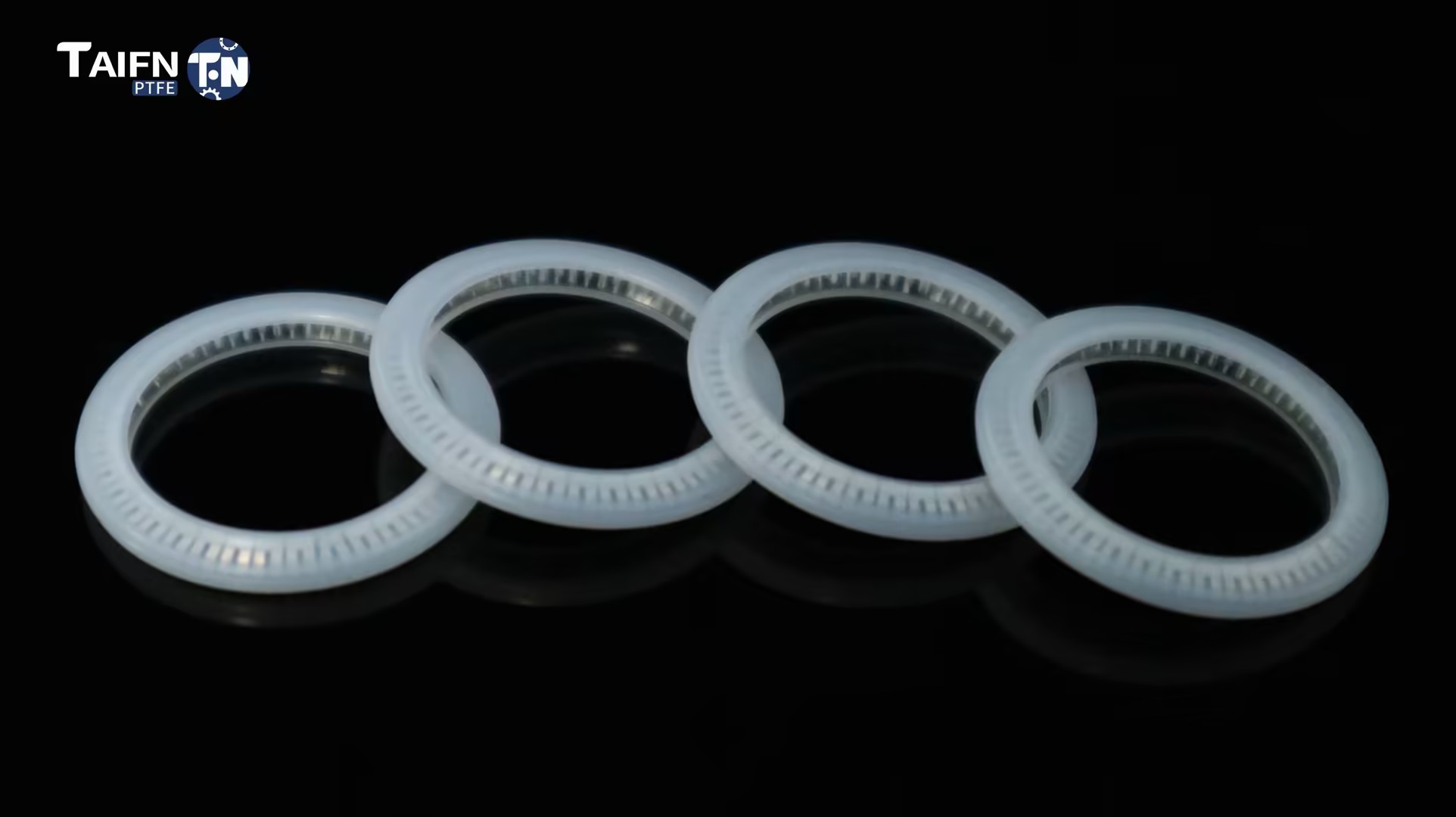

Пружинне ущільнення типу U

Пружинне ущільнення типу U складається з U-подібної оболонки з ПТФЕ та внутрішньої металевої пружини, що робить його придатним для широкого діапазону робочих умов, включаючи статичні, зворотно-поступальні та обертові застосування. Як професійний постачальник ущільнювачів з PTFE, Taifno має сертифікати ISO 9001 та ISO 14001, а наші продукти відповідають таким стандартам, як CE та FDA. Ми пропонуємо послуги налаштування OEM; будь ласка, надішліть деталі своєї заявки, і ми надамо цінову пропозицію та відповімо протягом 24 годин.

Надіслати запит

Опис продукту

Пружина всередині пружинного ущільнення U-типу забезпечує силу ущільнення за умов нульового тиску; as system pressure enters the U-shaped cavity, it forces the sealing lips more tightly against the shaft, the higher the pressure, the tighter the seal.

Крім того, матеріал PTFE забезпечує відмінну універсальну хімічну стійкість і широкий діапазон робочих температур від -180°C до +200°C; it supports pressures up to 40 MPa (dynamic) / 60 MPa (static) and linear speeds up to 15 m/s, making it suitable for a broad range of operating conditions.

Що таке пружинне ущільнення U-типу?

Пружинне ущільнення під напругою U-типу являє собою ПТФЕ-подібну оболонку з металевою пружиною всередині. Це односпрямований ущільнювальний елемент, призначений для штока (внутрішнє ущільнення) або поршня (зовнішнє ущільнення).

Як це працює:

Нульовий тиск: пружина забезпечує початкову силу ущільнення, герметизує, навіть коли в системі немає тиску

Під тиском: тиск у системі надходить у U-подібну порожнину та сильніше притискає ущільнювальні кромки до сполучної поверхні, тиск = більш щільне ущільнення

Автоматичне підживлення: пружина компенсує знос, допуски фурнітури та температурний цикл, зберігає силу ущільнення з часом

U-Type проти V-Type: який вам потрібен?

Особливість	U-тип	V-тип
Напрямок ущільнення	Радіальні — поршневі штоки, штоки клапанів	Осьові — фланці, кришки, торці
Найкраще для	Динамічне ущільнення (зворотно-поступальний/обертовий)	Статична герметизація
Діапазон тиску	До 40-60 МПа	До 60 МПа
швидкість	До 15 м/с (зворотно-поступальний)	Нижня — статична або тихохідна роторна

Чому варто вибрати U-Type?

проблема	Як це вирішує U-Type
Ущільнювальні кільця витікають при нульовому тиску	Пружина забезпечує силу герметизації — немає "початкової течі"
Гума руйнується в хімічних речовинах	ПТФЕ оболонка хімічно інертна — pH 0-14, універсальна стійкість
Еластомери виходять з ладу при температурі вище +150°C	Витримує температуру від -180°C до +200°C
Високе тертя — stick-slip	ПТФЕ має найнижче тертя — плавний рух, відсутність ковзання
Ущільнювальні кільця виходять з ладу на рухомих валах	Призначений для зворотно-поступального і обертального руху — динамічне ущільнення
Часта заміна	Пружина компенсує знос — служить роками, а не місяцями

Керівництво з порівняння та вибору

U-тип проти O-Ring проти V-типу

Особливість	Пружинне ущільнення U-типу	Ущільнювальне кільце	Пружинне ущільнення V-типу
Ущільнення при нульовому тиску	✅ Так — пружина дає силу	❌ Ні	✅ Так
Тиск — Динамічний	До 40 МПа	Помірний	Нижній
Тиск — Статичний	До 60 МПа	Помірний	До 60 МПа
Температура	-180°C до +200°C	-180°C до +200°C	-180°C до +200°C
Хімічна стійкість	★★★★★ універсальний	★★☆☆☆	★★★★★
Тертя	★★★★★ найнижчий	★★★★☆	★★★★★
Рух валу	Поршнево-поступальний і обертовий	Лише статичні	Статичні/низькошвидкісні
Компенсація зносу	✅Пружина компенсує	❌ Ні	✅ Так
Найкраще для	Поршневі штоки, штоки клапанів	Загальна статика	Фланці, кришки
Вартість	$$$	$	$$$

Короткий посібник із вибору

Якщо ваша послуга...	Виберіть...
Штоки поршні, штоки клапанів — зворотно-поступальний рух	U-тип зі спіральною/консольною пружиною
Поворотні вали — низька швидкість обертання	U-тип з консольною пружиною
Фланці, кришки, торці — статичне ущільнення	V-тип
Загальне призначення, низька вартість, чистий носій	Ущільнювальне кільце
Високий тиск (до 60 МПа)	U-подібний з опорними кільцями
Екстремальна температура (від -180°C до +200°C)	U-тип з пружиною Elgiloy/Hastelloy
Контакти щодо продуктів харчування/фармацевтичних препаратів — відповідність FDA	U-тип із незайманою оболонкою з ПТФЕ

Основні програми

Промисловість	застосування
Хімічна обробка	Поршневі насоси, штоки клапанів, реактори — кислоти, розчинники, агресивні хімікати
Фармацевтичний	Стерильна обробка, обладнання для наповнення — стерилізація FDA/USP, CIP/SIP
Їжа та напої	Санітарні клапани, розповсюджувальні машини — відповідність FDA, CIP рідини
Напівпровідник	Газові та хімічні ущільнення високої чистоти, вакуумні системи — надчистоти
Нафта і газ	Устьове обладнання, регулююча арматура, насоси — високого тиску, H₂S
Аерокосмічна	Гідравлічні системи, паливні системи — екстремальні температури, висока надійність

Програми реального світу

Приклад 1: Хімічний насос — утричі довший термін служби

Завдання: хімічний завод кожні 2-3 місяці замінював гумові ущільнювальні кільця на поршневих насосах, що працюють з розчинниками, через розбухання та затвердіння, що призводило до перебоїв у виробництві.

Рішення: встановлене пружинне ущільнення U-типу з наповненим вуглецем PTFE оболонкою та пружиною з нержавіючої сталі 316. Зберігається стандартний дизайн канавок AS568A.

Результат: ущільнювачі прослужили понад 9 місяців, у 3 рази довше ніж гумові. Нульовий витік. Інтервали технічного обслуговування подовжені від тижнів до сезонів.

Приклад 2: Фармацевтичний наповнювач — відповідність FDA

Завдання: фармацевтична розповсюджувальна машина потребувала ущільнення для поворотного клапана, який транспортує стерильний продукт. Гумові ущільнювальні кільця не пройшли перевірку FDA на витягувані матеріали.

Рішення: Пружинне ущільнення U-типу, що постачається, із первинною оболонкою з ПТФЕ та пружиною з нержавіючої сталі 316. Матеріал, що відповідає FDA. Повна документація надана.

Результат: Пройшов тестування FDA екстрактивних речовин. Пломба витримала повторні цикли CIP/SIP стерилізації. Без замін протягом 18 місяців.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Factory Factory Factory Factory

Технічні характеристики

Властивості продукту

Параметр	Значення
Діапазон температур	-180°C до +200°C (залежно від класу)
Тиск — Динамічний	До 40 МПа (з опорними кільцями: до 60 МПа)
Тиск — Статичний	До 60 МПа
Швидкість — зворотно-поступальна	До 15 м/с
Швидкість — Роторна	До 1-3 м/с
матеріал	PTFE оболонка + пружина з нержавіючої сталі (301/316)
Хімічна стійкість	pH 0-14 — практично універсальний
Тип ущільнення	Радіальне ущільнення — шток або поршень

Варіанти матеріалів куртки

Оцінка	Найкраще для	Ключова перевага	Хімічний ліміт
Віргінський PTFE	Чисті хімікати, застосування FDA, загальне обслуговування	Універсальна хімічна стійкість, найнижче тертя, відповідає FDA	М'які — менша зносостійкість
PTFE з вуглецевим наповненням	Висока швидкість, тепловіддача, антистатичність	Теплопровідність, підвищений опір повзучості	Не для сильних окислювачів
Склонаповнений PTFE	Абразивні середовища, високий знос, суспензії	Підвищена механічна міцність, зносостійкість	Не для HF або сильного лугу
PTFE, наповнений MoS₂	Липке середовище, низький крутний момент, підвищена змащувальна здатність	Зменшення тертя, покращена зносостійкість	Не для окислювачів кислот

Параметри пружинного матеріалу

Пружинний матеріал	Найкраще для
301 SS / 316 SS	Загальна хімічна служба, помірні температури
316L SS	Підвищена стійкість до корозії — агресивні хімікати, солона вода
Elgiloy®	Чудова стійкість до корозії, висока температура — аерокосмічна, критична
Hastelloy® C-276	Висока стійкість до корозії — високоагресивні хімікати, кислоти
Inconel®	Стійкість до високих температур — екстремальна спека (+260°C+)

Параметри пружинного типу

Тип пружини	Найкраще для	Ключова функція
Гвинтова пружина	Високий тиск, статична/низькошвидкісна динаміка	Найвище навантаження, постійне попереднє навантаження
Консольна пружина	Динамічне ущільнення, абразивне середовище	Навантаження на край губи — скребкова дія
V-образна пружина	Знижене тертя, помірний тиск	Характеристика м'якої пружини, низький коефіцієнт тертя

Гарантія якості Тайфно

100% первинна смола PTFE — без повторного подрібнення та перероблених матеріалів. Стабільна якість, партія за партією.

Точна обробка з ЧПУ — без витрат на форму. Нестандартні розміри діаметром від 5 мм до 3300 мм.

Повна відстежуваність — кожна партія відстежується від сировини до готової печатки. Сертифікати на матеріали за запитом.

Сертифікат ISO 9001 — виробничі процеси сертифіковані відповідно до систем управління якістю ISO.

Доступні класи, сумісні з FDA — Virgin PTFE відповідає вимогам FDA 21 CFR 177.1550 і BfR.

Доступні пружинні сплави — стандарт 301/316 SS; Elgiloy, Hastelloy, Inconel для екстремальних умов.

Сумісність зі стандартними пазами — підходить для стандартних канавок AS568A, DIN 3771 для ущільнювальних кілець.

Test Test Test Test

FAQ

Питання: що таке пружинне ущільнення типу U і коли його слід використовувати?

A: ПТФЕ U-подібна оболонка з металевою пружиною всередині. Ущільнення від нульового до високого тиску (до 60 МПа) на рухомих валах.

Використовуйте його, коли ущільнювальні кільця або гумові манжети виходять з ладу, на поршневих стрижнях, штоках клапанів і в динамічних системах, що працюють з агресивними хімікатами, екстремальними температурами або високим тиском.

U-тип проти V-типу: U-тип є радіальним ущільненням для поршневих штоків і штоків клапанів. V-тип - осьове ущільнення, для фланців і кришок.

Якщо ви герметизуєте рухомий стрижень: виберіть U-тип.

Якщо ущільнюєте фланець або кришку: виберіть V-тип.

Q: Скільки коштує пружинне ущільнення U-типу?

A: Вартість залежить від діаметра, матеріалу оболонки, пружинного сплаву, типу пружини та кількості. Стандартні розміри починаються приблизно від X−X−Y. Нестандартні розміри вказані на малюнку.

Вартість ударів пружинного сплаву: 301/316 SS (стандарт, найнижча вартість) → Elgiloy/Hastelloy (надзвичайна корозія/висока температура, вища вартість).

Вартість ударів типу пружини: спіральна (вище навантаження) проти консольної (динамічне вишкрібання) проти V-подібної пружини (низьке тертя).

З: Які обмеження та найпоширеніші помилки встановлення?

A: Температура: від -180°C до +200°C (залежно від класу).

Тиск: до 40 МПа (динамічний) / 60 МПа (статичний).

швидкість: до 15 м/с (зворотно-поступальний), до 1-3 м/с (поворотний).

Хімічні межі:

PTFE оболонка: не для розплавлених лужних металів або елементарного фтору.

Склонаповнений: не для HF або сильного лугу.

Вуглецевий: не для сильних окислювачів.

Три типові помилки:

(1) Пошкодження губи під час встановлення: перевірте перед встановленням.

(2) Надмірне затягування або неправильна конструкція канавки: U-подібні ущільнювачі підходять до стандартних канавок ущільнювального кільця AS568A. Неправильні розміри пошкоджують ущільнення.

(3) Встановлення назад: U-подібні ущільнення спрямовані. U-подібний отвір має бути звернений до сторони тиску (де тиск входить у «U»).
