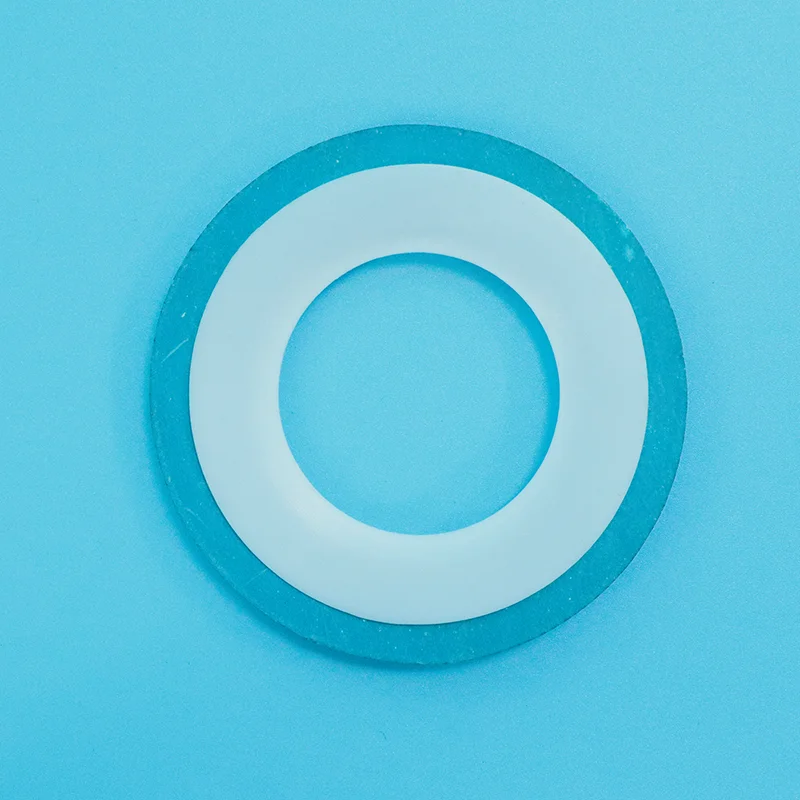

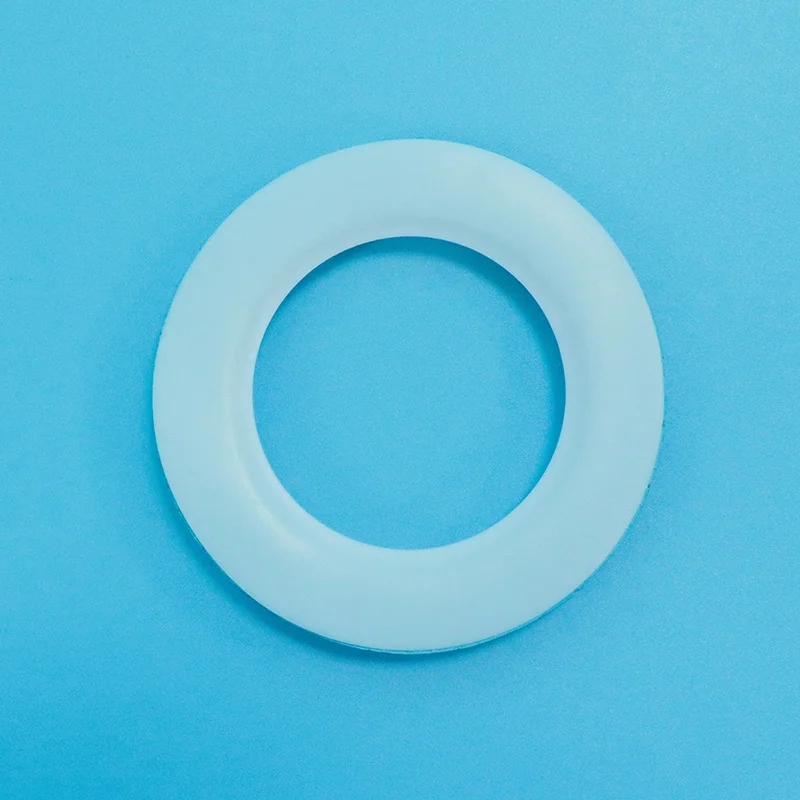

Прокладка для конверта з PTFE типу A

Якщо ви шукаєте високоякісну прокладку для конверта з PTFE типу A, ви можете обрати Taifno як свого постачальника та довгострокового партнера. Цей виріб має серцевину з м’яким наповнювачем, загорнуту в тефлонову оболонку з прорізами, вирізаними від зовнішнього краю до внутрішнього отвору. Доступні розміри до DN500. Коефіцієнт прокладки m=2,5, мінімальна посадкова напруга y=20 МПа.

Що таке прокладка для конверта з PTFE типу A?

Прокладка оболонки з PTFE типу A складається із зовнішньої оболонки з PTFE з м’яким наповнювачем усередині. ПТФЕ оболонка розрізана від зовнішнього краю всередину до внутрішнього отвору, що дозволяє вставляти наповнювач.

Структура:

ПТФЕ оболонка: виготовлена ​​з ПТФЕ листа або трубки (зазвичай товщиною 0,8-1,0 мм), розрізи від зовнішнього краю до приблизно 1,5-2 мм від внутрішнього отвору

Серцевина наповнювача: неметалічний матеріал, як-от безазбестовий гумовий лист, стиснене волокно або графітовий композитний лист

Конструкція типу A: розрізна конструкція спрощує вставлення наповнювача, зменшуючи складність виробництва та вартість

Ключові характеристики:

Оболонка з PTFE: забезпечує універсальну хімічну стійкість (pH 0-14), антипригарну поверхню та захищає серцевину наповнювача від хімічного впливу

Серцевина наповнювача: забезпечує стисливість, пружність і здатність відповідати нерівностям фланців

Економічність: нижча вартість виробництва, ніж тип B або C — економічно ефективний для загального хімічного обслуговування

Керівництво з порівняння та вибору

Тип A проти типу B проти типу C проти твердого PTFE

Короткий посібник із вибору

Основні програми

Технічні характеристики

Властивості прокладки конверта з PTFE типу A

Доступні розміри

Гарантія якості

100% первинна смола PTFE — незмінна якість, партія за партією

Повна відстежуваність — сертифікати матеріалів надаються за запитом

Кілька варіантів наповнювача — безазбестова гума, стиснене волокно, графітовий композит

Нестандартні розміри — доступні стандартні розміри фланців і спеціальні розміри

Термін виконання — стандартні розміри в наявності (24-48 годин); нестандартні розміри 5-10 днів

FAQ

Питання: коли слід використовувати прокладку конверта з PTFE типу A?

A: Прокладка конверта з ПТФЕ типу А складається з оболонки з ПТФЕ з прорізом, вирізаним від зовнішнього краю до внутрішнього отвору, з м’яким наповнювачем, вставленим усередину. Оболонка з ПТФЕ забезпечує універсальну хімічну стійкість (pH 0-14), тоді як наповнювач забезпечує стисливість і пружність.

Використовуйте тип А, коли: Вам потрібна хімічна стійкість для корозійного впливу низького та середнього тиску (до 4,0 МПа), і враховується вартість.

Коли НЕ використовувати тип А: Високий тиск або критичні послуги, де цілісність ущільнення має першорядне значення, розгляньте тип B або C.

Порівняння вартості: Тип A коштує на 30-50% дешевше, ніж суцільні PTFE прокладки того самого розміру, що робить його кращим вибором для загального хімічного обслуговування.

Питання: тип A проти типу B проти типу C, який я маю вибрати?

A: Тип A (щілинний) є найекономічнішим, найкращим для загального хімічного обслуговування низького тиску.

Тип B (оброблений) забезпечує кращу цілісність ущільнення з повною оболонкою з PTFE та без щілин, що найкраще підходить для критичних умов середнього та високого тиску.

Тип C (гофрований метал) забезпечує найвищий рейтинг тиску та стійкість до вибуху, найкраще підходить для високого тиску та температурних циклів.

Швидке правило:

До 4,0 МПа, загальні хімікати → Тип А.

Вищий тиск, критичне обслуговування → Тип B.

Високий тиск, термічний цикл, ризик вибуху → Тип C.

Примітка щодо розміру: Тип A рекомендовано до DN500; для великих діаметрів перевага надається типу C.

З: Які обмеження ущільнювачів конвертів типу А та які найпоширеніші помилки?

A: Температура: До +200°C.

Тиск: до 4,0 МПа (40 бар).

хімічний: pH 0-14 універсальна стійкість, НЕсумісний з розплавленими лужними металами або елементарним фтором при високих температурах.

Три типові помилки:

(1) Використання типу A під високим тиском: вище 4,0 МПа прокладка може деформуватися або вийти з ладу; використовуйте тип B або C.

(2) Надмірне затягування: надмірне стиснення може пошкодити тефлонову оболонку в розрізі, піддаючи серцевину наповнювача хімічному впливу.

(3) Використання в програмах із середовищами, які проникають у PTFE: деякі хімічні речовини (азотна кислота, хлор, оксид етилену) можуть з часом проникати крізь PTFE та впливати на серцевину наповнювача. Для цих послуг регулярно замінюйте прокладки або використовуйте тверді прокладки з PTFE.
