Професійна фабрика модифікованих PTFE труб і стрижнів

Як професійний виробник і постачальникPTFE вироби, Таїфнопропонує модифіковані PTFE труби та стрижні; Завдяки введенню армуючих наповнювачів ці продукти значно підвищують механічну міцність, зносостійкість і термічні властивості порівняно зі стандартним PTFE.

Що таке модифікована PTFE труба та стрижень?

Модифікована PTFE труба та стержень виготовляються шляхом додавання армуючих наповнювачів, таких як вуглецеве волокно, скловолокно, графіт, MoS₂, бронза або PPL, до PTFE смоли під час компаундування. Ці наповнювачі значно покращують механічні властивості, зберігаючи універсальну хімічну стійкість PTFE та характеристики низького тертя.

Оновлення на основі чистого PTFE:

Власність	Віргінський PTFE	Модифікований PTFE	Цінність клієнта
Стійкість до повзучості	★★☆☆☆ Бідно	★★★★☆ Значно покращено	Зберігає стабільність розмірів під тиском, менше витоків
Зносостійкість	★★☆☆☆ Бідний	★★★★★ Покращений	У 3-5 разів довший термін служби в абразивних умовах
Механічна міцність	★★★☆☆ Помірний	★★★★☆ Збільшений	Підходить для високих навантажень і тиску
Діапазон температур	-180°C до +200°C	-180°C до +260°C	Здатність до високих температур

Навіщо модифікувати PTFE?

Чистий PTFE є м’яким і схильним до холодного течії (повзучості) під тривалим навантаженням, що призводить до деформації та витоку

Наповнювачі забезпечують зміцнення конструкції, зменшуючи повзучість і покращуючи стабільність розмірів

Різні наповнювачі відповідають різним вимогам до продуктивності, зносостійкості, теплопровідності або змащувальної здатності

Робочу температуру можна збільшити від +200°C до +330°C за допомогою певних наповнювачів (наприклад, марок з наповнювачем PPL)

Доступні форми

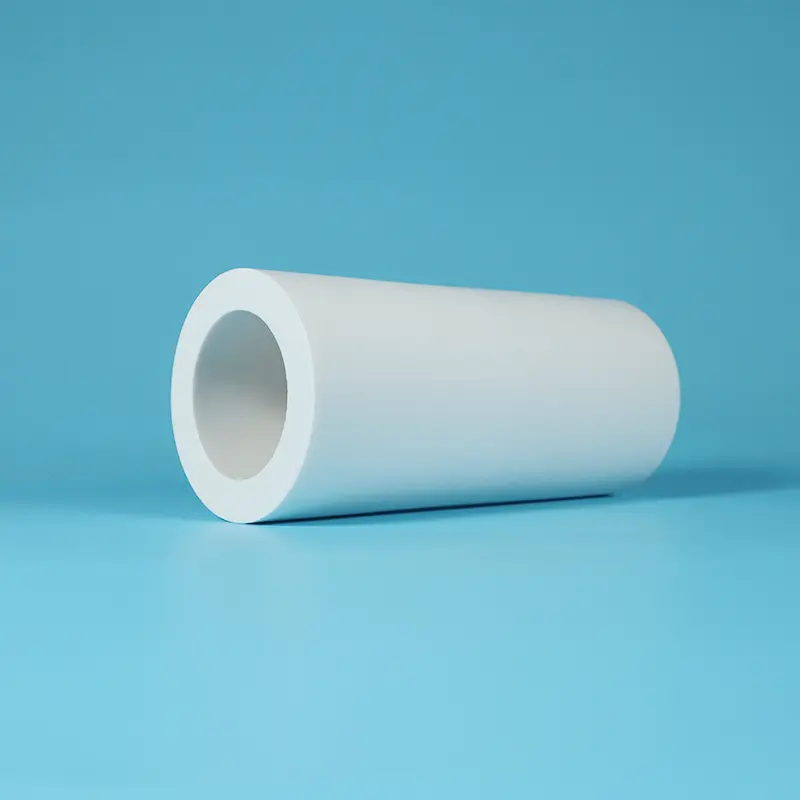

Модифікована PTFE трубка (порожниста): Доступні з різними діаметрами та товщиною стінок, екструдовані або формовані

Модифікований PTFE стрижень (суцільний): доступний у вигляді екструдованих стрижнів (довжиною до 1000 мм +) і формованих стрижнів (діаметром до 600 мм +)

Наповнені компаундами PTFE: склонаповнений, вуглецевий, графітовий, MoS₂, бронзовий, PPL

Варіанти сорту наповнювача

Модифіковані компаунди PTFE доступні з широким спектром наповнювачів, кожен з яких розроблений відповідно до конкретних вимог до продуктивності:

Сорт наповнювача	Зміст	Ключова перевага	Найкраще для	Хімічний ліміт	Колір
Карбоновий	15-35%	Теплопровідність, низьке тертя, антистатичний	Висока швидкість, тепловіддача, сухий хід	Не для сильних окислювачів	чорний
Склонаповнений	15-25%	3-5-кратна зносостійкість, підвищена міцність, знижена повзучість	Абразивні середовища, високе навантаження, сідла клапанів	Не для HF або сильного лугу	Брудно-білий/сірий
Наповнений графітом	15-25%	Знижене тертя, теплопровідність	Підшипники, динамічні ущільнення, ковзання	Не для сильних окислювачів	чорний
Наповнений MoS₂	до 5%	Покращена змащувальна здатність, низький коефіцієнт тертя	Липкий носій, низький крутний момент	Не для окислювачів кислот	Темно-сірий
Заповнений бронзою	40-60%	Найвища міцність і зносостійкість	Екстремальний тиск, велике навантаження, сильний знос	Не для кислот або солоної води	Сіро-коричневий
PPL-наповнений (поліфенілен)	—	Висока термостійкість (до +330°C)	Високотемпературне застосування вище +260°C	—	Темно-коричневий/Чорний

PPL (поліфенілен), модифікований PTFE: PPL - термостійкий полімер на основі ароматичного поліефіру з температурою розкладання 530°C і довгостроковою службою до 300-315°C. Компаунди PTFE, наповнені PPL, можуть працювати при температурах, коли стандартний PTFE розм’якшується та деформується.

Ключові властивості

Порівняння продуктивності — чистий проти модифікованого PTFE

Власність	Чистий PTFE	Склонаповнений	Карбоновий	Заповнений бронзою	PPL-заповнений
Діапазон температур	-180°C до +200°C	-180°C до +220°C	-180°C до +220°C	-180°C до +230°C	-190°C до +260°C
Стійкість до повзучості	★★☆☆☆	★★★★☆	★★★★☆	★★★★★	★★★★☆
Зносостійкість	★★☆☆☆	★★★★★	★★★★☆	★★★★★	★★★★☆
Теплопровідність	★★☆☆☆	★★★☆☆	★★★★★	★★★★☆	★★★☆☆
Тертя	★★★★★	★★★★☆	★★★★☆	★★★☆☆	★★★★☆
Хімічна стійкість	pH 0-14	pH 0-14 (не для HF/лугу)	pH 0-14 (не для окислювачів)	pH 0-14 (не для кислот/солі)	pH 0-14

Загальні дані про матеріал

Власність	Типове значення	Джерело
Діапазон температур (вуглець/скло/бронза)	-180°C до +200°C (довготривалий)
Діапазон температур (PPL-заповнений)	-190°C до +260°C
Номінальний тиск	До 8,0 МПа
Щільність	2,2-3,5 г/см³ (залежить від наповнювача)	—
Міцність на розрив	18-40 МПа (вище, ніж первинний PTFE)
Подовження	Знижений порівняно з первинним PTFE	—

Виробничі процеси

процес	Найкраще для	Діапазон діаметрів	Ключові характеристики
Екструдований стрижень/трубка	Однорідні секції, велика довжина	Стрижень: до 100 мм; Труба: різноманітна	Постійний діаметр, до 1000 мм + довжина
Формований стрижень/трубка	Великі діаметри, індивідуальні розміри	Стрижня: до 600мм+; Труба: до 600 мм+	Нестандартні діаметри, товсті стінки
Компресійне формування	Складні форми, наповнені сполуки	різноманітні	Рівномірна дисперсія наповнювача, висока щільність

Виробничі примітки

Модифіковані сполуки PTFE виготовляються шляхом змішування наповнювачів із смолою PTFE, а потім формуванням або екструдуванням

Екструдовані стрижні доступні довжиною до 1000 мм+

Формовані стрижні та труби можна виготовляти діаметром до 600 мм+ залежно від типу наповнювача

Продукти з модифікованого PTFE демонструють значно покращені механічні властивості порівняно з чистим PTFE

Застосування продукту

Основні галузі

Промисловість	застосування	Рекомендований клас
Хімічна обробка	Сідла клапанів, компоненти насосів, футерівка труб, абразивні та корозійні середовища	Склонаповнений або вуглецевий
Машинобудування	Підшипники, втулки, захисні планки, компоненти ковзання	З бронзовим або графітовим наповненням
Служба при високих температурах	Ущільнення, компоненти клапанів, застосування вище +260°C	ППЛ заповнений
Електротехніка та електроніка	Ізоляційні деталі, з'єднувачі, високочастотні компоненти	Карбоновий (антистатичний)
Нафта і газ	Сідла клапанів, сальники, поршневі кільця, високий тиск, H₂S	Склонаповнений або вуглецевий
Напівпровідник	Хімічний розподіл високої чистоти	Вуглецевий (провідний)
Високошвидкісна техніка	Потрібні втулки, підшипники, тепловідвід	Наповнені вуглецем або графітом

Типове застосування модифікованої PTFE труби

Лінії транспортування корозійної рідини, що вимагають вищої механічної міцності

Лінії нагнітання хімікатів у нафту та газ

Вигнута трубка для гнучкого з’єднання

Надміцні футеровки труб для абразивних середовищ

Системи обробки високотемпературних рідин (заповнені PPL)

Типове застосування стрижня з модифікованого PTFE

Сідла клапанів (кульовий кран, поворотний клапан, плунжерний клапан): склонаповнене для зносостійкості

Кільця поршневі та опорні кільця: наповнений вуглецем для низького тертя

Підшипники та втулки: наповнений бронзою для надзвичайного тиску; наповнений графітом для низького тертя

Спеціально виготовлені деталі: будь-яка форма, що вимагає підвищених механічних властивостей

Кільця компресорні та напрямні: наповнений вуглецем для відведення тепла

Високотемпературні ущільнення та компоненти: заповнений ППЛ

Порівняння між чистою та модифікованою PTFE трубою та стрижнем

Особливість	Чистий PTFE	Модифікований PTFE	Навіщо оновлювати
Механічна міцність	Нижній	Вища	Витримує високий тиск і навантаження
Стійкість до повзучості	Поганий, холодний потік під навантаженням	Значно покращено	З часом зберігає стабільність розмірів
Зносостійкість	Низький	Покращений, у 3-5 разів довший термін служби	Тривалий термін служби в абразивних умовах
Температурна здатність	До +200°C	До +260°C (заповнений PPL)	Розширена високотемпературна служба
Теплопровідність	Низький	Покращено (вуглець/графіт)	Краще тепловідведення
Хімічна стійкість	pH 0-14	pH 0-14 (залежно від наповнювача)	Деякі хімічні обмеження на основі наповнювача
Тертя	Найнижчий	Трохи вище (залежить від наповнювача)	Все ще самозмащується
Вартість	$	$$-$$$	Вища продуктивність виправдовує вищу вартість

Короткий посібник із вибору

Якщо ваша заявка...	Виберіть...	чому
Висока температура (+260°C до +330°C)	PPL-заповнений	Розширена температурна здатність
Абразивні середовища, високий знос	Склонаповнений	Термін служби абразивів у 3-5 разів довший
Висока швидкість, тепловіддача	Карбоновий	Теплопровідність + низьке тертя
Сильний тиск, велике навантаження	Заповнений бронзою	Найвища міцність і зносостійкість
Липкий носій, низький крутний момент	Наповнений MoS₂	Покращена змащувальна здатність
Загальне вимогливе обслуговування	Скло або карбон	Широке підвищення продуктивності
Висока чистота, застосування FDA	Чистий PTFE	Без наповнювачів для обмеження хімічної стійкості

Технічні характеристики

Модифіковані властивості PTFE труби

Параметр	Значення	Джерело
Діапазон температур (вуглець/скло/бронза)	-180°C до +200°C (довготривалий)
Діапазон температур (PPL-заповнений)	-190°C до +260°C
Номінальний тиск	До 8,0 МПа
Доступні діаметри	від 1мм до 600мм+	—
Стандартні довжини	1000 мм (пресований), 100-600 мм (формований)	—
Товщина стінки	від 0,1 мм до 50 мм (залежно від діаметра)	—
матеріал	PTFE + наповнювач (скло/вуглець/графіт/бронза/MoS₂/PPL)	—
Колір	Залежить від наповнювача (чорний, сірий, брудно-білий, сіро-коричневий)	—

Модифіковані властивості стрижня з ПТФЕ

Параметр	Значення	Джерело
Діапазон температур (вуглець/скло/бронза)	-180°C до +200°C (довготривалий)
Діапазон температур (PPL-заповнений)	-190°C до +260°C
Доступні діаметри	від 1мм до 600мм+	—
Стандартні довжини	1000 мм+ (екструдований), 100-600 мм (формований)	—
Допуск на діаметр	±0,05 мм (точність); ±0,3 мм до ±1,0 мм (стандарт)	—
матеріал	PTFE + наповнювач (скло/вуглець/графіт/бронза/MoS₂/PPL)	—
Колір	Залежить від наповнювача	—

Гарантія якості

100% чиста PTFE смола:без повторного подрібнення, без вторинної переробки. Стабільна якість, партія за партією

Преміальні наповнювачі:Високоякісні наповнювачі зі скла, вуглецю, графіту, бронзи, MoS₂ і PPL від сертифікованих постачальників

Рівномірна дисперсія наповнювача:Удосконалена суміш забезпечує незмінні властивості

Точність виробництва:Удосконалені процеси екструзії та формування для стабільних розмірів

Повна відстежуваність:Кожна партія відстежується від сировини до готового продукту. Сертифікати матеріалів надаються за запитом

Спеціальні розміри:Індивідуальні діаметри, довжини та суміші наповнювачів доступні за запитом

Час виконання:Стандартні розміри в наявності (24-48 годин); нестандартні розміри 5-15 днів в залежності від складності та кількості

FAQ

Q: Модифікований PTFE проти чистого PTFE, коли мені слід оновити?

A: Перейдіть на модифікований PTFE, якщо чистий PTFE виходить з ладу під дією високого тиску, абразивних середовищ або термічних циклів або коли деформація повзучості викликає витік.

Чистий PTFE добре працює для чистих хімічних речовин, гладких фланців, низького тиску (<30 бар) і застосувань FDA.

Модифікований PTFE забезпечує в 3-5 разів довший термін служби при вимогливих послугах, вищу початкову вартість і нижчу загальну вартість.

Швидке правило:

Потрібна тільки хімічна стійкість → Чистий PTFE.

Потрібна хімічна стійкість + механічна міцність → Модифікований PTFE.

Питання: ПТФЕ з вугільним наповненням, зі скляним або бронзовим наповнювачем, який підходить для мого застосування?

A:Карбоновий: Найкраще підходить для високої швидкості, розсіювання тепла, антистатичних застосувань, теплопровідності та низького тертя.

Склонаповнений: Найкраще підходить для абразивних середовищ, високих навантажень і сідел клапанів, зносостійкість і міцність.

Заповнений бронзою: Найкраще підходить для екстремального тиску, великих навантажень і сильного зносу; найвища міцність і зносостійкість.

ППЛ заповнений: Найкраще підходить для високотемпературних застосувань вище +260°C, продовжує термін служби до +330°C.

Швидке правило:

Тепло/швидкість → Вуглець.

Абразиви → Скло.

Екстремальне навантаження → Бронза.

Висока температура → PPL.

Питання: Які обмеження модифікованої PTFE труби та стрижня, і які найпоширеніші помилки?

A:Температура: Класи вуглецю/скла/бронзи від -180°C до +200°C. Класи PPL від -190°C до +330°C.

Тиск: до 8,0 МПа.

хімічний: pH 0-14, але наповнювачі мають певні обмеження:

Склонаповнений: не для HF або сильного лугу.

Вуглецевий: не для сильних окислювачів.

Наповнений бронзою: не підходить для кислот або солоної води.

Три типові помилки:

(1) Використання невідповідного наповнювача для носія: перед вибором перевірте хімічну сумісність.

(2) Перевищення температурних обмежень: наповнювачі не розширюють PTFE матрицю за її межі; PPL розширює загальну ефективність з'єднання.

(3) Очікується така ж гнучкість, як чистий PTFE: модифікований PTFE більш жорсткий і менш гнучкий. Дизайн відповідно.
