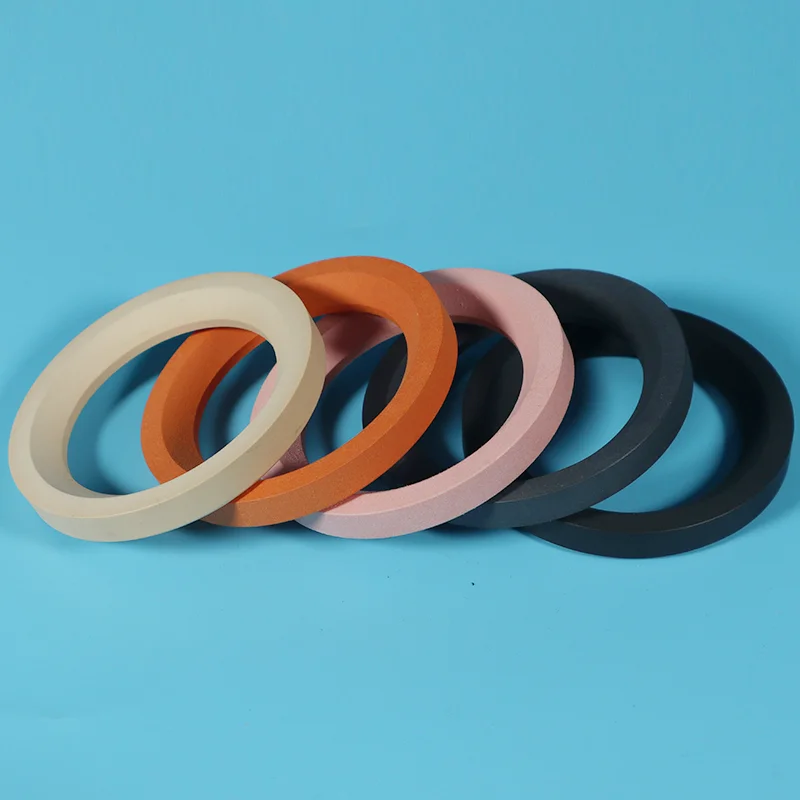

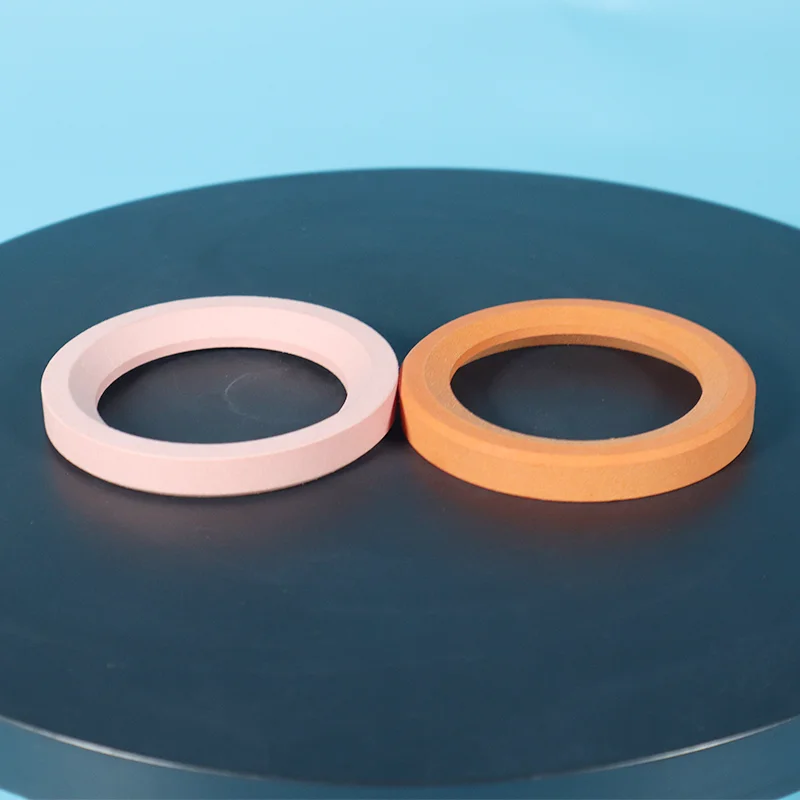

Заповнене модифіковане PTFE сідло клапана

Наповнені модифіковані PTFE сідла клапанів виготовляються з високою точністю шляхом додавання скловолокна, вуглецевого волокна або вдосконалених модифікованих смол, що підвищує механічну міцність і стабільність розмірів без шкоди для хімічної стійкості.

Taifno є спеціалізованим виробником із власними науково-дослідними та виробничими можливостями. Наші продукти відповідають численним міжнародним сертифікатам, у тому числі стандартам CE і FDA, і доступні в різних модифікованих специфікаціях, таких як наповнені скловолокном, наповнені вуглецевим волокном, наповнені дисульфідом молібдену (MoS₂) і модифіковані TFM™.

Чому обирають наповнені модифіковані PTFE сідла клапанів?

Проблема незайманого PTFE

Три основні переваги

1. Покращена стійкість до повзучості

Стандартний PTFE постійно деформується під тривалим навантаженням, що призводить до витоку та частої заміни. Модифіковані сполуки PTFE, включаючи смоли, модифіковані TFM™, і марки зі скло/вуглецевим наповненням, протистоять деформації під навантаженням і зберігають силу ущільнення протягом тривалого терміну служби. Результатом є сідло клапана, яке довше утримує крутний момент і герметичніше.

2. Чудова зносостійкість

Сідла клапанів в абразивних середовищах, суспензіях, піску або рідинах, що кристалізуються, швидко зношуються. Склонаповнений PTFE забезпечує підвищену міцність на стиск і жорсткість, тоді як наповнені вуглецем марки забезпечують низьке тертя та розсіювання тепла. Покращення зносостійкості може подовжити термін служби в 3-5 разів довше, ніж первинний PTFE.

3. Низька швидкість проникнення

У критично важливих хімічних службах середовища можуть повільно проникати через чистий PTFE, атакуючи корпус клапана або витікаючи в атмосферу. Модифіковані PTFE смоли, такі як TFM™ PTFE, мають більш щільну полімерну структуру, що значно зменшує проникнення та покращує цілісність ущільнення.

Порівняння: модифікований PTFE проти первинного PTFE

Порівняння вартості та ефективності

Ключова інформація: Первісний PTFE коштує дешевше, але якщо ви замінюєте його кожні 6-12 місяців, загальна вартість деталей + робота + час простою швидко перевищить вартість модифікованого сидіння з PTFE, яке служить 3-5 років.

Порівняння продуктивності

Додатки

Основні галузі

Типове обладнання

Кульові крани плаваючі та цапфові

Поворотні клапани

Засувки та засувки

Заглушки

Клапани регулювання та дроселі

Програми реального світу

Приклад 1: подовження терміну служби в 4 рази за допомогою модифікованого PTFE

Завдання: хімічний завод кожні 8-10 місяців замінював сідла клапанів з ПТФЕ на регулюючих клапанах, що працюють з агресивною кислотою, через деформацію повзучості та витік. Час простою для заміни коштує 5000 доларів США за клапан за подію.

Рішення: перехід на сидіння з модифікованого TFM™ PTFE з підвищеним опором повзучості та стабільністю розмірів.

Результат: Сидіння прослужили більше 3 років, у 4 рази довше, ніж із первинного PTFE. Виключено 3 випадки заміни на клапан.

Загальна економія: 15 000 доларів США на клапан протягом 3 років, а також зменшені ризики для праці та безпеки.

Приклад 2: Вирішено проблему проникнення кульового клапана

Завдання: клієнт виробника кульових кранів використовував сідла клапанів з PTFE, які не забезпечували достатньої стійкості до деформації, зносу та проникнення. PTFE також мав тенденцію розбухати та стискатися, створюючи неідеальне ущільнення.

Виробник співпрацював з експертами з матеріалів, щоб замінити матеріал сідла клапана на модифікований TFM™ PTFE, який забезпечував набагато більший опір деформації та нижчу швидкість проникнення, ніж стандартний PTFE.

Цей матеріал також забезпечує більш гладку поверхню, зменшуючи тертя та покращуючи ущільнення м’яча до сідла.

Результат: нове сидіння забезпечило кращий опір проникненню, покращену стабільність розмірів і покращену структурну цілісність. Зараз виробник виробляє ці сідла клапанів розмірами від ¾ до 54 дюймів у діаметрі, які застосовуються в хімічній, етаноловій, нафтогазовій, залізничній, паперовій та харчовій промисловості.

Практичний приклад 3: ПТФЕ зі склонаповнювачем для роботи з шламом

Завдання: на гірничому виробництві кожні 4-6 тижнів замінювали сідла клапанів на шламових клапанах, які транспортували частинки абразивної руди. Незаймані сидіння з ПТФЕ швидко зношувалися, що спричиняло часті перерви у виробництві.

Рішення: модернізовано до склонаповнених PTFE сидінь із підвищеною зносостійкістю та міцністю.

Результат: Сидіння прослужили 8 місяців, у 8 разів довше, ніж із первинного PTFE. Час безвідмовної роботи виробництва значно збільшився. Інтервали технічного обслуговування подовжені від тижнів до місяців.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Технічні характеристики

Параметри класу матеріалу

Чому варто вибрати Taifno?

100% первинна смола — без повторного подрібнення та вторинної переробки. Стабільна якість, партія за партією.

Повна відстежуваність — відстеження кожної партії від сировини до готового продукту. Сертифікати матеріалів надаються за запитом.

Точна обробка — Сидіння обробляються з точністю до жорстких допусків (доступна точність 0,1 мм) за допомогою токарних верстатів з ЧПК.

Сертифікат ISO — виробничі процеси сертифіковані відповідно до систем управління якістю ISO.

Доступні класи, сумісні з FDA — PTFE із первинного PTFE та деякі модифіковані сорти відповідають вимогам FDA 21 CFR 177.1550.

Підтримка спеціального дизайну — Інженерна підтримка для оптимізації геометрії сідла для конкретної конструкції клапана.

FAQ

З: Що таке модифіковане сідло клапана з PTFE, і коли мені слід оновити PTFE?

A: Сідла клапанів із модифікованого PTFE додають такі наповнювачі, як скловолокно, вуглець або сучасні смоли, щоб покращити механічну міцність, опір повзучості та зносостійкість, зберігаючи при цьому хімічну стійкість PTFE.

Оновіть, коли: Ваші поточні сидіння з ПТФЕ деформуються під тиском, передчасно зношуються або допускають проникнення середовища. У цих випадках модифікований PTFE може подовжити термін служби в 3-5 разів, зменшуючи час простою та загальну вартість.

Питання: Склонаповнений чи вуглецевий або модифікований TFM™, який клас підходить для мого клапана?

A: Три оцінки, три різні програми:

Склонаповнені: абразивні середовища, суспензії, високе навантаження, найвища зносостійкість і міцність. Не для HF або сильного лугу.

Наповнений вуглецем: висока швидкість, хід на сухому ходу, розсіювання тепла, найкраща теплопровідність і низьке тертя. Не для сильних окислювачів.

Модифікований TFM™: чутливий до проникнення, термічний цикл, критичні хімічні послуги, більш щільна структура, краще відновлення напруги. Вища вартість, але найдовший термін служби.

Швидке правило:

Потрібна стійкість до стирання? Склонаповнений.

Потрібне відведення тепла? Карбоновий.

Потрібен контроль проникнення та довгий термін служби? TFM™.

З: Які обмеження та найпоширеніша помилка встановлення?

A: Температура: від -180°C до +200°C (залежно від класу).

Тиск: до 414 бар — залежить від конструкції та матеріалу.

Хімічні межі:

Склонаповнений: не для HF або сильного лугу — скло реагує

Наповнений вуглецем: не для сильних окислювачів — вуглець окислюється

Віргінські PTFE & TFM™: Не для розплавлених лужних металів або фтору

Найпоширеніша помилка: Надмірне стиснення. Модифікований PTFE твердіший, ніж первинний PTFE, і вимагає точної посадкової сили. Занадто сильне стиснення пошкоджує сидіння; занадто мало викликає витік.
