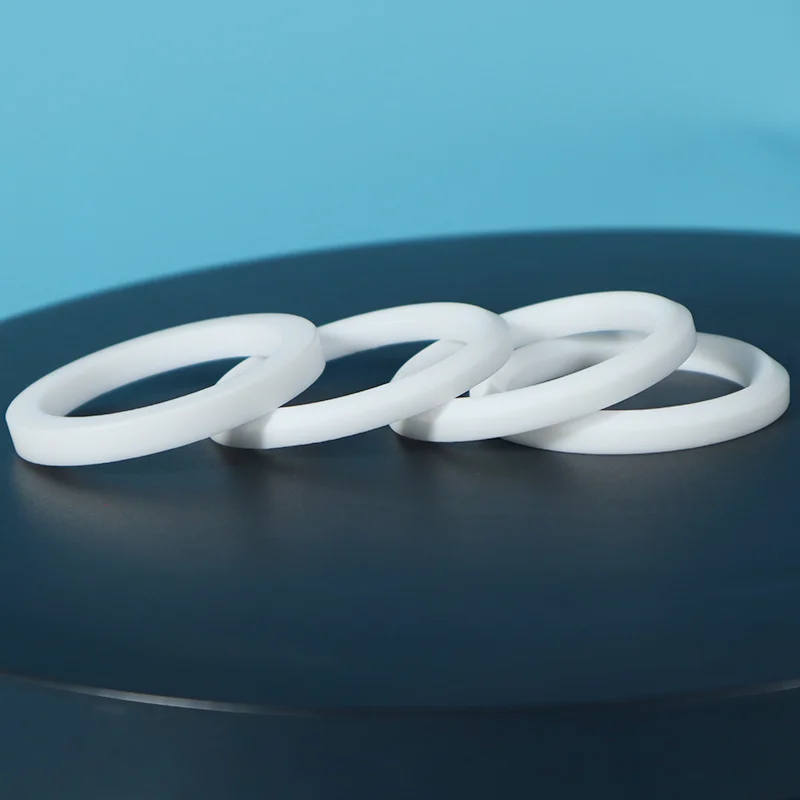

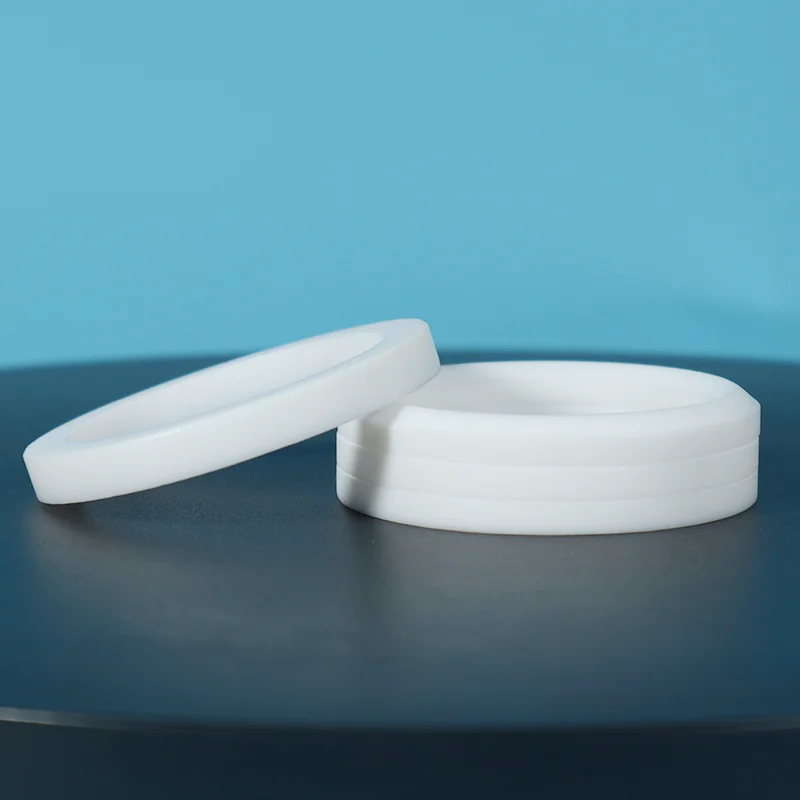

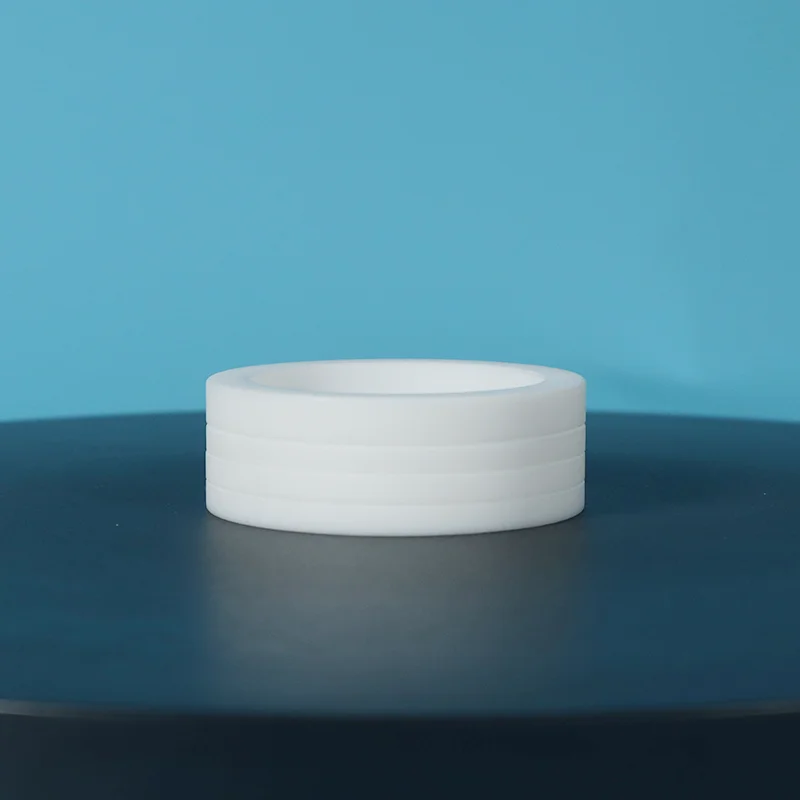

Набір ущільнювачів PTFE

Сальниковий комплект ПТФЕ фірми «Тайфно» складається з комплекту ущільнювальних кілець ПТФЕ, що включає верхнє перехідне кільце, V-подібні проміжні кільця і ​​нижнє перехідне кільце, призначених для установки в сальник.

Він підходить для температурного діапазону від -180°C до +200°C, витримує тиск до 500 бар, охоплює діапазон рН 0–14 і підтримує лінійну швидкість до 5 м/с.

Чому варто вибрати комплект ущільнювачів PTFE?

Проблема ущільнювального кільця

Три основні переваги

1. Регульована сила ущільнення: ущільнювальні кільця фіксовані — після встановлення силу ущільнення не можна регулювати. Комплекти ущільнень PTFE можна повторно затягнути. Оскільки ущільнення з часом зношується, просто затягніть гайку сальника, щоб відновити ефективність ущільнення. Не потрібно розбирати.

2. Динамічне ущільнення для рухомих валів: Ущільнювальні кільця є статичними ущільненнями — вони ущільнюються в одній фіксованій канавці та виходять з ладу, коли вал рухається. V-образні кільця з ПТФЕ розроблені спеціально для зворотно-поступального та повільного обертового руху — кромки ущільнення рухаються разом із валом, зберігаючи контакт під тиском.

3. Герметизація під тиском: V-подібна геометрія сконструйована для роботи під тиском: коли тиск у системі зростає, ущільнювальні кромки міцніше притискаються до штока та корпусу, автоматично підвищуючи ефективність ущільнення.

Матеріальна перевага

Порівняння: ущільнювальний комплект, ущільнювальне кільце та композитне ущільнення

Додатки

Основні галузі

Типове обладнання

Регулююча та запірна арматура

Засувки засувки, кульові крани, засувки

Поршневі насоси

Насоси відцентрові (повільно обертові)

Гідроциліндри та приводи

Компресори

Змішувачі та мішалки

Ковальські преси, машини для лиття під тиском

Програми реального світу

Приклад 1: Сальник штока клапана хімічного заводу

Завдання: хімічний завод, який працює з агресивною кислотою при 150°C, замінював ущільнювальні кільця на штоках регулюючого клапана кожні 2-3 місяці, що спричиняло дорогі простої та проблеми з безпекою.

Рішення: комплект ущільнювальних кілець V-образного PTFE з вугільним наповненням. Встановлено з рекомендованими характеристиками крутного моменту.

Результат: Нульовий витік протягом 18 місяців. Під час планового технічного обслуговування сальник двічі затягували. Зниження витрат на технічне обслуговування та простоїв на 80%.

Приклад 2: Упаковка шламового насоса

Проблема: шламовий насос, який транспортує абразивні матеріали, зношував стандартне сальникове кожні 4-6 тижнів, що вимагало частих перерв у виробництві.

Рішення: Склонаповнений PTFE набір ущільнювачів з антиекструзійними кільцями.

Результат: Пакувальний набір пропрацював 8 місяців — у 8 разів довше попереднього рішення. Збільшені інтервали технічного обслуговування. Час безвідмовної роботи значно покращився.

Приклад 3: Відповідність неконтрольованим викидам

Завдання: об’єкт з переробки природного газу повинен відповідати стандартам ISO 15848 щодо неконтрольованих викидів для критичних регулюючих клапанів.

Рішення: комплект ущільнювачів із низьким рівнем викидів на основі PTFE із запатентованим мастильним пакетом, перевірений відповідно до ISO 15848.

Результат: відповідність вимогам щодо викидів. Рівень витоку значно нижчий за допустимі межі. Довгострокова продуктивність підтверджена постійним моніторингом.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Технічні характеристики

Параметри класу матеріалу

Гарантія якості

100% первинний PTFE матеріал — без повторного подрібнення та переробленого матеріалу. Стабільна якість, партія за партією.

Повна відстежуваність — відстеження кожної партії від сировини до готового продукту. Сертифікати матеріалів надаються за запитом.

Точне формування — кожне сальникове кільце прецизійно формується або оброблюється з жорсткими допусками.

Інструкції зі встановлення — докладні інструкції зі встановлення та характеристики моменту затягування з кожним замовленням.

Система якості ISO — виробничі процеси відповідають міжнародним стандартам якості.

Доступні сорти FDA — сумісні з FDA та класи USP класу VI для харчових і фармацевтичних застосувань.

FAQ

Питання: Що таке комплект ущільнювачів PTFE і як він працює?

A: Це пакет кілець PTFE, верхній адаптер, V-подібні середні кільця, нижній адаптер, встановлений у сальниковій коробці.

Коли гайку сальника затягують, V-подібні кільця радіально розширюються як на валу, так і на корпусі. Тиск у системі додатково активізує ущільнювальні кромки, ущільнення стає більш щільним у міру підвищення тиску. Самоенергетичний. Можливість повторного затягування в міру зносу.

Питання: Сальниковий комплект проти ущільнювального кільця, коли мені слід замінити?

A: Змінюйте, коли ущільнювальні кільця постійно виходять з ладу, на рухомих валах, під впливом коливань тиску або в агресивних хімікатах.

Ущільнювальні кільця статичні, вони ущільнюються у фіксованих канавках. Пакувальні комплекти динамічні, регульовані, повторно затягуються та створені для рухомих частин.

Порівняння вартості: ущільнювальні кільця коштують менше. Але якщо ви замінюєте їх кожні 3 місяці, один комплект упаковки, який прослужить 3-5 років, заощадить вам значну суму доларів США на запчастинах, роботі та простоях.

З: Які обмеження та найпоширеніша помилка встановлення?

A: Температура: від -180°C до +200°C (з модифікацією до +315°C).

Тиск: до 500 бар. Швидкість: < 5 м/с.

Найпоширеніша помилка: надмірне натягування залози. PTFE є м’яким, надмірне стиснення спричиняє холодну текучість, деформує кільця та створює витік замість ущільнення. Використовуйте динамометричний ключ. Затягуйте з кроком.

Дотримуйтеся нашого посібника зі встановлення, який додається до кожного замовлення.
