ВибірТаїфноозначає співпрацю з надійним виробником і постачальником модифікованих листів PTFE. За допомогою нашої власної фабрики та науково-дослідного центру ми виробляємо матеріали, що відрізняються чудовою стійкістю до холодного потоку, а також підвищеною теплопровідністю та зносостійкістю. Ці листи можна обробити на різні ущільнювальні компоненти та інженерні деталі, придатні для таких галузей промисловості, як хімічна, напівпровідникова, електричне обладнання та машини.
Модифікований лист PTFE (RPTFE, армований PTFE) виготовляється шляхом додавання армуючих наповнювачів (скловолокна, вуглецевого волокна, графіту, сульфату барію, кремнезему, MoS₂, бронзи) до первинної смоли PTFE під час компаундування, а потім формування під тиском або скидання в листову форму. Наповнювачі покращують механічну міцність, стійкість до зношування, стійкість до повзучості та стабільність розмірів, зберігаючи універсальну хімічну стійкість PTFE (pH 0-14).
Проблему, яку вони вирішують: Первинний PTFE м’який, він повзає (тече в холодному стані) під тривалим навантаженням, деформується та з часом протікає. В умовах високого тиску, абразивних середовищ або термічних циклів первинний PTFE виходить з ладу. Модифікований PTFE додає структурне посилення, зберігаючи хімічну стійкість, одночасно забезпечуючи механічну міцність там, де первинний PTFE не може забезпечити. Неправильний вибір коштує простою, втрати продукту та витрат на обслуговування.
Виплата: Вища початкова вартість, але в 3-5 разів довший термін служби. Це призводить до нижчої загальної вартості та меншого простою, а це означає меншу кількість замін.
|

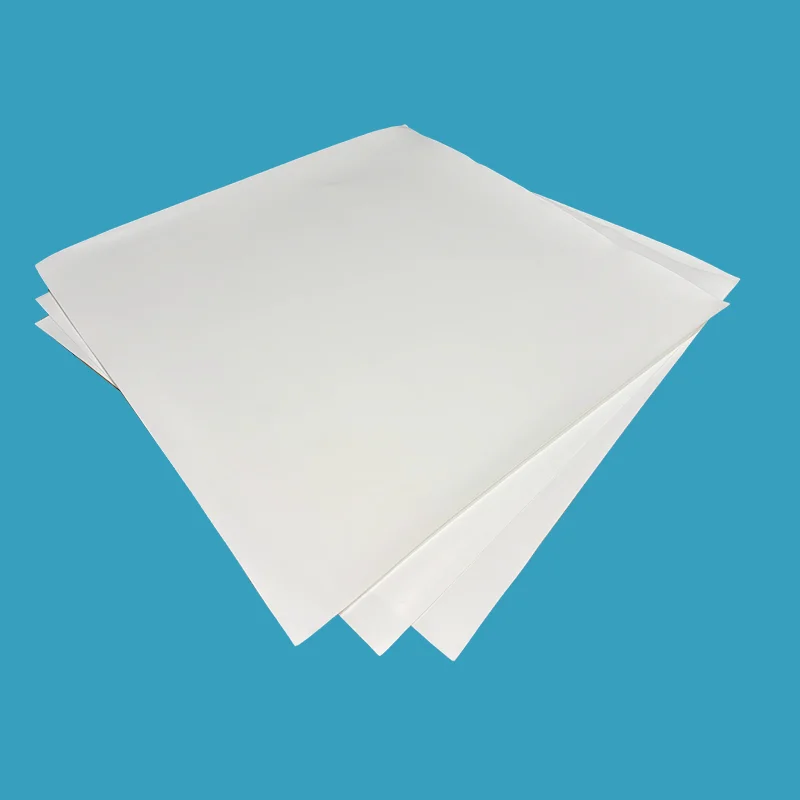

Параметр |
опис |
|
Наповнювачі |
15-25% скловолокна |
|
Температура |
-180°C до +200°C |
|
Міцність на розрив |
≥25 МПа |
|
Ключові характеристики |
Найвища зносостійкість, підвищена міцність на стиск, знижена повзучість, підвищена жорсткість |
|
Найкраще для |

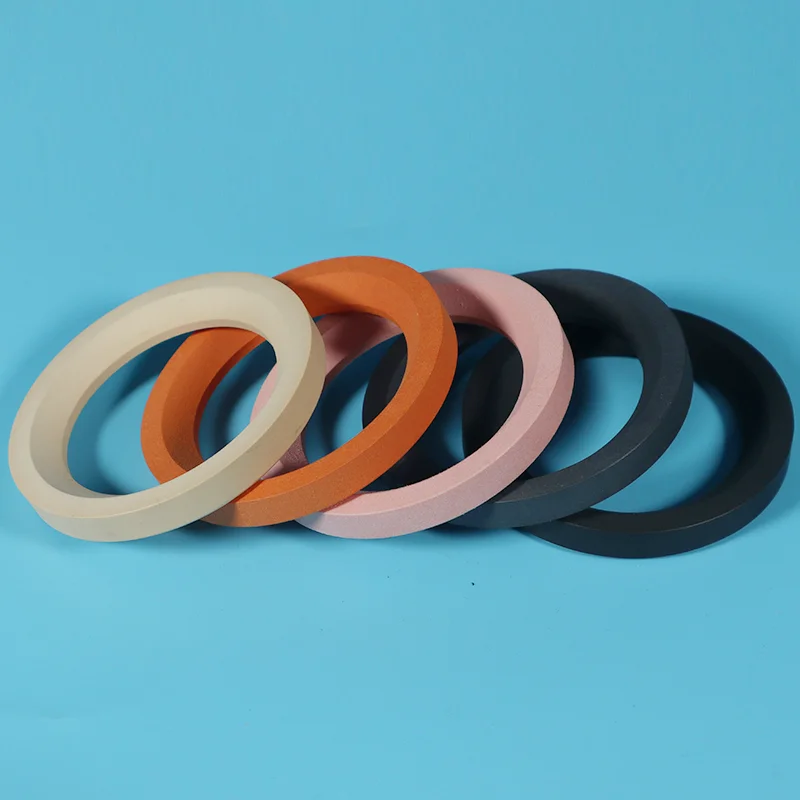

Абразивні середовища, суспензії, високе навантаження, сідла клапанів, робота під високим тиском |
|
Термін служби проти Virgin |
У 3-5 разів довше абразивно |
|
Обмеження |
Несумісний з плавиковою кислотою (HF) або сильним лугом — скло реагує |
|
Колір |
Брудно-білий, світло-сірий, світло-блакитний |
|

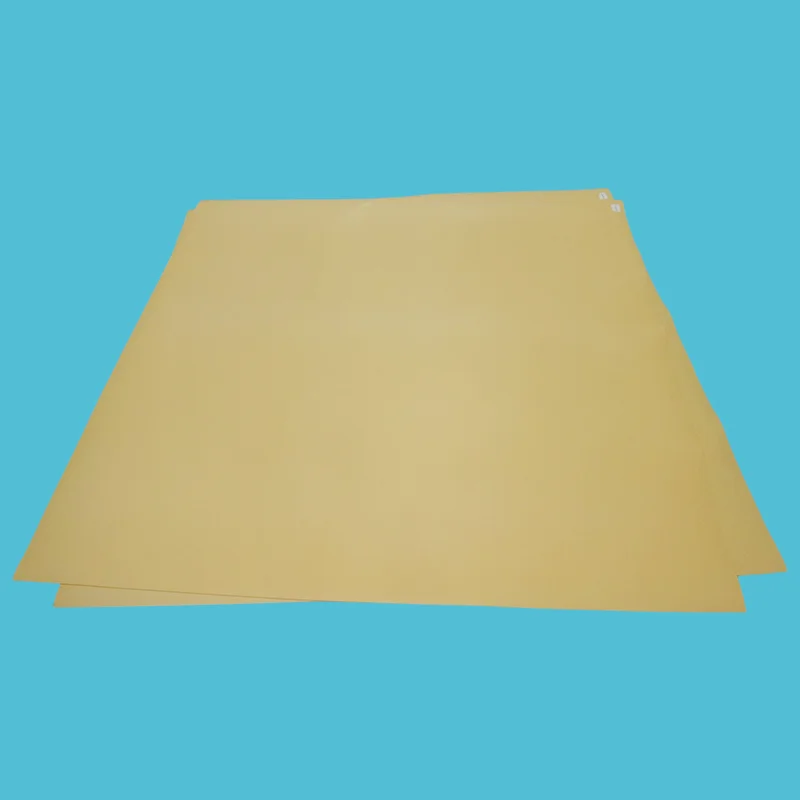

Параметр |
опис |
|
Наповнювачі |
Діоксид кремнію (SiO₂) |
|
Температура |
-180°C до +200°C |
|
Міцність на розрив |
≥20 МПа |
|
Ключові характеристики |
Відмінний опір повзучості, чудове утримання крутного моменту болта, низька газопроникність, висока щільність (2,1-2,3 г/см³) |
|
Найкраще для |
Сильні кислоти, розчинники, вуглеводні, хлор, кріогенна служба, кисень (схвалено BAM) |
|
Обмеження |
Несумісний з HF або сильним лугом — кремнезем реагує |
|
Колір |
Палевий, помаранчевий, білий |
|

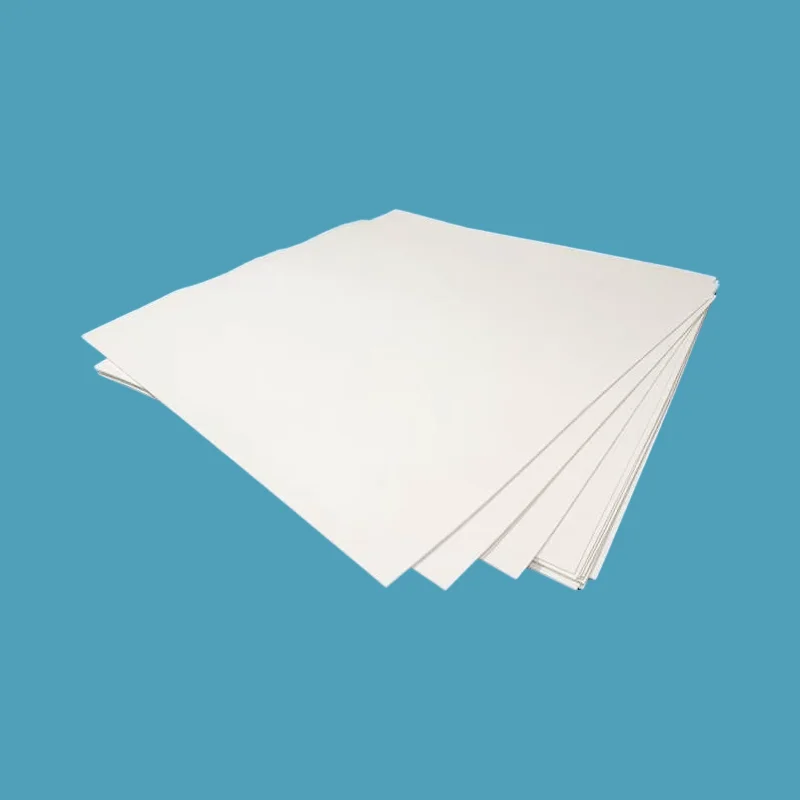

Параметр |
опис |
|
Наповнювачі |
Сульфат барію (BaSO₄) |
|
Температура |
-180°C до +200°C |
|
Щільність |
2,9-3,0 г/см³ — найвищий серед наповнених сортів |
|
Ключові характеристики |
Найвища щільність, відмінний опір повзучості, висока механічна міцність, чудова стійкість до каустики |
|
Найкраще для |
Сильні каустики, хлор, токсичні хімікати, плавикова кислота (до 48%), застосування з високим навантаженням |
|
Обмеження |
Несумісний з розплавленими лужними металами, газоподібним фтором, безводним HF або сірчаною кислотою >75% вище 65°C |
|
Колір |
Білий, коричневий |
|

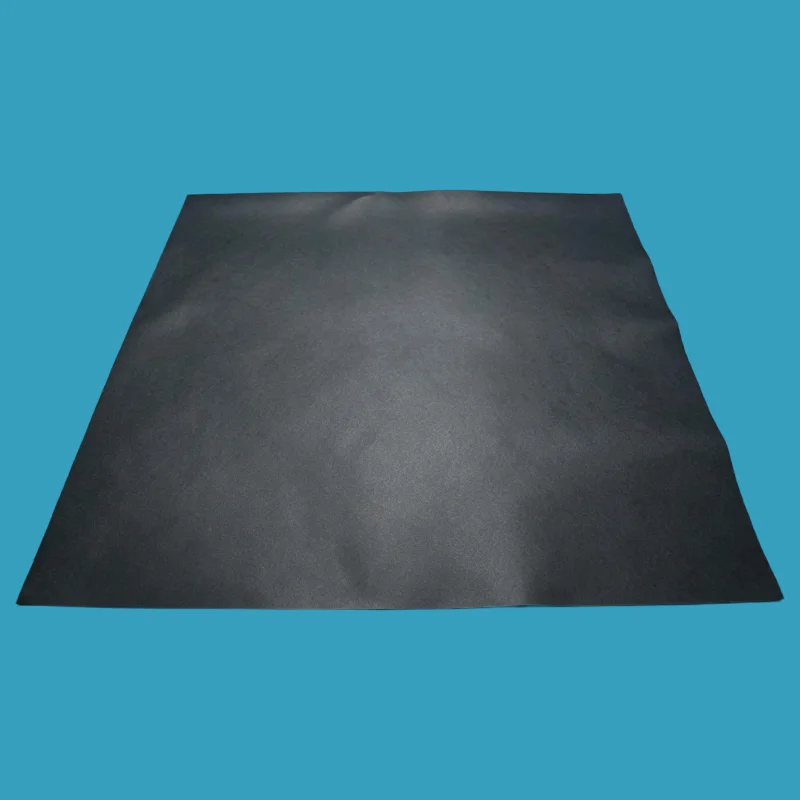

Параметр |
опис |
|
Наповнювачі |
Вугільний порошок або графіт |
|
Температура |
-180°C до +200°C |
|
Ключові характеристики |
Чудова теплопровідність, низьке тертя, антистатичні властивості, покращений опір повзучості |
|
Найкраще для |
Висока швидкість, тепловіддача, сухий хід, динамічне ущільнення |
|
Обмеження |
Не для сильних окислювачів при високій температурі — вуглець окислюється |
|
Колір |
Чорний, темно-сірий |
|

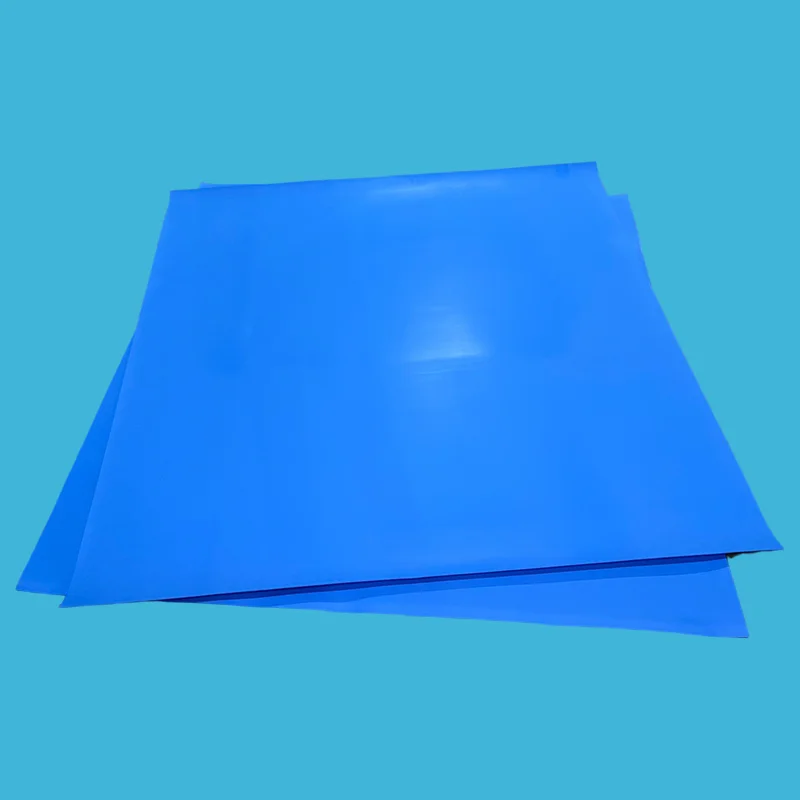

Параметр |
опис |
|
Наповнювачі |
Порожнисті скляні мікросфери |
|
Температура |
-180°C до +200°C |
|
Стисливість |
≥50% |
|
Відновлення |
≥32% (до 55,8% у деяких класах) |
|
Ключові характеристики |
Низька щільність, чудова здатність до стиснення та відновлення, зручність, зручна для фланців |
|
Найкраще для |
Фланці зі скляним покриттям, крихкі фланці, ущільнення з низьким крутним моментом, термоциклування |
|
Обмеження |
Нижчий номінальний тиск (до 55 бар), несумісний з HF |
|
Колір |
Синій, білий |
|
Параметр |
опис |
|
Наповнювачі |
Дисульфід молібдену (MoS₂) |
|
Ключові характеристики |
Покращена змащувальна здатність, зменшене тертя, покращена зносостійкість |
|
Найкраще для |
Липкий носій, робота з низьким крутним моментом, високе навантаження та низьке тертя |
|
Обмеження |
Не для окислювачів кислот |
|
Колір |
Темно-сірий |
|
Особливість |
Модифікований PTFE |
Віргінський PTFE |
Чому це важливо для вашого прибутку |
|
Стійкість до повзучості |
★★★★☆ значно покращився |
★★☆☆☆ бідний |
Менше повторного затягування, менше витоків, довший термін служби |
|
Зносостійкість |
★★★★★ відмінно (скло/карбон) |
★★☆☆☆ бідний |
У 3-5 разів довший термін експлуатації в абразивному режимі |
|
Механічна міцність |
★★★★☆ покращений |
★★☆☆☆ м'який |
Витримує високий тиск без деформації |
|
Хімічна стійкість |
★★★★☆ залежить від наповнювача |
★★★★★ pH 0-14 |
Перевірте сумісність наповнювача з вашим носієм |
|
Вартість (початкова) |
$$-$$$ |
$ |
Вища передоплата, але менша загальна вартість |
|
Термін служби в умовах вимогливого обслуговування |
3-5 років |
6-12 місяців |
Одне модифіковане сидіння з PTFE = 3-6 нових замін PTFE |
|
Загальна вартість (3 роки) |
Нижній |
Вища |
Менше замін = менше простоїв = реальна економія |
|
Відповідає FDA |
⚠️ Залежить від наповнювача |
✅ Так |
Вибирайте незаймані для застосування FDA без наповнювачів |
|
Якщо ваша послуга... |
Виберіть... |
чому |
ROI |
|
Абразивні середовища, суспензії, високий тиск |
Заповнений скловолокном |
Найвища зносостійкість і механічна міцність |
Термін служби в 3-5 разів довший |
|
Сильні кислоти, розчинники, хлор, криогенні |
Наповнений кремнеземом |
Відмінна стійкість до повзучості + хімічна сумісність |
Довший термін служби ущільнення, менше повторного затягування |
|
Сильна каустика, ВЧ служба, високе навантаження |
Наповнений сульфатом барію |
Найвища щільність, найкраща стійкість до каустичної та високочастотної дії |
Чудова хімічна стійкість |
|
Висока швидкість, тепловіддача, сухий хід |
Карбон/графіт |
Теплопровідність + низьке тертя |
Зменшення теплових пошкоджень, довша служба |
|
Фланці зі скляним покриттям, крихкі фланці, низький крутний момент |
Заповнена скляною мікросферою |
Зручний, зручний для фланців, низький крутний момент |
Захищає дороге склопакетне обладнання |
|
Липке середовище, низьке тертя, низький крутний момент |
Заповнений MoS₂ |
Покращена змащувальна здатність |
Плавна робота, знижений крутний момент |
|
Потрібна хімічна чистота, застосування FDA |
Віргінський PTFE |
Без наповнювачів — максимальна хімічна чистота |
Найнижча вартість чистого обслуговування |
Модифікований PTFE значно зменшує холодну текучість (повзучість) порівняно з первинним PTFE, зберігаючи крутний момент болта довше та запобігаючи витоку з часом. Він має менше повторного затягування, менше витоків і довший термін служби.
Наповнювачі зі скловолокна та вуглецевого волокна забезпечують чудову зносостійкість і служать у 3-5 разів довше, ніж первинний PTFE при абразивному використанні. Одне модифіковане сидіння з PTFE = 3-6 нових замін PTFE.
Модифікований PTFE забезпечує вищу міцність на стиск, міцність на розтяг (≥20-25 МПа) і стабільність розмірів. Він підходить для застосування з високим навантаженням, де первинний PTFE деформується.
Вуглецеві та графітові наповнювачі покращують теплопровідність, розсіюючи тепло від тертя та зменшуючи гарячі точки в динамічних застосуваннях.
Модифікований PTFE зберігає хімічну стійкість PTFE pH 0-14, але наповнювачі можуть мати певні хімічні обмеження. Завжди перевіряйте сумісність вашого носія.
Деякі модифіковані марки PTFE (сульфат барію, скляні мікросфери, вуглець/графіт) відповідають вимогам FDA 21 CFR 177.1550 для харчових і фармацевтичних застосувань.
A: Перейдіть на модифікований PTFE, якщо первинний PTFE виходить з ладу під дією високого тиску, абразивних середовищ, термічного циклу або коли деформація повзучості викликає витік.
Virgin PTFE добре працює для чистих хімікатів, гладких фланців, низького тиску (<30 бар) і застосування FDA. Модифікований PTFE забезпечує в 3-5 разів довший термін служби при вимогливих послугах, вищу початкову вартість і нижчу загальну вартість.
Якщо первинний PTFE виходить з ладу кожні 6 місяців, одне модифіковане PTFE сидіння, яке прослужить 3 роки, заощадить вам 5 замін + 5 простоїв + роботу.
Швидке правило:
Потрібна тільки хімічна стійкість → первинний PTFE.
Потрібна хімічна стійкість + механічна міцність → Модифікований PTFE.
A:Склонаповнений: Найкраще підходить для абразивів, суспензій, високого тиску. Найвища зносостійкість і міцність. Не для HF або сильного лугу.
Наповнений кремнеземом: Найкраще підходить для сильних кислот, розчинників, хлору, кріогенних речовин. Відмінний опір повзучості та утримання крутного моменту болта. Не для HF або сильного лугу.
Наповнений сульфатом барію: Найкраще підходить для сильних їдких речовин, високочастотної роботи (до 48%), токсичних хімікатів. Найвища щільність (2,9-3,0 г/см³), відмінна механічна міцність.
Швидке правило:
Абразиви → Скло.
Кислоти/розчинники → Кремнезем.
Caustics/HF → Сульфат барію.
Не впевнений? Надішліть нам ваш носій, температуру та тиск, технічна група Taifno порекомендує в одній відповіді.
A:Температура: від -180°C до +200°C (залежно від класу).
Тиск: До 80-85 бар (залежить від марки та товщини).
хімічний: pH 0-14, але кожен наповнювач має певні обмеження:
Склонаповнений: не для HF або сильного лугу.
Наповнений кремнеземом: не для HF або сильного лугу.
Наповнений сульфатом барію: не для розплавлених лужних металів або газоподібного фтору.
Карбоновий: не для сильних окислювачів.
Три типові помилки:
(1) Використання невідповідного наповнювача для носія: перед вибором перевірте хімічну сумісність.
(2) Надмірне затягування: модифікований PTFE вимагає контрольованого крутного моменту; надмірне стиснення пошкоджує матеріал.
(3) Перевищення температурних обмежень: наповнювачі не розширюють температурний діапазон PTFE; PTFE матриця обмежує продуктивність.
Для кожного замовлення ми запропонуємо повні специфікації встановлення та інструкції, ви також можетезв'яжіться з намищоб отримати технічну підтримку.
