Спеціально оброблені PTFE деталі

Маючи більш ніж 20-річний досвід роботи в галузі, Taifno володіє широкими можливостями в області досліджень і розробок, налаштування та виробництва, пропонуючи широкий спектр виготовлених на замовлення деталей з ПТФЕ. Ми використовуємо точну механічну обробку або компресійне формування, щоб відповідати вашим точним специфікаціям, пристосовуючись до будь-якої форми, розміру чи якості, і виконуємо все, від розробки прототипу до масового виробництва.

Надіслати запит

Опис продукту

Taifno є спеціалізованим виробником, що пропонує оброблені на замовлення деталі з PTFE. Наша команда експертів виготовляє компоненти на основі ваших креслень САПР, PDF-файлів або навіть намальованих від руки ескізів. Ми працюємо з широким діапазоном матеріалів, у тому числі первинного ПТФЕ та різних марок наповнених (таких як скловолокно, вуглецеве волокно, дисульфід молібдену, бронза, PEEK тощо), кожен з яких розроблено відповідно до конкретних вимог до продуктивності.

Запитайте пропозицію сьогодні; ми відповімо протягом 24 годин, щоб обговорити рішення та ціни та надати безкоштовні зразки.

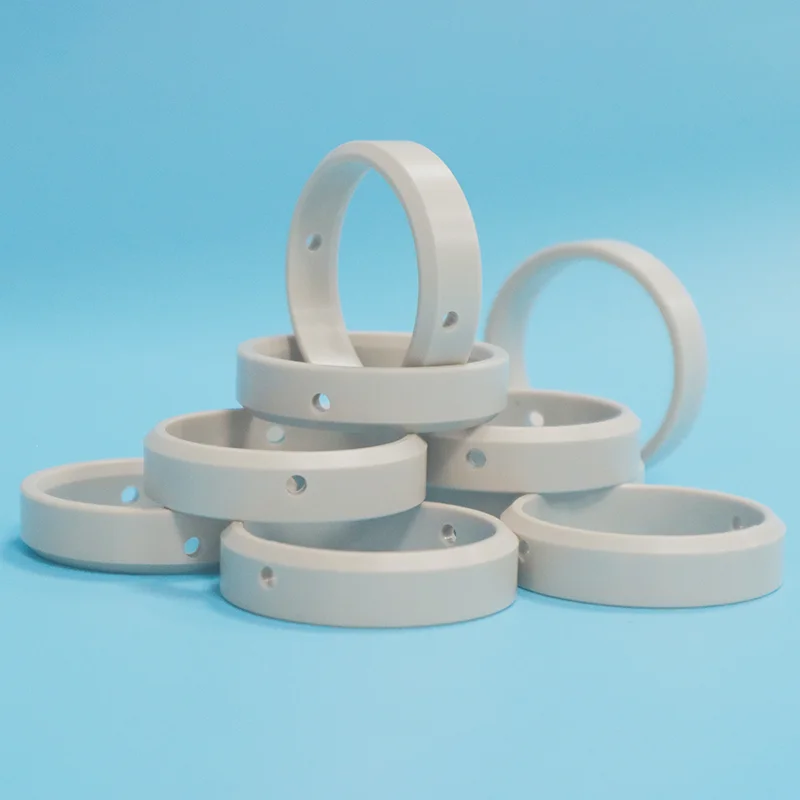

Custom Machined PTFE Parts

Що таке деталі PTFE, виготовлені на замовлення?

Спеціальні деталі з ПТФЕ — це прецизійно оброблені або формовані компоненти, виготовлені з ПТФЕ-смоли відповідно до ваших точних специфікацій, а не стандартних стандартів. Вони вам потрібні, коли стандартні розміри не підходять, ваш фланець нестандартний або для вашого застосування потрібна певна форма, допуск або клас матеріалу.

Приклади: нестандартні прокладки, сідла клапанів, поршневі кільця, колодки підшипників, сильфони, ізолятори, будь-яку форму, яку ви можете намалювати, ми можемо зробити з PTFE.

Основні характеристики матеріалу:

Хімічна інертність: Стійкий майже до всіх хімікатів, кислот, лугів, розчинників, вуглеводнів

Діапазон температур: безперервна робота від -180°C до +200°C (короткочасно до +300°C)

Найнижчий коефіцієнт тертя: коефіцієнт лише 0,04, найнижчий серед усіх твердих матеріалів

Поверхня з антипригарним покриттям: запобігає прилипанню та накопиченню носія, легко чиститься

Електроізоляція: Чудові діелектричні властивості

Відповідність FDA: доступний у харчових і біосумісних класах

Виробничі процеси

Нестандартні деталі з PTFE можна виготовити за допомогою двох основних процесів:

процес	Найкраще для	Ключові характеристики
Обробка з ЧПУ	Складні геометрії, вузькі допуски, прототипи, малі та середні партії	Досягає ±0,02 мм, 5-осьова можливість, складні контури
Компресійне формування	Деталі великого діаметру, великосерійне виробництво, прості форми	Деталі діаметром до 3300 мм, висока щільність, без пустот

Чому варто вибрати нестандартні PTFE деталі

Проблема: стандартні деталі не підходять

проблема	Чому це відбувається	Реальна вартість
Не підходить	Стандартні розміри рідко відповідають вашому обладнанню	Підтікання, передчасний вихід з ладу, переробка — в 3-5 разів дорожче нестандартної деталі
Неправильна марка матеріалу	Одна оцінка для всього — не оптимізовано для ваших медіа	Невеликий термін служби, часті заміни — вартість в 5-10 разів за 3 роки
Низька продуктивність	Загальний дизайн — не розроблений для вашої програми	Час простою виробництва, ризики для безпеки — легко перевищують вартість запчастин на замовлення
Додаткова вартість	Змініть стандартні частини — або перепроектуйте свою систему	Час розробки, затримки у виробництві — $500+ за модифікацію

Порівняння: спеціальний PTFE проти стандартного чи модифікованого

Порівняння вартості та ефективності

Особливість	Стандартний PTFE	Модифікований стандарт	Спеціальний PTFE
Fit	Компроміс — може не підійти	Підходить після модифікації	Ідеальний — створений відповідно до ваших вимог
монтаж	Може вимагати переробки	Трудомісткість	Простий — пряма посадка
Термін служби	Короткий — не оптимізований	Помірний — поліпшення обмежене	Довгий — розроблений для вашого застосування
Загальна вартість (3 роки)	Високий — часті заміни + простої + переробка	Високий — модифікації + заміни + простої	Найнижчий — одна частина, без проблем
Час виконання	негайно	3-5 днів + робота	Прототип 5-7 днів

Ключова інформація: Стандартна частина з PTFE може коштувати 50 доларів. Деталь з ПТФЕ на замовлення може коштувати 200 доларів. Але якщо стандартна деталь виходить з ладу кожні 3 місяці, а спеціальна деталь служить 3 роки, спеціальна деталь заощадить ваші гроші в перший рік.

Додати простої, роботу та переробку? Custom перемагає кожного разу.

Додатки

Основні галузі

Промисловість	застосування	Рекомендований клас
Хімічна обробка	Сідла клапанів, деталі насосів, футеровки реакторів, трубопровідна арматура	Склонаповнена або модифікована TFM™
Аерокосмічна	Сальники, підшипники, ізоляція проводів — легкі, широкий діапазон температур	Первинний PTFE, FEP, PEEK
Напівпровідник	Вафельні носії, обробка хімікатів, ультрачисті частини — висока чистота, чисте приміщення	Високочистий PTFE, PFA
Медицина та фармацевтика	Хірургічні інструменти, лінії виробництва ліків — біосумісні, відповідають FDA	Віргінський PTFE, марки FDA/USP
Нафта і газ	Арматура, гирлове обладнання, ущільнення трубопроводів	Склонаповнений або вуглецевий PTFE
Їжа та напої	Деталі конвеєра, ущільнення, що відповідають FDA, обладнання для наповнення	Віргінський PTFE (відповідає FDA)
Промислове обладнання	Втулки, підшипники, зношувані деталі, напрямні кільця	PTFE, наповнений вуглецем або бронзою

Типові спеціальні запчастини

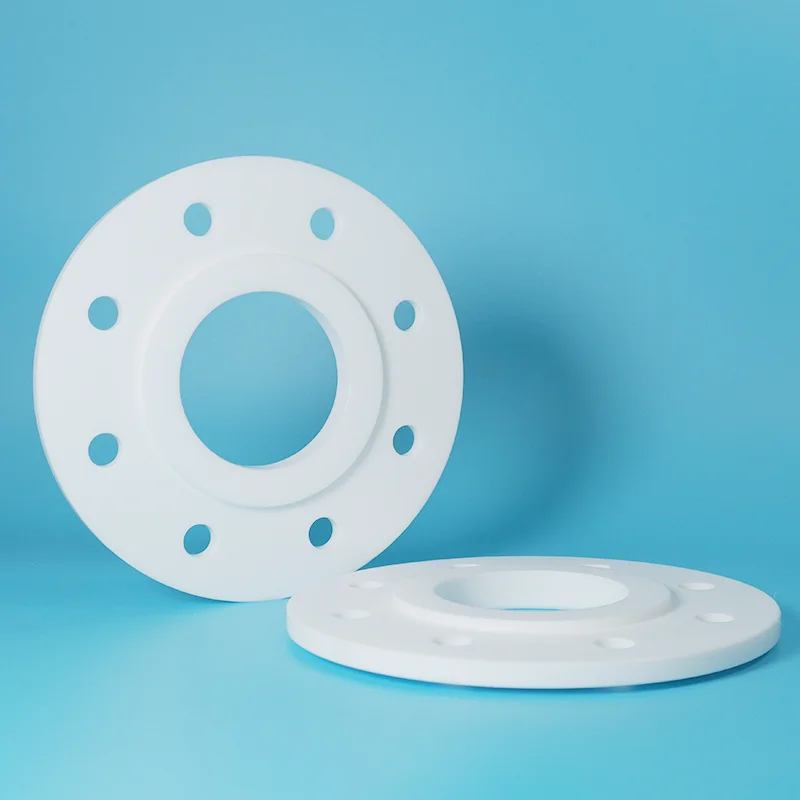

Ущільнювачі та прокладки: будь-яка форма, будь-який розмір, нестандартна геометрія

Втулки та підшипники: підшипники ковзання, упорні шайби, фланцеві втулки

Компоненти клапанів: сідла клапанів, пробки, кульки, діафрагми

Електричні ізолятори: стойки, розпірки, корпуси з’єднувачів

Поршневі кільця: компресорні кільця, напрямні кільця, зношувальні стрічки

Лабораторне обладнання: стакани, пробірки, лійки, тиглі, спеціальні розміри

Складні компоненти: деталі з багатьма функціями будь-якої форми, яку ви можете намалювати

Параметри класу матеріалу

Оцінка	Найкраще для	Ключова перевага	Хімічний ліміт	Вартість
Віргінський PTFE	Чисті хімікати, FDA, низький коефіцієнт тертя, загальне обслуговування	Універсальна хімічна стійкість, найнижче тертя, відповідає FDA	М'які — менша зносостійкість	$
Склонаповнений PTFE	Абразивні середовища, високе навантаження, суспензії	У 3-5 разів довший термін служби абразивів, міцність	Не для HF або сильного лугу	$$
PTFE з вуглецевим наповненням	Висока швидкість, тепловіддача, сухий хід	Теплопровідність, низьке тертя, антистатичний	Не для сильних окислювачів	$$
PTFE, наповнений MoS₂	Липке середовище, низький крутний момент, змащувальна здатність	Покращена змащувальна здатність, додатково зменшує тертя	Не для окислювачів кислот	$$
PTFE з бронзовим наповненням	Екстремальний тиск, велике навантаження, сильний знос	Найвища міцність і зносостійкість	Не для кислот або солоної води	$$$
PEEK	Екстремальна температура, високе навантаження, радіація	Найвища міцність, зносостійкість — до +250°C	Дуже висока вартість, обмежена хімічна сумісність	$$$$

Короткий посібник із вибору

Якщо ваша послуга...	Виберіть...
Чисті хімікати, FDA, низький тиск	Віргінський PTFE
Абразивні середовища, шлами, високий знос	Склонаповнений PTFE
Висока швидкість, тепловіддача, антистатичність	PTFE з вуглецевим наповненням
Липке середовище, низький крутний момент, підвищена змащувальна здатність	PTFE, наповнений MoS₂
Екстремальний тиск, велике навантаження, сильний знос	PTFE з бронзовим наповненням
Екстремальна температура, радіація, висока точність	PEEK
Не впевнений? Надішліть нам ваш носій, температуру, тиск	Ми рекомендуємо

Програми реального світу

Приклад 1: Спеціальне сідло клапана — у 6 разів довший термін служби

Завдання: на хімічному заводі був нестандартний розмір кульового крана. Стандартні PTFE сідла клапанів не підходять. Завод модифікував стандартні сидіння на місці, що зайняло багато часу, було дорого та погіршило якість ущільнення. Витік відбувався кожні 3-4 місяці.

Рішення: оброблені на замовлення сідла клапанів з PTFE відповідно до точних розмірів клапана. Склонаповнений сорт для зносостійкості в абразивних середовищах.

Результат: ідеальна посадка. Жодних змін не потрібно. Сидіння прослужили більше 2 років, у 6 разів довше, ніж модифіковані стандартні сидіння. Виключає витрати на модифікацію та простої на 8000 доларів США на рік.

Приклад 2: складний PTFE компонент — досягнуто жорстких допусків

Завдання: Виробнику напівпровідникового обладнання потрібен був складний PTFE-компонент із допуском ±0,02 мм, кількома функціями та надвисокою чистотою для використання в чистих приміщеннях. Стандартний PTFE не міг відповідати точності розмірів.

Рішення: прецизійна обробка з ЧПК із системою контролю температури (68–72°F) для підтримки стабільності розмірів. Відпал для зняття напруги застосований для запобігання холодного течії. Первинний PTFE високої чистоти з повним відстеженням.

Результат: досягнута складна геометрія в межах допуску. Нульове забруднення в перевірці чистих приміщень. Розміщено кілька повторних замовлень.

Приклад 3: Спеціальна прокладка великого діаметру — без швів і протікання

Завдання: хімічному заводу потрібна була прокладка з PTFE для фланця зі скляним покриттям діаметром 2000 мм. Стандартні прокладки недоступні для цього розміру. Вирізані на замовлення прокладки з листа були занадто дорогими та мали слабкі шви.

Рішення: спеціальна прокладка з ПТФЕ, виготовлена під тиском, діаметром 2000 мм, оптимізована товщина для захисту фланця зі скляним покриттям.

Результат: Цільна формована конструкція — без швів. Ідеальна посадка. Фланець зі скляним покриттям не пошкоджений. Прокладка працювала без витоків протягом 18 місяців і продовжується.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Factory Factory Factory Factory

Технічні характеристики

Властивості матеріалу PTFE

Власність	Значення	Метод випробування
Щільність	2,15-2,20 г/см³	ASTM D792
Міцність на розрив	20-35 МПа	ASTM D638
Подовження при розриві	250-500%	ASTM D638
Коефіцієнт тертя	0,04-0,20	ASTM D1894
Твердість	Шор Д 55-65	ASTM D2240
Водопоглинання	<0,01%	ASTM D570
Безперервна робоча температура	-180°C до +200°C	ASTM D746
Короткочасна робоча температура	До +300°C	—
Хімічна стійкість	pH 0-14 (крім розплавлених лужних металів, сполук фтору)	—
Діелектрична міцність	15-50 кВ/мм	ASTM D149

Розмірні можливості

Параметр	Можливість
Оброблені деталі — токарна обробка з ЧПУ	Діаметр до 600 мм × довжина 1200 мм
Оброблені деталі — фрезерування з ЧПУ	До 600×400×300 мм
Формовані деталі — компресійне формування	Діаметр до 3300 мм
Мінімальна товщина стінки	До 0,8 мм (механічна обробка)
Допуск — Стандарт	±0,05 мм
Толерантність — Точність	±0,02 мм
Оздоблення поверхні	0,8-3,2 мкм Ra (полірування для більш тонкого покриття)

Гарантія якості

100% первинна смола — без повторного подрібнення та вторинної переробки. Стабільна якість, партія за партією.

Повна відстежуваність — відстеження кожної партії від сировини до готового продукту. Сертифікати матеріалів надаються за запитом.

Точна обробка — Компоненти, оброблені з жорсткими допусками за допомогою передового обладнання з ЧПК.

ISO 9001:2015 Certified — Manufacturing processes certified under ISO quality management systems.

Доступні класи, сумісні з FDA — PTFE натурального виробництва та деякі сорти відповідають вимогам FDA 21 CFR 177.1550.

Безкоштовна підтримка DFM — ми оцінюємо ваш дизайн і рекомендуємо геометрію або альтернативні матеріали за меншою ціною — ті самі функції, краща технологічність. Додається до кожної цитати.

Від прототипу до виробництва — від одного прототипу до великого виробництва — усі підтримуються. Час виконання: прототип 5-7 днів, виробництво 7-15 днів.

Test Test Test Test

FAQ

Питання: Що вам потрібно, щоб запропонувати оброблені на замовлення деталі з ПТФЕ, і скільки часу це займає?

A: Чотири речі:

(1) Малюнок або ескіз: 3D (STEP/IGES), 2D (PDF) або навіть ескіз від руки з ключовими розмірами.

(2) Клас матеріалу: ми рекомендуємо, якщо не впевнені.

(3) Кількість: прототип, невелика партія або виробництво.

(4) Застосування: температура, середовище, тиск (тому ми можемо рекомендувати правильний сорт).

Виконання пропозиції: 24 години.

Термін виготовлення прототипу: 5-7 днів.

Термін виготовлення: 7-20 днів.

Доставка: авіаперевезення 5-15 днів; Море 15-30 днів.

З: Яких допусків ви можете досягти та скільки коштує замовлення?

A: Стандартний допуск: ±0,05 мм.

Точність: ±0,02 мм.

Вартість залежить від складності, розміру, матеріалу, допуску та кількості.

Порівняння вартості: стандартна частина може коштувати 50 доларів США. Спеціальна частина може коштувати 200 доларів. Але якщо стандартна деталь потребує заміни кожні 3 місяці, то нестандартна деталь окупається протягом першого року.

Ми допомагаємо оптимізувати ваш дизайн, щоб зменшити витрати — безкоштовний зворотний зв’язок DFM із кожною пропозицією. Без прихованих комісій. Повна прозорість.

З: Які обмеження та як ви допоможете мені уникнути помилок?

A: Температура: від -180°C до +200°C (до +300°C короткочасно).

Хімічні межі:

Первинний PTFE: не для розплавлених лужних металів або фтору.

Склонаповнений: не для HF або сильного лугу.

Вуглецевий: не для сильних окислювачів.

Найпоширеніші помилки: проектування для лиття під тиском (PTFE не можна формувати під тиском), вказівка надто жорстких допусків (додаткова вартість) або вибір неправильного сорту для носія.

Ми допоможемо вам уникнути цього, безкоштовно переглядаючи DFM з кожною цитатою. Ми оцінюємо дизайн, підтверджуємо сумісність, рекомендуємо правильний клас і пропонуємо альтернативні варіанти геометрії за нижчою ціною.

Ми не просто виготовляємо деталі, ми вирішуємо проблеми герметизації.
