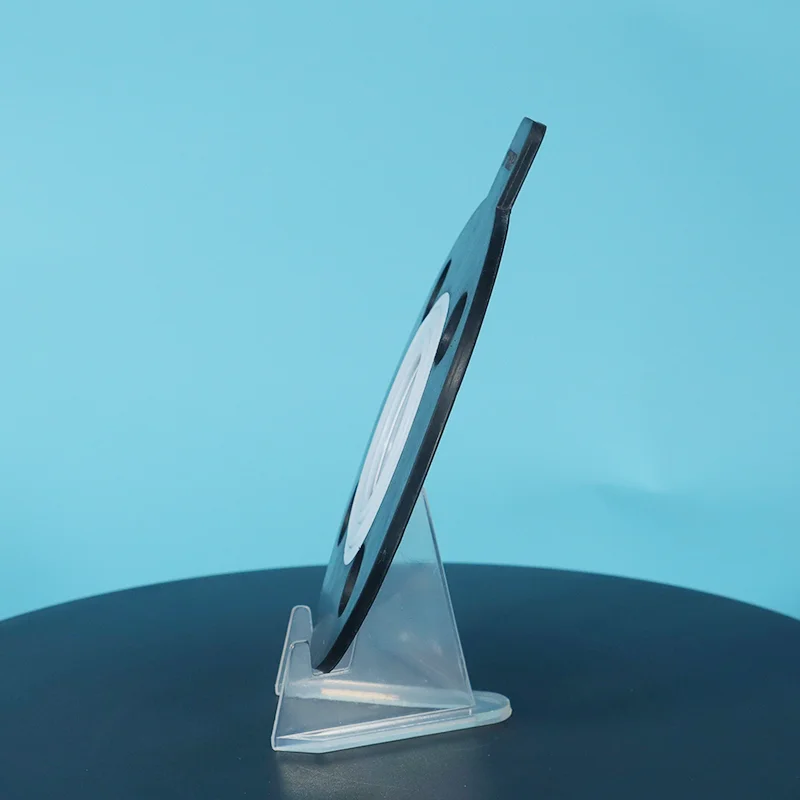

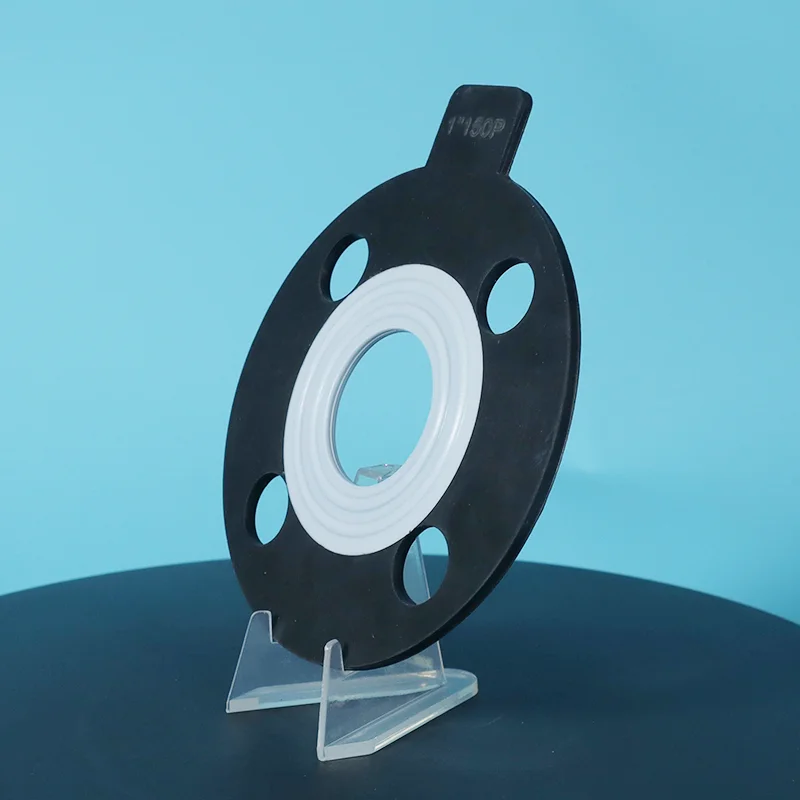

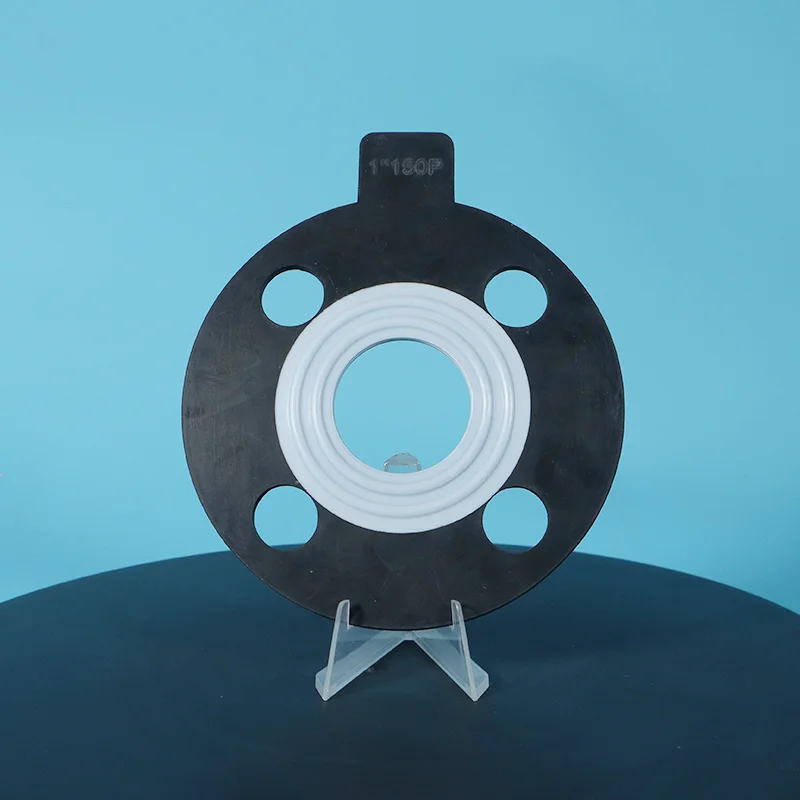

Гумова прокладка конверта PTFE з лінією водяного знака

PTFE Envelope Rubber Gasket with Watermark Line — це гумовий сердечник, повністю інкапсульований у PTFE, із візерунком водяної хвилі (зубчастий) на поверхні ущільнення. Покриття PTFE забезпечує універсальну хімічну стійкість (pH 0-14). Поверхня водяної хвилі є ключовою, вона забезпечує надійне ущільнення при низькому крутному моменті, запобігаючи пошкодженню фланців зі скляним покриттям і пластикових фланців.

Надішліть свій розмір фланця, середовище та температуру до Тайфно, ми можемо запропонувати індивідуальні рішення та прямі заводські ціни.

Що таке гумова прокладка для конвертів з PTFE з лінією водяного знака?

Прокладка з PTFE-гумовим покриттям — це композитна ущільнювальна прокладка, що складається з гумового сердечника, повністю інкапсульованого в PTFE-покриття, з візерунком водяної хвилі (зубчастий) на поверхні ущільнення. Ця конструкція поєднує стисливість гуми з хімічною стійкістю PTFE та герметичною фіксацією зубчастої поверхні.

Структура:

Гумовий сердечник: забезпечує стисливість, відновлення та відповідність нерівним фланцям

Покриття PTFE: забезпечує універсальну хімічну стійкість (pH 0-14), антипригарну поверхню та запобігає забрудненню середовища

Водяна хвиляста поверхня: Зубчастий візерунок на ущільнювальній поверхні забезпечує надійне ущільнювальне зчеплення за низького крутного моменту болта — запобігає ковзанню та зменшує вимоги до навантаження на болт

Ключові характеристики:

Ущільнення з низьким крутним моментом: хвиляста поверхня затискає поверхню фланця з меншим навантаженням на болт, ніж гладкий PTFE, захищає крихкі фланці

Зручний для фланців: м’який гумовий сердечник і тефлонове покриття захищають скляні, пластикові та FRP-фланці

Хімічна стійкість: покриття PTFE забезпечує стійкість до pH 0-14, захищає гумовий сердечник від хімічного впливу

Стисливість: гумовий сердечник заповнює нерівності фланця та компенсує розслаблення болта

Керівництво з порівняння та вибору

PTFE з гумовим покриттям проти розширеного PTFE проти суцільного PTFE та прокладки конверта

Короткий посібник із вибору

Доступні варіанти гумового сердечника

Основні програми

Технічні характеристики

Властивості прокладки з гумовим покриттям PTFE

Гарантія якості

100% первинна смола PTFE — незмінна якість, партія за партією

Гумовий сердечник преміум-класу — високоякісні еластомери з повним відстеженням

Повна інкапсуляція — PTFE повністю покриває гумовий сердечник — без відкритої гуми

Доступні сорти, сумісні з FDA — марки EPDM і силікон відповідають вимогам FDA

Повна відстежуваність — сертифікати матеріалів надаються за запитом

Нестандартні розміри — доступні стандартні розміри фланців і спеціальні розміри

Термін виконання — стандартні розміри 5-10 днів; нестандартні розміри 10-15 днів

Кейс-стаді

На заводі з виробництва пестицидів у Чжецзяні закритий скляним реактором був підданий жорстким умовам хімічної обробки з щоденним циклічним тиском між -0,09 МПа вакууму та 0,8 МПа тиском азоту.

Через неодноразові коливання вакууму та позитивного тиску вихідні прокладки страждали від недостатнього відновлення та релаксації ущільнювальної напруги, що призводило до частих несправностей ущільнення та проблем з витоками, що впливало на безперервне виробництво.

Щоб відповідати вимогам до хімічної стійкості, відновлення стиснення та динамічних характеристик ущільнення, на заміну було встановлено прокладки з PTFE з гумовим сердечником і зубчастою ущільнювальною поверхнею. Зовнішній шар PTFE забезпечує відмінну стійкість до корозійних хімікатів, тоді як гумова серцевина забезпечує чудову еластичність і компенсацію стиснення, дозволяючи прокладці пристосовуватися до повторних змін вакууму та тиску.

Після заміни реактор надійно працював понад 1 рік без витоків або пошкоджень герметизації, що значно покращило стабільність обладнання та експлуатаційну надійність.

FAQ

Питання: Що таке гумова прокладка для конвертів із PTFE з лінією водяного знака та коли її слід використовувати?

A: Прокладка з гумовим покриттям з PTFE складається з гумового сердечника, повністю інкапсульованого в PTFE-покриття, із водяною хвилястістю (зубчастою) поверхнею на поверхні ущільнення. Гумовий сердечник забезпечує стисливість і відновлення, прилягаючи до нерівних фланців і компенсуючи розслаблення болта.

Покриття PTFE забезпечує хімічну стійкість і запобігає забрудненню середовища. Водяна гофрована поверхня забезпечує надійне ущільнювальне зчеплення при низькому крутному моменті болта.

Використовуйте його, коли: Фланці зі скляним покриттям, пластикові фланці, фланці з FRP, потрібне ущільнення з низьким крутним моментом, нерівні або пошкоджені поверхні фланців, застосування, що потребує хімічної стійкості та стисливості.

Коли НЕ використовувати: Екстремальні температури вище +200°C (використовуйте розширений PTFE або металеву оболонку), застосування, де гумовий сердечник несумісний із середовищем (перевірте хімічну сумісність), або робота під високим тиском, що вимагає надзвичайної стійкості до вибуху.

Питання: PTFE з гумовим покриттям проти розширеного PTFE, який я повинен вибрати для скляних фланців?

A: Обидва відмінно підходять для фланців зі скляним покриттям, але вони мають різні пріоритети.

Покритий гумою PTFE: гумова серцевина забезпечує максимальну стисливість і відновлення. Водна гофрована поверхня забезпечує ущільнювальне зчеплення при найнижчому крутному моменті. PTFE покриття забезпечує хімічну стійкість.

Найкраще, коли: вам потрібен максимальний захист фланця, найменший можливий крутний момент, а матеріали гумового сердечника сумісні з вашим носієм.

Розширений PTFE (ePTFE): чистий PTFE, без гумового сердечника. Відповідає нерівностям фланців. Відмінна хімічна стійкість і діапазон температур.

Найкраще, коли: ваш носій несумісний із жодним гумовим сердечником, вам потрібна відповідність FDA/USP або вам потрібна більш широка хімічна сумісність.

Швидке правило:

Найнижчий крутний момент + сумісність з гумою → PTFE з гумовим покриттям.

Хімічна сумісність + відповідність FDA → ePTFE.

З: Які обмеження — і які найпоширеніші помилки?

A: Температура: від -180°C до +200°C (залежить від гумового сердечника).

хімічний: pH 0-14, покриття PTFE забезпечує універсальну стійкість, але гумовий сердечник має хімічні обмеження.

Тиск: Нижче, ніж прокладки металевого сердечника, не для надзвичайно високого тиску.

Три типові помилки:

(1) Використання неправильного гумового сердечника для носія: покриття з PTFE захищає гумовий сердечник, але якщо PTFE пошкоджений, гумовий сердечник має бути сумісним із носієм.

(2) Надмірне затягування: гумовий сердечник м’який; надмірне стиснення може пошкодити покриття PTFE; використовувати низький крутний момент з контрольованою установкою.

(3) Перевищення температурних обмежень: межа температури гумового сердечника нижча, ніж у покриття з PTFE; загальна межа прокладки встановлюється гумовим сердечником, а не PTFE.
