Сідло клапана з PTFE

Сідла клапанів з ПТФЕ від Virgin забезпечують непроникне закриття, універсальну хімічну стійкість, низький робочий момент і широкий діапазон робочих температур. Як професійний виробник, Taifno пропонує різні специфікації, включаючи первинний і наповнений PTFE; будь ласка, зв’яжіться з нами та повідомте свої вимоги до програми.

Надіслати запит

Опис продукту

Сідла клапанів із PTFE придатні для температурного діапазону від -180°C до +200°C, витримують тиск до 414 бар і сумісні з діапазоном рН 0–14; у хімічних службах їх термін служби в три-п'ять разів перевищує термін служби гумових або EPDM компонентів. Taifno пропонує індивідуальні рішення та безкоштовні зразки; будь ласка, зв’яжіться з нами для отримання пропозиції та технічної підтримки.

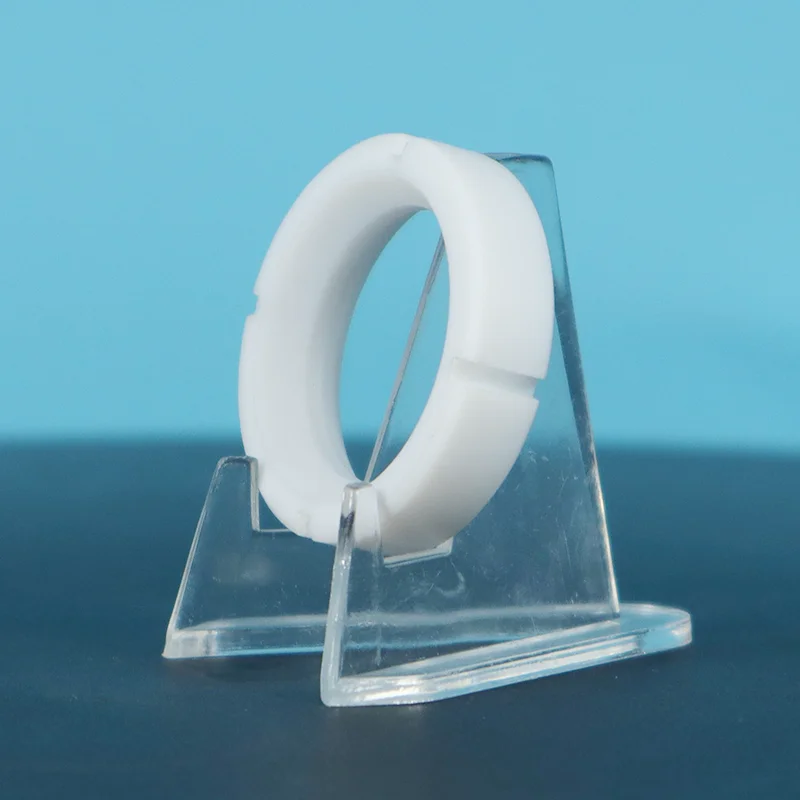

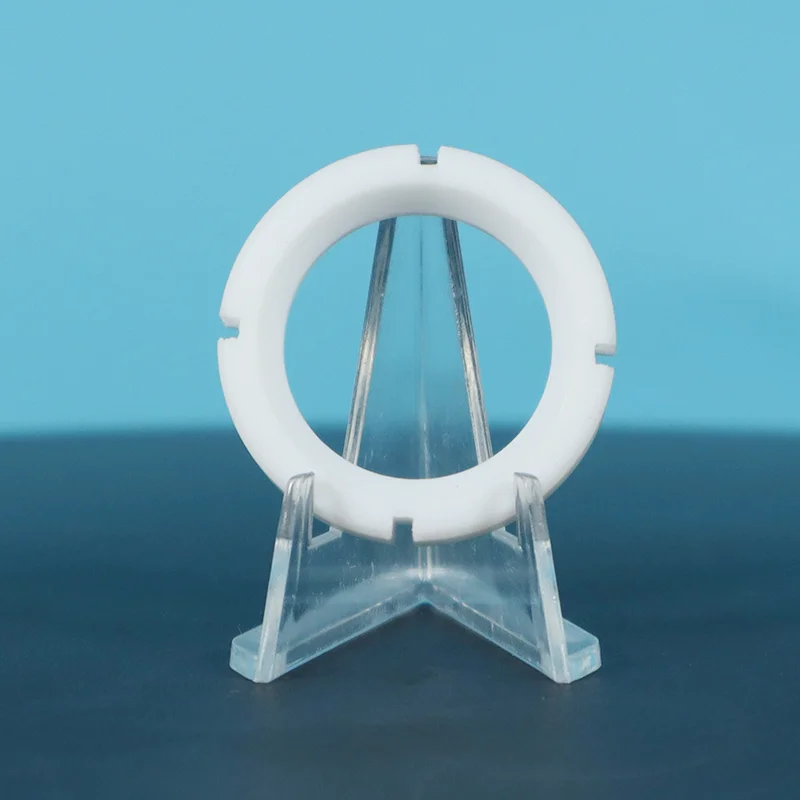

Virgin PTFE Valve Seat

Чому варто вибрати сідла клапанів із PTFE?

Проблема матеріалу сидіння

Якщо ви наразі використовуєте гумові, EPDM або металеві сідла клапанів, ви можете зіткнутися з однією чи кількома з цих проблем:

проблема	Чому це відбувається	Як це виправляє PTFE
Ваші клапани течуть через кілька місяців	Гума набухає, твердіє або руйнується під дією хімікатів	PTFE є хімічно інертним — залишається стабільним майже в усіх середовищах
Ваші клапани важко повертати	Металеві сидіння вимагають високого крутного моменту; гумові палички до носія	PTFE має найнижче тертя — плавна робота з низьким крутним моментом
ЗМІ забруднюють ваш продукт	Гума або метал можуть потрапити в процес	ПТФЕ чистий, відповідає FDA/USP — відсутність забруднень
Щороку ви замінюєте сидіння	Гума має обмежений термін служби; метал зношується	PTFE служить у 3-5 разів довше — менше замін, менше простоїв
Ви не можете досягти нульового витоку	Металеві сидіння не герметичні (лише клас IV/V)	PTFE забезпечує герметичність закриття класу VI

Три основні переваги

1. Універсальна хімічна стійкість: PTFE хімічно інертний практично до всіх кислот, основ, розчинників і вуглеводнів. Він вирішує проблеми ущільнення в хімічній, нафтовій, фармацевтичній та харчовій промисловості, з якими інші матеріали не можуть впоратися. Один матеріал для сидіння майже для кожного носія.

2. Бульбонепроникне відключення: М’які сидіння з PTFE забезпечують закриття класу VI (герметичність), що є найгерметичнішим класом витоку. Металеві сидіння не можуть цього досягти. Гума може, але гума руйнується в агресивних середовищах. PTFE забезпечує нульовий витік без хімічних обмежень.

3. Найнижче тертя: PTFE має найнижчий коефіцієнт тертя серед твердих матеріалів (0,05-0,20), що забезпечує плавну роботу клапана, низькі вимоги до крутного моменту та знижений знос приводу. Без прилипання. Жодного роздратування. Без накопичення медіа.

Порівняння: PTFE та інші матеріали сидіння

Порівняння вартості та ефективності

матеріал	Найкраще для	Вартість (початкова)	Термін служби в хімічній службі	Загальна вартість (3 роки)
Гума/EPDM	Вода, повітря, низькі температури	$ (1x)	6-12 місяців	$$$$ (3-6 замін)
метал	Висока температура, високий тиск, абразиви	$$$$ (4-5x)	5+ років	$$$ (без заміни, але висока початкова вартість)
Віргінський PTFE	Чисті хімікати, застосування FDA, низький тиск	$$ (2x)	2-3 роки	$$ (1 заміна)
Наповнений PTFE	Абразиви, високий тиск, висока температура	$$$ (3x)	3-5+ років	$ (нуль замін)

Порівняння продуктивності

Власність	Гума/EPDM	метал	Віргінський PTFE	Наповнений PTFE
Діапазон температур	від -40°C до +150°C	До 650°C+	-180°C до +200°C	-180°C до +200°C
Хімічна стійкість	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Клас ущільнення	VI клас	IV-V клас	VI клас	VI клас
Тертя	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Стійкість до повзучості	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Зносостійкість	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
Відповідає FDA	Обмежений	❌	✅ Так	✅ (тільки Virgin)
Вартість (початкова)	$	$$$$	$$	$$$
Найкраще для	Вода, повітря, низька температура	Екстремальні умови	Чисті хімікати	Абразиви, високий тиск

Короткий посібник із вибору

Якщо ваша послуга...	Виберіть...
Чисті хімікати, застосування FDA, низький тиск	Віргінський PTFE
Абразивні середовища, суспензії, високий тиск	Склонаповнений PTFE
Висока швидкість, тепловіддача, сухий хід	PTFE з вуглецевим наповненням
Чутливий до проникнення, термічний цикл, критичні хімічні речовини	TFM™ модифікований PTFE
Висока температура (вище +300°C), екстремальний тиск	Метал або PEEK
Вода, повітря, низька температура, пріоритет низьких витрат	Гума/EPDM
Не впевнений? Надішліть нам ваш носій, температуру, тиск	Ми рекомендуємо

Додатки

Основні галузі

Промисловість	застосування	Рекомендований клас
Хімічна обробка	Кульові крани, регулюючі клапани для роботи з кислотами, розчинниками, каустиками	Модифікований PTFE або TFM™
Нафта і газ	Крани кульові високого тиску, гирлове обладнання, трубопроводи	Склонаповнений або вуглецевий PTFE
Фармацевтичний	Стерильна обробка, виробництво АФІ	Віргінський PTFE (FDA/USP)
Їжа та напої	Сантехнічна арматура, розливне обладнання	Віргінський PTFE (схвалено FDA)
Целюлоза та папір	Клапани для абразивного шламу, клапани для варки	Склонаповнений PTFE
Генерація електроенергії	Парові системи, клапани охолоджувальної води	RPTFE або PEEK
Кріогенна служба	СПГ, рідкий кисень, кріогенні рідини	PCTFE або модифікований PTFE

Типове обладнання

Кульові крани плаваючі та цапфові

Поворотні клапани

Засувки та засувки

Заглушки

Регулюючі клапани

Зворотні клапани

Factory Factory Factory Factory

Програми реального світу

Приклад 1: Модифікований TFM™ PTFE вирішив проблему проникнення

Завдання: клієнт виробника кульових кранів використовував сідла клапанів з PTFE, які не забезпечували достатньої стійкості до деформації, зносу та проникнення. PTFE також мав тенденцію розбухати та стискатися, створюючи неідеальне ущільнення.

Рішення: матеріал сідла клапана замінено на модифікований TFM™ PTFE із значно більшою стійкістю до деформації та нижчим рівнем проникнення. Цей матеріал також забезпечує більш гладку поверхню, зменшуючи тертя та покращуючи ущільнення м’яча до сідла.

Результат: нове сидіння забезпечило кращий опір проникненню, покращену стабільність розмірів і покращену структурну цілісність. Зараз виробник виробляє сідла клапанів розміром від ¾ до 54 дюймів, які застосовуються в хімічній, етаноловій, нафтогазовій, залізничній, паперовій та харчовій промисловості.

Підсумок: одна зміна матеріалу вирішила три проблеми: проникнення, деформацію та тертя. Подальші заміни не потрібні.

Приклад 2: Термін служби сидіння з ПТФЕ подвоюється

Виклик: Виробник концентрату для напоїв зіткнувся з несправністю ущільнювачів на поворотних заслінках через агресивні ароматичні хімічні речовини за температури нижче 50°C і тиску нижче 5 бар. Ущільнювач OEM FPM набухав, зморщувався та відшаровувався під хімічним впливом.

Рішення: замінено FPM на сидіння на основі PTFE.

Результат: Нове сидіння на основі PTFE прослужило 3 місяці, порівняно з оригінальним сидінням FPM, яке прослужило 1,5 місяця. Подвоєний термін служби. Зменшення часу простою на технічне обслуговування на 50%.

Підсумок: Просте оновлення матеріалу. 2 рази довший термін служби. Половина простою.

Приклад 3: PTFE зі склонаповненим — у 8 разів довший термін служби

Завдання: на гірничому виробництві кожні 4-6 тижнів замінювали сідла клапанів на шламових клапанах, які транспортували частинки абразивної руди. Сидіння з первинного PTFE швидко зношувалися, що спричиняло часті перерви у виробництві.

Рішення: модернізовано до склонаповнених PTFE сидінь із підвищеною зносостійкістю та міцністю.

Результат: Сидіння прослужили 8 місяців, у 8 разів довше ніж із первинного PTFE. Час безвідмовної роботи значно покращився. Інтервали технічного обслуговування подовжені від тижнів до місяців.

Підсумок: одна зміна. У 8 разів довший термін служби. Скорочення часу простою на 80%.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Технічні характеристики

Параметр	Віргінський PTFE	Склонаповнений	Карбоновий	TFM™ Модифікований
Діапазон температур	-180°C до +200°C	-196°C до +260°C	-200°C до +230°C	-200°C до +260°C
Діапазон тиску	До 70 бар	Клас 800+	Клас 800+	Клас 800+
Стійкість до повзучості	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Зносостійкість	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Хімічна стійкість	pH 0-14	Відмінно (не HF/луг)	Відмінно (без окислювачів)	pH 0-14
Стійкість до проникнення	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Відповідає FDA	✅ Так	❌ Ні	❌ Ні	✅ Так
Колір	Білий	Сіро-білий	чорний	Білий

Доступні оцінки

Оцінка	Найкраще для	Ключова перевага	Хімічний ліміт	Вартість
Віргінський PTFE	Чисті хімікати, FDA, низький тиск	Універсальна хімічна стійкість, мінімальне тертя	Холодний потік під навантаженням	$
Склонаповнений PTFE	Абразиви, шлами, високе навантаження	Найкраща зносостійкість, міцність	Не для HF або сильного лугу	$$
PTFE з вуглецевим наповненням	Висока швидкість, тепловіддача	Теплопровідність, низьке тертя	Не для сильних окислювачів	$$
TFM™ Модифікований PTFE	Критичні служби, чутливі до проникнення	Найнижча проникність, найкраще відновлення стресу	Вища вартість	$$$
PCTFE	Кріогенний сервіс, високий тиск	Чудова низька температура	Обмежено до +150°C	$$$
PEEK	Екстремальна температура, високе навантаження	Highest strength, wear resistance	Дуже висока вартість	$$$$

Гарантія якості

100% первинна смола — без повторного подрібнення та вторинної переробки. Стабільна якість, партія за партією.

Повна відстежуваність — відстеження кожної партії від сировини до готового продукту. Сертифікати матеріалів надаються за запитом.

Точна обробка — Сидіння оброблені з точністю до жорстких допусків (точність ±0,1 мм) за допомогою токарних верстатів з ЧПК.

Сертифікат ISO 9001 — виробничі процеси сертифіковані відповідно до систем управління якістю ISO.

Доступні сорти, сумісні з FDA — марки PTFE Virgin відповідають вимогам FDA 21 CFR 177.1550.

Підтримка спеціального дизайну — Інженерна підтримка для оптимізації геометрії сідла для конкретної конструкції клапана.

Test Test Test Test

FAQ

З: Що таке сідло клапана Virgin PTFE і як мені дізнатися, чи потребує заміни моє?

A: Ущільнювальний компонент, де кулька, диск або пробка стикається з корпусом клапана. PTFE забезпечує універсальну хімічну стійкість, низьке тертя та герметичність закриття класу VI.

Замініть, коли ви бачите: витік через закритий клапан, вищий за нормальний робочий крутний момент, видимий знос або подряпини, або після тривалої експлуатації в складних умовах.

Якщо ви не впевнені, надішліть нам фотографію та характеристики свого клапана, ми допоможемо вам діагностувати.

Q: Первинний PTFE проти наповненого PTFE, який клас підходить для мого клапана?

A: Три запитання, які варто поставити собі:

Ваш носій чистий чи абразивний? Чистий → Первинний PTFE. Абразив → Склонаповнений.

Температура висока чи вам потрібне відведення тепла? → Карбоновий.

Проникнення викликає занепокоєння чи вам потрібне найдовше життя? → TFM™ змінено.

Швидке правило: Первичний PTFE для чистоти та відповідності FDA. Наповнений PTFE для міцності, зносостійкості та тривалого терміну служби.

Надішліть нам ваш носій, температуру, тиск, ми рекомендуємо правильну оцінку в одній відповіді.

З: Які обмеження та найпоширеніша помилка?

A: ТемператураТемпература: від -180°C до +200°C.

Тиск: up to 414 bar, varies by grade and design.

Хімічні межі:

Склонаповнений: не для HF або сильного лугу

Наповнений вуглецем: не для сильних окислювачів

Віргінські PTFE & TFM™: Не для розплавлених лужних металів або фтору

Найпоширеніша помилка: Надмірне стиснення. PTFE вимагає точної посадкової сили. Занадто сильне стиснення пошкоджує сидіння; занадто мало викликає витік.
