На хімічному заводі технік з технічного обслуговування стикається з протіканням фланця на великій посудині неправильної форми. Фланець не стандартного розміру, і на складі немає попередньо вирізаної прокладки. У минулому це означало б дорогу та тривалу затримку: замовлення індивідуальної прокладки, очікування доставки та зупинка процесу, поки вона не прибуде. Сьогодні технік тягнеться до рулону розширеного PTFE шнура. За кілька хвилин шнур обрізається на потрібну довжину, обмотується навколо фланця, а болти затягуються. Витік закрито. Це потужність шнура з розширеного PTFE: він дозволяє формувати прокладку на місці, саме там і коли це потрібно. Це усуває потребу у великому асортименті попередньо вирізаних прокладок і забезпечує універсальне рішення для фланців будь-якого розміру та форми.
Питання про те, як розширений PTFE шнур утворює прокладку на місці, є питанням матеріалознавства та практичної техніки. Розширений PTFE є унікальним матеріалом, який є м’яким, стискається та має високу форму. Коли він стискається між двома гранями фланців, він затікає в нерівності поверхні та створює щільне, надійне ущільнення. Форма шнура дозволяє легко використовувати та встановлювати навіть у важкодоступних місцях. Його можна розрізати ножем, обернути навколо фланця та з’єднати на кінцях простим нахлестом. У цій статті пояснюється процес формування прокладки на місці за допомогою розширеного PTFE шнура. Ми розглянемо властивості матеріалу, покрокову процедуру монтажу, критичні фактори, які визначають ефективність ущільнення, і специфікації для нашихВироби з експандованого PTFEз нашого заводу в Нінбо Тайфно PTFE Plastic Products Co., Ltd.

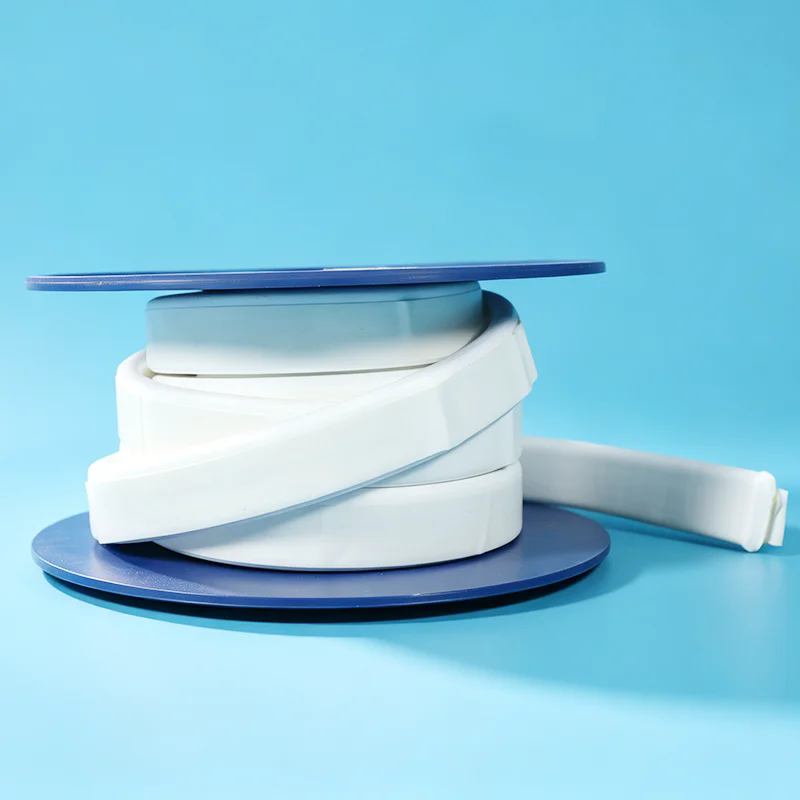

Розширений PTFE шнур — це ущільнювальний матеріал, виготовлений із 100% чистого PTFE, який було розширено за допомогою фірмового процесу. Розширення створює мікропористу структуру, що складається з тонких, з’єднаних між собою волокон. Така структура надає матеріалу унікальних властивостей: він м’який, гнучкий, добре стискається. На відміну від твердого PTFE, який є жорстким і його важко пристосувати до нерівних поверхонь, розширений PTFE є еластичним і його можна легко формувати та стискати. Форма шнура зазвичай являє собою круглий або квадратний профіль, який доступний у діапазоні діаметрів. Він поставляється на котушці або в коробці, що дозволяє легко дозувати та нарізати на необхідну довжину. У наведеній нижче таблиці наведено основні властивості шнура зі спіненого PTFE, які роблять його ідеальним для виготовлення прокладок на місці.
| Власність | опис | Перевага для виготовлення прокладок на місці |
| Хімічна інертність | Стійкий практично до всіх хімічних речовин | Можна використовувати з агресивними середовищами |
| Діапазон температур | -200°C до +260°C | Підходить для екстремальних температур |
| Стисливість | Висока стисливість і зручність | Відповідає нерівним поверхням фланців |
| гнучкість | М'який і простий у використанні | Можна обернути фланець будь-якої форми |
| Стійкість до повзучості | Низька повзучість під навантаженням | Зберігає силу ущільнення протягом тривалого часу |
| Не забруднює | Чистий PTFE, без добавок | Підходить для харчової, фармацевтичної та високочистої промисловості |
наNingbo Taifno PTFE Plastic Products Co., Ltd., наша фабрика спеціалізується на виробництві експандованих PTFE продуктів, включаючи шнур, стрічку, лист і герметик для швів. Ми використовуємо запатентований процес розширення, який виробляє однорідний, високоякісний матеріал з чудовими властивостями ущільнення. Наш розширений PTFE шнур доступний у різних розмірах і профілях, щоб відповідати різним конфігураціям фланців. Ми також надаємо технічну підтримку та надаємо вказівки щодо встановлення, щоб гарантувати нашим клієнтам досягнення найкращих можливостей ущільнення.
Формування прокладки на місці за допомогою розширеного PTFE шнура є простим процесом, але він вимагає ретельності та уваги до деталей, щоб забезпечити надійне ущільнення. Процедуру можна розбити на п’ять основних етапів: підготовка, вимірювання, різання, встановлення та затягування. Перший крок – підготовка. Поверхні фланців повинні бути чистими, сухими та вільними від масла, мастила та старого матеріалу прокладки. Будь-яку іржу або накип необхідно видалити за допомогою дротяної щітки або скребка. Болти слід оглянути і при необхідності змастити. Другий крок - вимірювання. Необхідна довжина шнура визначається довжиною окружності фланця. Бажано додати невелику додаткову довжину, щоб забезпечити з’єднання внахлест. Третій крок - різання. Шнур розрізають гострим ножем або ножицями. Зріз повинен бути чистим і квадратним. Четвертий крок - установка. Шнур обмотується навколо поверхні фланця, починаючи з отвору для болта й рухаючись навколо. Кінці шнура перекриваються принаймні на діаметр шнура. П'ятий крок - затягування. Болти затягуються зіркоподібно, щоб забезпечити рівномірне стиснення прокладки. У наведеній нижче таблиці підсумовано кроки.
| Крок | Дія | Ключові міркування |
| Підготовка | Очистіть і перевірте поверхні фланців | Видаліть весь старий матеріал прокладки, масло та сміття |
| Вимірювання | Виміряйте окружність поверхні фланця | Додайте 10-20 мм для шва внахлест |
| Нарізка | Відріжте шнур потрібної довжини | Використовуйте гострий ніж; зробіть чистий квадратний розріз |
| монтаж | Оберніть шнур навколо поверхні фланця | Перекривайте кінці принаймні на один діаметр шнура |
| Затягування | Затягніть болти у вигляді зірки | Затягуйте поступово і рівномірно, щоб уникнути надмірного стиснення |
На нашому заводі ми надаємо докладні інструкції зі встановлення разом із нашими виробами з розширеного PTFE. Ми також пропонуємо навчання та підтримку на місці для наших клієнтів, щоб переконатися, що їхні групи технічного обслуговування можуть правильно та надійно формувати прокладки. Наша мета — зробити процес виготовлення прокладки на місці максимально простим і надійним.
Ефективність герметизації прокладки на місці, виготовленої зі шнура зі спіненого PTFE, залежить від кількох факторів. По-перше, це стиснення канатика. Шнур має бути достатньо стиснутим, щоб заповнити нерівності поверхні фланців і створити безперервне ущільнення. Однак надмірне стиснення може пошкодити шнур і знизити його пружність. Правильне стиснення досягається вибором правильного діаметра шнура для фланцевого зазору та затягуванням болтів із рекомендованим крутним моментом. Другим фактором є стик внахлест. Кінці шнура повинні бути правильно накладені внахлест, щоб забезпечити безперервне з’єднання. Нахлест повинен бути не менше діаметра шнура, і він повинен бути розташований подалі від отворів для болтів. Третій фактор - стан фланця. Поверхні фланців повинні бути чистими, плоскими і без пошкоджень. Якщо фланець деформований або покритий корозією, прокладка може не ущільнюватися належним чином. Четвертий фактор - навантаження на болт. Болти повинні бути затягнуті рівномірно з правильним крутним моментом, щоб забезпечити рівномірне стиснення прокладки. У наведеній нижче таблиці підсумовано ці фактори.
| Фактор | Вплив на ефективність ущільнення | Рекомендація |
| Стиснення шнура | Недостатньо: витоків; надмірний: пошкодження | Виберіть правильний діаметр; затягніть до рекомендованого крутного моменту |
| Стик перекриття | Погане перекриття: шлях витоку | Перекриття принаймні на один діаметр шнура |
| Стан фланця | Шорсткі або пошкоджені поверхні: шлях витоку | Очистіть і перевірте фланці перед встановленням |
| Болтове навантаження | Нерівномірне навантаження: нерівномірне стиснення | Затягніть у формі зірки до правильного крутного моменту |
| температура | Теплове розширення/скорочення впливає на стиснення | Виберіть марку шнура для діапазону температур |
У Ningbo Taifno PTFE Plastic Products Co., Ltd. наша фабрика постачає розширений PTFE шнур у діапазоні щільностей і діаметрів, щоб відповідати різним умовам фланців і вимогам до стиснення. Ми також надаємо технічні вказівки щодо правильної процедури встановлення та рекомендованого моменту затягування болтів. Наша мета — допомогти нашим клієнтам щоразу отримувати надійне ущільнення.
Розширений PTFE є одним із кількох матеріалів, які використовуються для виготовлення прокладок на місці. Інші поширені матеріали включають лист зі стисненого волокна, графітову стрічку та гумовий шнур. Кожен матеріал має свої сильні і слабкі сторони. Розширений PTFE унікальний завдяки поєднанню хімічної інертності, температурної стійкості та стисливості. Він більш хімічно стійкий, ніж гума та стиснене волокно, а також більш стисливий і зручніший, ніж графітова стрічка. У таблиці нижче порівнюється спінений PTFE з іншими поширеними матеріалами прокладок.
| матеріал | Хімічна стійкість | Діапазон температур | Стисливість | Можливість формування на місці | Відносна вартість |
| Розширений PTFE | Чудово | -200°C до +260°C | Чудово | Чудово | Високий |
| Лист зі стисненого волокна | добре | -100°C до +200°C | добре | Помірний | Середній |
| Графітова стрічка | Чудово | -200°C до +450°C | Помірний | добре | Середньо-високий |
| Гумовий шнур | Бідний | від -40°C до +100°C | Чудово | Чудово | Низький |
На нашому заводі ми виробляємо розширені PTFE продукти, які розроблені, щоб перевершити конкуруючі матеріали в найвимогливіших сферах застосування. Наш розширений PTFE шнур виготовлено зі 100% чистого PTFE і не містить наповнювачів або добавок, які можуть поставити під загрозу його хімічну стійкість або чистоту. Ми також пропонуємо ряд щільностей і профілів, які відповідають різним вимогам ущільнення. Наша команда інженерів може допомогти вам вибрати правильний матеріал для вашого конкретного застосування.
Ключові технічні характеристики шнура зі спіненого PTFE включають діаметр, щільність, міцність на розрив, температурний діапазон і хімічну стійкість. У таблиці нижче наведено зведення типових специфікацій для нашого розширеного PTFE шнура.
| Специфікація | Опції | Примітки |
| Діаметр | 3 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 15 мм | Інші розміри доступні за запитом |
| Профіль | Кругла, квадратна | Квадрат забезпечує більший контакт з поверхнею |
| Щільність | 0,6 - 1,0 г/см³ | Менша щільність для більшої стисливості |
| Міцність на розрив | > 10 МПа | Достатній для транспортування та встановлення |
| Діапазон температур | -200°C до +260°C | Безперервне обслуговування |
| Хімічна стійкість | pH 0 - 14 | Стійкий практично до всіх хімічних речовин |
| Стандартна довжина | 5 м, 10 м, 15 м на котушку | Доступна індивідуальна довжина |
У Taifno PTFE Plastic наша фабрика виробляє розширений PTFE шнур, щоб відповідати цим специфікаціям та іншим. Ми можемо налаштувати діаметр, щільність і довжину відповідно до ваших конкретних вимог. Наша система контролю якості включає перевірку розмірів, вимірювання щільності та випробування на розтяг, щоб гарантувати, що кожна котушка шнура відповідає нашим високим стандартам.
Питання 1: Яку максимальну температуру може витримати шнур із спіненого PTFE?
Відповідь: розширений PTFE шнур може витримувати тривалу робочу температуру від -200°C до +260°C. Для короткочасних екскурсій він витримує температуру до 300°C. При температурах вище 260°C матеріал може почати руйнуватися, і його герметичні характеристики можуть бути порушені. Для застосувань вище цієї температури може знадобитися інший матеріал, наприклад графіт.
Питання 2: Як з’єднати кінці розширеного PTFE шнура?
Відповідь: кінці розширеного PTFE шнура повинні перекриватися принаймні на діаметр шнура. Наприклад, якщо ви використовуєте шнур товщиною 6 мм, нахлест має бути не менше 6 мм. Перекриття має бути розташоване подалі від отворів для болтів, щоб уникнути витоку. Деякі інсталятори вважають за краще звужувати кінці шнура, щоб створити більш гладке з’єднання, але це не обов’язково для більшості застосувань.
Запитання 3: Чи можна повторно використовувати шнур із спіненого PTFE?
Відповідь: розширений PTFE шнур, як правило, не рекомендується для повторного використання. Після того як шнур стиснено, він втрачає частину своєї пружності та може не ущільнюватися належним чином у разі повторного використання. Для критичних застосувань завжди найкраще використовувати новий шнур. Вартість шнура низька порівняно з вартістю витоку та пов’язаного простою.
Запитання 4: Яка різниця між шнуром з розширеного PTFE та стрічкою з розширеного PTFE?
Відповідь: Шнур з спіненого ПТФЕ - це круглий або квадратний профільний матеріал, який використовується для формування прокладок для фланців. Розширена тефлонова стрічка — це плоский стрічковий матеріал, який використовується для герметизації різьби та обмотування навколо неправильної форми. Обидва виготовлені з одного і того ж спіненого PTFE матеріалу, але вони використовуються для різних застосувань. Шнур для виготовлення прокладки; стрічка призначена для ущільнення різьби та інших завдань ущільнення.
Запитання 5: Чи підходить шнур із спіненого PTFE для харчової та фармацевтичної промисловості?
Відповідь: Так, розширений PTFE шнур, виготовлений із 100% чистого PTFE, підходить для харчової та фармацевтичної промисловості. Він нетоксичний, не забруднює та стійкий до очисних хімікатів і процесів стерилізації, які використовуються в цих галузях. Наша фабрика може надати харчовий та фармацевтичний шнур із розширеного PTFE, який відповідає відповідним нормативним вимогам.
Шнур з спіненого PTFE є універсальним і надійним матеріалом для формування прокладок на місці. Його унікальне поєднання хімічної інертності, термостійкості та стисливості робить його придатним для найвимогливіших застосувань. Процес виготовлення прокладки на місці простий: підготуйте фланець, відміряйте та відріжте шнур, оберніть його навколо фланця, перекрийте кінці та затягніть болти. За допомогою правильної техніки та правильного матеріалу герметичне ущільнення можна досягти за лічені хвилини. У Ningbo Taifno PTFE Plastic Products Co., Ltd. наша фабрика спеціалізується на виробництві виробів із розширеного PTFE, включаючи шнур, стрічку та лист. Ми прагнемо забезпечувати наших клієнтів високоякісними матеріалами та технічною підтримкою, щоб забезпечити успіх їх ущільнення.
Незалежно від того, чи є ви техніком з технічного обслуговування, керівником підприємства чи дистриб’ютором, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги. Ми можемо надати зразки, технічні дані та інструкції з монтажу. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для промислових ущільнень у всьому світі.
Зв’яжіться з Ningbo Taifno PTFE Plastic Products Co., Ltd. сьогодніщоб обговорити ваші вимоги до виробів із розширеного PTFE та дізнатися, як наш шнур може спростити виготовлення прокладок на місці.
-
