Прокладка конверта з PTFE типу B

Прокладка оболонки з ПТФЕ типу B виготовляється з блоку ПТФЕ в квадратний поперечний переріз, повністю закриваючи серцевину наповнювача без щілин. Краща цілісність ущільнення, ніж тип A. Нижча вартість, ніж твердий PTFE.

Надішліть свій розмір фланця та носії до Taifno, ми є професійним виробником і можемо запропонувати індивідуальні рішення.

Що таке прокладка конверта з PTFE типу B?

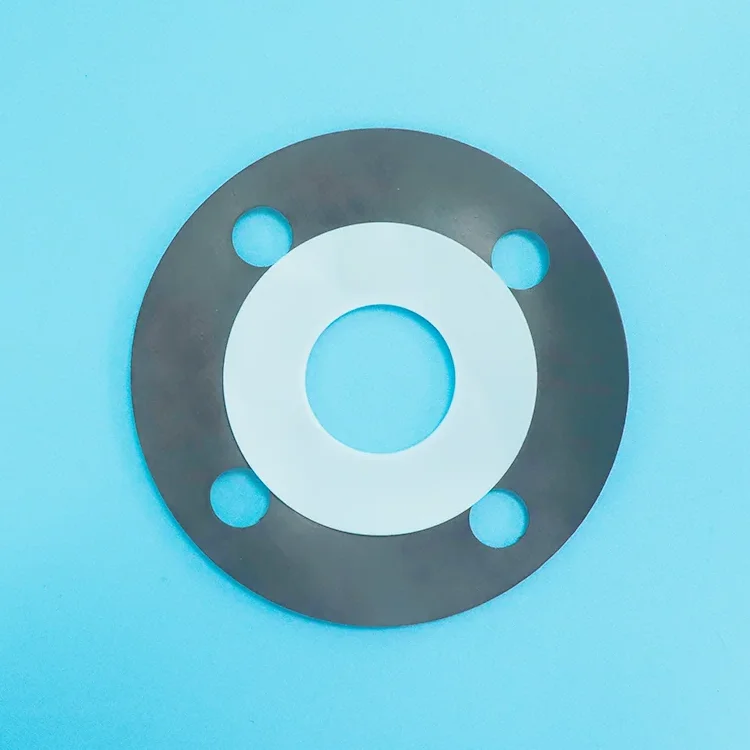

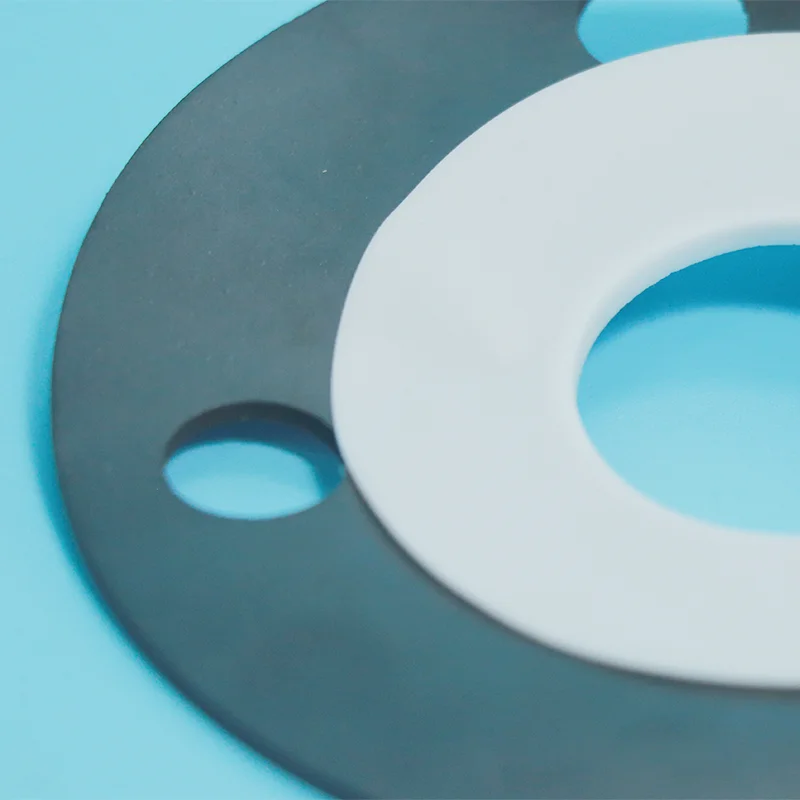

Прокладка оболонки з ПТФЕ типу B складається із зовнішньої оболонки з ПТФЕ, виготовленої з твердого блоку або листа ПТФЕ, яка повністю закриває серцевину з м’якого наповнювача. На відміну від типу A (який має щілину, вирізану із зовнішнього краю), тип B має квадратний поперечний переріз і не має щілини — серцевина наповнювача повністю запечатана всередині оболонки з PTFE.

Структура:

ПТФЕ оболонка: виготовлена ​​з ПТФЕ блоку або листа в квадратний поперечний переріз, повністю інкапсулюючи наповнювач без відкритої щілини

Серцевина наповнювача: неметалічний матеріал, як-от безазбестовий гумовий лист, стиснене волокно або графітовий композитний лист

Конструкція типу B: Повний конверт із обробленим квадратним перерізом, без щілин, без відкритого наповнювача, краща герметичність

Ключові характеристики:

Немає щілини: наповнювач повністю закритий оболонкою з PTFE, немає відкритих слабких місць

Краща цілісність ущільнення: оброблена конструкція забезпечує чудову ефективність ущільнення порівняно з типом A

Відповідність внутрішнього діаметра: внутрішній діаметр можна обробити відповідно до отвору фланця, запобігаючи турбулентності потоку та зменшуючи ерозію

Керівництво з порівняння та вибору

Тип A проти типу B проти типу C проти твердого PTFE

Короткий посібник із вибору

Основні програми

Технічні характеристики

Властивості прокладки конверта з PTFE типу B

Доступні варіанти наповнювача

Кейс-стаді

На великому нафтохімічному заводі в Шанхаї вихідний трубопровідний клапан газового компресора для крекінгу етилену (клас 300) працював в умовах, що містять H₂S, під впливом корозійних середовищ, підвищених температур, коливань тиску та частих циклів пуск-зупинка. Оригінальні спіральні намотані прокладки поступово втрачали герметичність під час тривалої експлуатації через корозію матеріалів обмотки та компонентів наповнювача, створюючи потенційні ризики витоку та збільшуючи вимоги до обслуговування.

Щоб вирішити ці проблеми, завод замінив існуючі прокладки на прокладки типу B з PTFE. Завдяки гнучкому сердечнику, повністю покритому PTFE, ця конструкція забезпечує відмінну стійкість до H₂S, кислот, лугів та інших агресивних хімікатів, одночасно запобігаючи прямому контакту між технологічним середовищем і внутрішнім матеріалом наповнювача. Стисливий сердечник також забезпечує покращену ефективність відновлення, дозволяючи прокладці компенсувати нерівності фланця та коливання тиску під час роботи.

Після встановлення прокладки з PTFE типу B досягли стабільної герметичності у випускному клапані компресора газу етиленового крекеру. Протягом 4-річного циклу технічного обслуговування система підтримувала нульові витоки, демонструючи довгострокову надійність технології прокладки з PTFE у складних нафтохімічних ущільненнях, одночасно зменшуючи частоту технічного обслуговування та покращуючи безпеку експлуатації.

FAQ

Питання: Що таке прокладка для конверта з PTFE типу B і коли її слід використовувати?

A: Прокладка оболонки з PTFE типу B — це оброблена оболонка з PTFE з квадратним поперечним перерізом, яка повністю охоплює серцевину з м’якого наповнювача без щілин. Повна оболонка забезпечує чудову цілісність герметизації порівняно з типом A (щілинний тип), немає відкритого наповнювача, немає потенційно слабких місць. Внутрішній діаметр може бути оброблений відповідно до отвору фланця, запобігаючи турбулентності потоку.

Використовуйте тип B, коли: Вам потрібна краща надійність ущільнення, ніж тип A, для корозійного впливу середнього та високого тиску (до 5,0 МПа), але ви не хочете платити за міцний PTFE.

Коли НЕ використовувати тип B: Додатки з низьким тиском, чутливі до вартості, де достатньо типу А. Для використання під високим тиском або великим діаметром розгляньте тип C. Для максимальної хімічної чистоти та відсутності ризику проникнення розгляньте твердий PTFE.

Питання: Тип B проти суцільної прокладки з PTFE, яку мені вибрати?

В: Тип B (конверт) забезпечує хімічну стійкість оболонки з ПТФЕ зі стисливістю за рахунок наповнювача за нижчою ціною, ніж твердий ПТФЕ.

Однак серцевина наповнювача може бути пошкоджена, якщо середовище з часом проникне через тефлонову оболонку. Суцільна прокладка з ПТФЕ забезпечує максимальну хімічну стійкість і чистоту, без наповнювача й ризику проникнення.

Але він коштує значно дорожче і є менш пружним (немає наповнювача, який забезпечує пружність).

Швидке правило:

Середній тиск, економічна, корозійна експлуатація → Тип B.

Високий тиск, надчистий, критична експлуатація, ризик проникнення не прийнятний → Твердий PTFE.

З: Які обмеження та які найпоширеніші помилки?

A: Температура: До +200°C.

Тиск: до 5,0 МПа (50 бар).

хімічний: pH 0-14 універсальна стійкість, НЕсумісний з розплавленими лужними металами або елементарним фтором при високих температурах. З часом PTFE може проникати деякими хімічними речовинами (азотною кислотою, хлором, оксидом етилену).

Типові помилки:

(1) Використання типу B у програмах, де середовище проникає через PTFE: деякі хімічні речовини можуть проникати через PTFE з часом і впливати на серцевину наповнювача, регулярно замінюйте прокладки або використовуйте тверді прокладки з PTFE.

(2) Надмірне затягування: надмірне стиснення може пошкодити тефлонову оболонку, використовуйте контрольований крутний момент.

(3) Неправильний вибір розміру: типи A та B рекомендовані для розмірів до DN500, для більших діаметрів перевага надається типу C.
