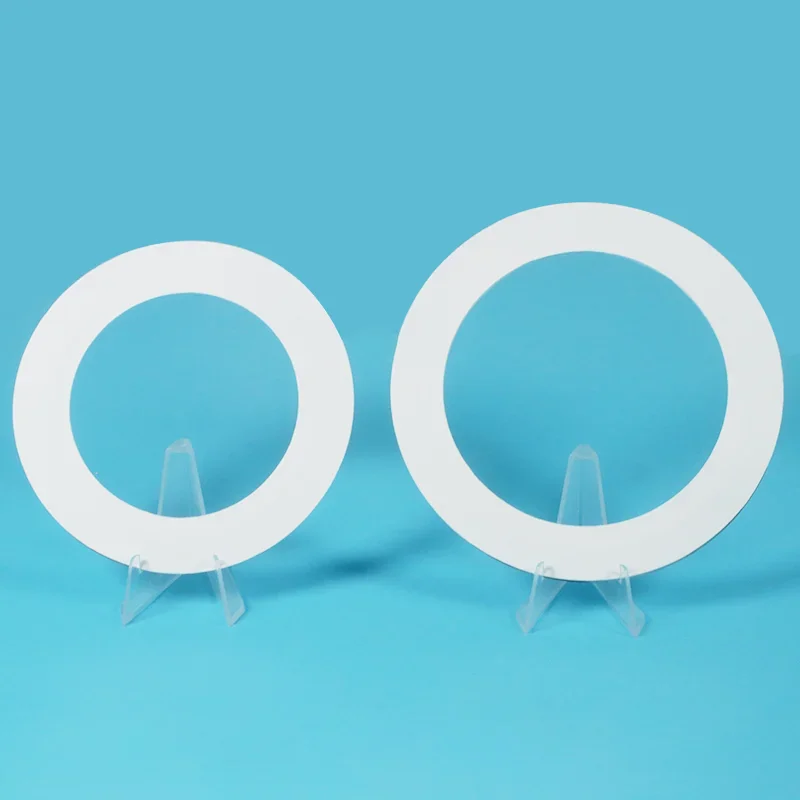

A Прокладка з розширеного PTFE з металевим покриттямпоєднує в собі хімічну стійкість і відповідність спіненому PTFE зі структурною підтримкою металевого шару. Ця конструкція розроблена для вимогливих умов ущільнення, де звичайні м’які прокладки з PTFE можуть потребувати додаткової стабільності розмірів або механічного посилення. Зіставляючи металевий шар, марку розширеного PTFE, розміри прокладки, конструкцію фланця, температуру, тиск і технологічне середовище, покупці можуть отримати більш надійне рішення для ущільнення. У цьому посібнику пояснюється, як працює конструкція, де це корисно, що слід враховувати під час вибору та як Ningbo Taifno PTFE Plastic Products Co., Ltd. може підтримувати індивідуальні вимоги до ущільнювачів PTFE.
A Прокладка з розширеного PTFE з металевим покриттямце композитний герметизуючий компонент, який поєднує шар спіненого політетрафторетилену з металевою арматурою або структурою облицювання. Мета цієї комбінації проста: поєднати ущільнювальні характеристики спіненого PTFE з додатковою механічною опорою з металу.
Розширений PTFE цінується за його структуру з високим ступенем стиснення та здатність пристосовуватися до нерівностей поверхні. На відміну від жорсткого листа PTFE, його розширена структура може легше адаптуватися до недоліків на поверхнях фланців. Дослідження прокладкових матеріалів із спіненого PTFE продемонструвало високу стисливість і міцну герметичність, а також вивчало релаксацію повзучості, відновлення, утримання крутного моменту та газопроникність.
Металевий компонент забезпечує інший набір характеристик. Це може допомогти зміцнити прокладку, покращити стабільність розмірів і підтримувати ущільнювальну структуру, коли застосування включає вимогливі механічні умови. Таким чином, кінцева продуктивність залежить не тільки від матеріалу PTFE, а й від типу металу, товщини, геометрії, профілю прокладки, стану фланця та умов експлуатації.
Конструкція прокладки з розширеного PTFE з металевим покриттям може відрізнятися залежно від передбачуваного застосування. Типова конструкція включає ущільнювальний елемент з розширеного PTFE разом із металевим армуючим шаром. Різні конструкції можуть бути обрані відповідно до розмірів фланців, умов тиску, температури, хімічного впливу та необхідних механічних характеристик.
Забезпечує хімічну стійкість, стисливість, характеристики низького тертя та відповідність поверхні фланця.
Забезпечує додаткове структурне посилення та стабільність розмірів, якщо для застосування потрібна більш надійна ущільнювальна структура.
Передає компресію на прокладку та визначає, наскільки ефективно прокладка заповнює нерівності поверхні.
Цей комбінований підхід особливо корисний, коли герметизація вимагає не лише хімічної сумісності. Прокладка повинна підтримувати достатню контактну напругу протягом терміну служби, компенсувати дефекти поверхні та залишатися сумісною з технологічним середовищем.
Вибір прокладки рідко залежить від однієї властивості. Промисловим покупцям зазвичай потрібно збалансувати хімічну сумісність, температуру, тиск, стан фланців, вимоги до встановлення, термін служби та витрати на технічне обслуговування. Прокладка з розширеного PTFE з металевим покриттям може вирішити декілька з цих міркувань в рамках однієї композитної конструкції.
PTFE відомий своєю широкою стійкістю до агресивних хімічних речовин. Це робить спінений PTFE придатним для багатьох хімічних середовищ, що включають корозійні рідини, гази, розчинники, кислоти та луги. Однак сумісність завжди слід підтверджувати для фактичного середовища, концентрації, температури та умов експлуатації, а не припускати універсальну сумісність.
Однією з головних переваг спіненого PTFE є його здатність прилягати до нерівностей поверхні фланців. Ця характеристика може бути особливо корисною, коли ущільнювальні поверхні не ідеально гладкі або коли обладнання зазнало зносу під час тривалої експлуатації.
Металевий компонент може забезпечити додаткову структурну підтримку порівняно з м’яким ущільнювальним елементом з PTFE, який використовується окремо. Це може бути корисним, коли стабільність розмірів і механічна міцність є важливими міркуваннями конструкції.
Оскільки прокладка поєднує в собі різні характеристики матеріалу, інженери можуть розробити ущільнювальну структуру відповідно до фактичного робочого середовища, а не покладатися на одну властивість матеріалу. Правильна конфігурація може допомогти вирішити вимогливу геометрію фланця та умови процесу.
Витік може призвести до перерв у виробництві, втрати продукту, забруднення обладнання та робіт з технічного обслуговування. Правильно вибрана та належним чином встановлена прокладка може допомогти зменшити ці ризики, зберігаючи ефективну герметичність протягом усього запланованого терміну служби.
Поєднання спіненого PTFE та металевого армування робить цю концепцію прокладки актуальною для промислових систем, де хімічна стійкість і механічна стабільність є важливими. Фактична придатність завжди повинна підтверджуватися повною робочою специфікацією.
| Промисловість | Типові зони ущільнення | Основні міркування |
|---|---|---|
| Хімічна обробка | Трубопроводи, реактори, арматура, посудини | Хімічна сумісність і контроль витоків |
| Нафтохімічна | Фланці, технологічне обладнання, трубопроводи | Сумісність температури, тиску та середовища |
| Фармацевтичний | Технологічні лінії та обладнання | Чистота матеріалу та вимоги до очищення |
| Переробка харчових продуктів | Трубопровідне та технологічне обладнання | Нормативні та матеріальні вимоги |
| Генерація електроенергії | Теплообмінники, трубопроводи, обладнання | Термічний цикл і стабільність фланців |
| Напівпровідник | Системи доставки газу та хімікатів | Чистота і технологічна сумісність |
Поширеною помилкою при покупці є вибір прокладки лише на основі номінального розміру або назви матеріалу. Більш надійним підходом є оцінка повного середовища ущільнення.
| Фактор відбору | Інформація для надання |
|---|---|
| Середній | Хімічна назва, концентрація та агрегатний стан |
| Температура | Нормальна, мінімальна та максимальна робочі температури |
| Тиск | Робочий і можливий піковий тиск |
| Фланець | Тип, розміри, матеріал і стан поверхні |
| Прокладка | Товщина, профіль, розміри та вимоги до армування |
Навіть високоефективна прокладка може вийти з ладу, якщо умови встановлення невідповідні. Поверхні фланців слід оглянути та очистити перед складанням. Перед встановленням нової прокладки слід усунути сторонні частинки, залишки старих прокладок, продукти корозії та пошкодження поверхні.
Також слід уникати надмірного стиснення. Правильне монтажне навантаження залежить від конструкції прокладки, конструкції фланця, системи болтів і умов експлуатації. Для критичного обладнання інженерні розрахунки та рекомендації виробника щодо встановлення повинні мати пріоритет над загальними значеннями крутного моменту.
Різні матеріали прокладки вирішують різні проблеми ущільнення. Наступне порівняння надає практичну відправну точку, а не замінює інженерну оцінку конкретного застосування.
| Тип матеріалу | Основна сила | Потенційне обмеження | Типове міркування |
|---|---|---|---|
| Віргінський PTFE | Хімічна стійкість і чистота | Повзучість і поведінка розмірів під тривалим навантаженням | Чисті та хімічно вимогливі послуги |
| Розширений PTFE | Конформність і герметичність | Специфічні вимоги до стиснення програми | Нерегулярні або вимогливі поверхні фланців |
| Плакований металом ePTFE | Характеристики ущільнення PTFE плюс посилення | Вимагає ретельного підбору матеріалів і дизайну | Застосування, що вимагають як сумісності, так і структурної підтримки |
| Спіральна рана | Широке промислове застосування тиску та температури | Стан фланця та його встановлення важливі | Технологічні трубопроводи та обладнання |
Можливі причини включають недостатнє стиснення прокладки, пошкоджені поверхні фланців, неправильні розміри прокладки, нерівномірне навантаження болта або невідповідний вибір матеріалу.
Перегляньте товщину прокладки, процедури поводження, вирівнювання, рівень стиснення та механічні вимоги до з’єднання.
Перевірте фактичне технологічне середовище та робочу температуру порівняно з вибраним типом PTFE та металевою арматурою перед виробництвом.
Подивіться за саму прокладку. Термічний цикл, рух фланців, розслаблення болтів, вібрація, зміни тиску та якість монтажу можуть вплинути на довговічність ущільнення.
Для спеціалізованого промислового обладнання не завжди достатньо стандартних розмірів прокладки. Великі резервуари, нестандартні фланці, спеціальне обладнання та технологічні системи можуть вимагати певних внутрішніх і зовнішніх діаметрів, товщини, профілів, конфігурацій болтових отворів або комбінацій матеріалів.
Ningbo Taifno PTFE Plastic Products Co., Ltd.фокусується на продуктах на основі PTFE та індивідуальних рішеннях для ущільнень для промислового застосування. Для покупців, які купують прокладку з розширеного PTFE з металевим покриттям, надання повної технічної інформації може зробити процес специфікації більш ефективним.
Для груп OEM і промислових закупівель індивідуальне виробництво також може допомогти зменшити потребу в модифікації на місцях. Коли розміри та конструкція прокладки розроблені навколо фактичного обладнання, процеси закупівлі, встановлення та заміни можуть стати більш послідовними.
Його призначення полягає в тому, щоб поєднати ущільнювальні характеристики спіненого PTFE з додатковою структурною підтримкою металевого компонента. Точну конструкцію слід вибирати відповідно до застосування.
Розширений PTFE має високофібрильовану структуру, яка забезпечує високу стисливість і зручність. Ці характеристики можуть допомогти йому пристосувати нерівності поверхні фланців ефективніше, ніж жорсткий лист PTFE у відповідних застосуваннях.
PTFE забезпечує широку хімічну стійкість, але сумісність залежить від конкретної хімічної речовини, концентрації, температури, часу впливу та металу, який використовується в композитній структурі. Тому перед вибором слід підтвердити сумісність із конкретними програмами.
так Індивідуальні розміри, товщини, профілі, армуючі матеріали та інші конструктивні параметри можуть розглядатися залежно від виробничих можливостей і вимог до застосування.
В ідеалі покупці повинні надати креслення або розміри прокладки, тип фланця, вимоги до матеріалів, робочу температуру, робочий тиск, технологічне середовище, кількість і будь-які застосовні вимоги до сертифікації або випробувань.
Почніть із правильного вибору матеріалу та розмірів прокладки, а потім забезпечте правильну підготовку фланців, точне розташування, рівномірне навантаження болтів і відповідне стиснення. Слід розглядати повну конструкцію з’єднання, а не розглядати прокладку як ізольований компонент.
A Прокладка з розширеного PTFE з металевим покриттямрозроблено навколо практичного поєднання герметизації та структурних характеристик. Розширений PTFE забезпечує хімічну стійкість, гнучкість, стисливість і зручність поверхні, тоді як металевий компонент може забезпечити додаткове механічне зміцнення та стабільність розмірів.
Правильну прокладку ніколи не слід вибирати лише за назвою матеріалу. Технологічне середовище, температура, тиск, стан фланця, розміри прокладки, сумісність металу, спосіб монтажу та нормативні вимоги впливають на остаточну специфікацію. Ретельна оцінка цих факторів може допомогти промисловим покупцям зменшити ризик витоку та досягти стабільнішої ефективності ущільнення.
Для виробників OEM-обладнання, дистриб’юторів, команд технічного обслуговування та професіоналів із промислових закупівель, які шукають індивідуальні ущільнювальні компоненти з PTFE,Ningbo Taifno PTFE Plastic Products Co., Ltd.може підтримувати специфічні вимоги до продукту та індивідуальні рішення прокладок.
Потрібна індивідуальна металева прокладка з розширеного PTFE для вашого обладнання?
Поділіться своїм кресленням, розмірами, умовами експлуатації та вимогами до матеріалів із Ningbo Taifno PTFE Plastic Products Co., Ltd., щоб обговорити відповідне рішення для ущільнення.Зв'яжіться з намидля індивідуальних вимог до прокладки з ПТФЕ та підтримки промислового ущільнення.
