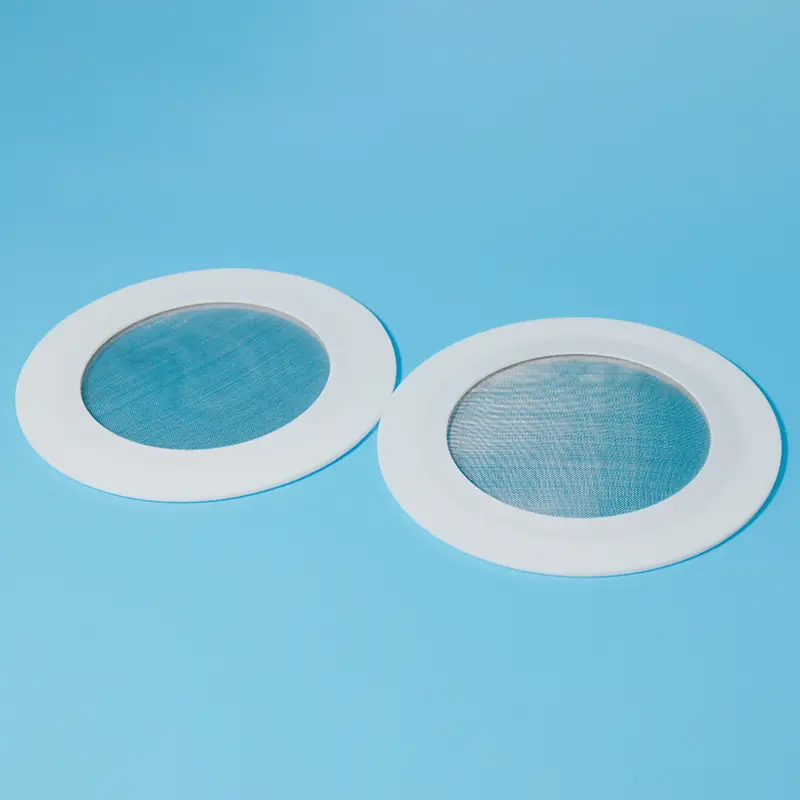

Прокладка з PTFE, армована металевою сіткою

Посилені металевою сіткою PTFE прокладки забезпечують чудову структурну міцність порівняно зі стандартними PTFE прокладками, з опором тиску до 6,4 МПа (64 бар); доступні характеристики сітки варіюються від #40 до #200 (матеріал SUS316). Як професійний виробник, Taifno також пропонує моделі, сумісні з FDA, придатні для харчової та фармацевтичної промисловості.

Будь ласка, надайте розміри фланця та характеристики сітки, і ми надамо пропозицію протягом 24 годин.

Що таке прокладка з PTFE, армована металевою сіткою?

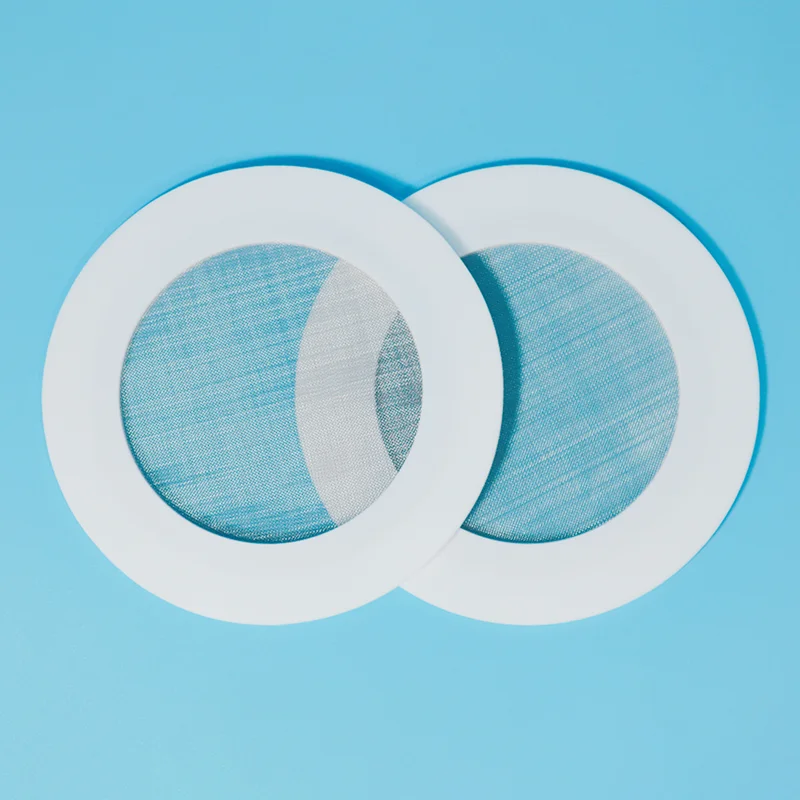

Прокладка з PTFE, армована металевою сіткою – це композитний ущільнювальний елемент, який поєднує в собі ущільнювальний елемент з PTFE та сітку з нержавіючої сталі (SUS316), інтегровану в структуру прокладки. Металева сітка забезпечує армування, а PTFE забезпечує хімічну стійкість і герметизацію.

Дві основні конфігурації:

Посилена прокладка (структурна): металева сітка, вбудована в корпус з PTFE, запобігає холодному потоку, зменшує розслаблення повзучості та запобігає вибуху під високим тиском

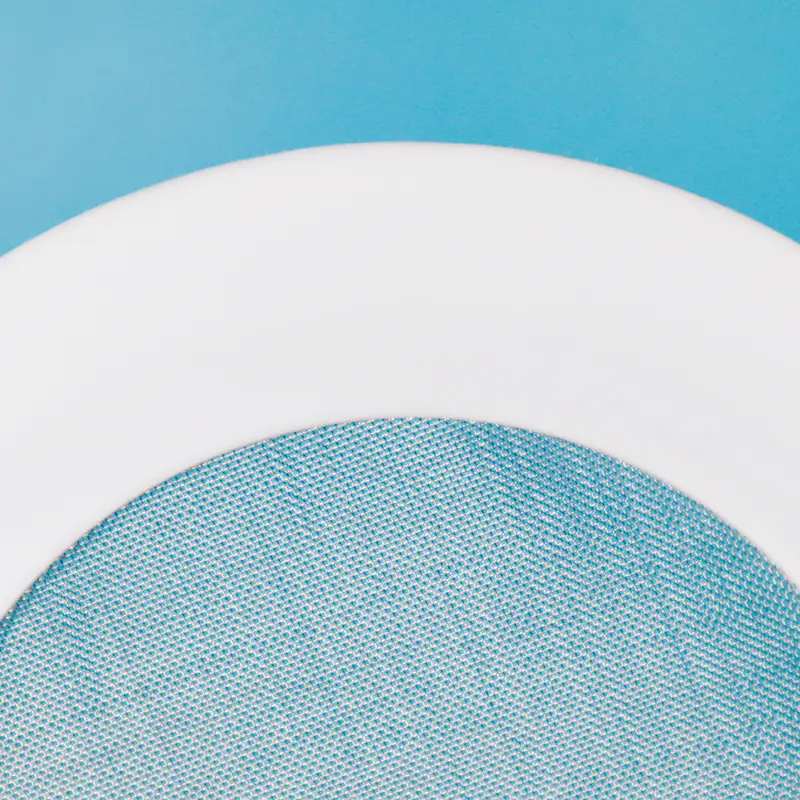

Прокладка сітчастого фільтра (фільтр): металева сітка закриває отвір, діючи як інтегрований сітчастий фільтр для вловлювання частинок, тоді як PTFE ущільнює фланець

Як це працює:

Корпус з PTFE: забезпечує універсальну хімічну стійкість (pH 0-14) і ущільнення з низьким коефіцієнтом тертя

Металева сітка (SUS316): забезпечує армування, стійкість до вибуху та фільтрацію

Гомогенне з’єднання: PTFE, наплавлений навколо металу під час спікання — без клеїв, без розшарування

Ключові переваги:

Посилена конструкція:зменшує повзучість і холодну текучість, довше зберігає крутний момент болта

Захист від вибуху:металеве армування запобігає видавлюванню прокладки під високим тиском

Інтегрована фільтрація:вловлює частинки без окремого фільтра

Ущільнення з низьким крутним моментом:підходить для фланців зі скляним покриттям, FRP і чавунних фланців

Широка хімічна сумісність:PTFE справляється з pH 0-14, сітка SUS316 справляється з більшістю середовищ

Доступні сорти, сумісні з FDA:харчові та фармацевтичні застосування

Універсальні варіанти сітки:доступний від #40 до #200 меш (SUS316)

Обмеження, про які слід знати:

Сітка фільтра потребує періодичної перевірки: засмічення може призвести до падіння тиску або пошкодження

Не для безперервної важкої фільтрації: використовуйте спеціальний фільтр для важкої завантаження твердих речовин

Керівництво з порівняння та вибору

Прокладка з металевої сітки PTFE проти металевої оболонки проти стандартного PTFE

Короткий посібник із вибору

Інструкція з вибору розміру сітки

Основні програми

Технічні характеристики

Властивості прокладки з PTFE, армованої металевою сіткою

Доступні розміри

Гарантія якості

100% первинна смола PTFE — незмінна якість, партія за партією

Сітка з нержавіючої сталі SUS316 — стійкий до корозії, харчовий матеріал

Гомогенне склеювання — PTFE, сплавлений через сітчасті перфорації — без розшарування

Доступні класи, сумісні з FDA — для харчових продуктів, напоїв і фармацевтичного застосування

Повна відстежуваність — сертифікати матеріалів за запитом

Термін виконання — стандартні розміри в наявності (24-48 годин); нестандартні розміри 7-15 днів

Кейс-стаді

На станції збору природного газу на північному заході Китаю трубопровід високого тиску 15 МПа працював під тривалим високим тиском, частими коливаннями тиску та складними умовами середовища. Оригінальні спіральні намотані прокладки поступово постраждали від корозії та погіршення герметичності, спричинених безперервним впливом корозійних середовищ і повторюваних циклів тиску, створюючи потенційні ризики витоку та впливаючи на безпечну роботу системи трубопроводу.

Щоб вирішити ці проблеми, на заміну було встановлено прокладки з PTFE, посилені сітчастими вставками з нержавіючої сталі 316L. Ущільнювальний шар PTFE забезпечує відмінну хімічну стійкість, а сітка з нержавіючої сталі 316L підвищує механічну міцність, стійкість до тиску та довгострокову стабільність ущільнення.

Після заміни трубопровід безперервно працював понад 2 роки в умовах коливань тиску, зберігаючи надійну герметичність із нульовими витоками протягом усього періоду експлуатації.

FAQ

З: Що таке армована металевою сіткою PTFE прокладка, і коли я повинен її використовувати?

A: Посилена металевою сіткою прокладка з PTFE (також відома як прокладка з PTFE для фільтра або посилена прокладка з PTFE) поєднує хімічну стійкість PTFE з армуванням сіткою з нержавіючої сталі або фільтрацією.

Використовуйте посилену версію, якщо вам потрібен опір повзучості та захист від вибуху, під час високого тиску, термічного циклу або вакууму, де стандартний PTFE може деформуватися.

Використовуйте версію з фільтром, коли вам потрібно видалити тверді частки з потоку рідини під час ущільнення фланця, усуває окремий фільтр, зменшує місця витоку та знижує вартість встановлення.

Доступний у розмірах сітки від №40 до №200 (SUS316) і сортів, сумісних з FDA.

Питання: які розміри сітки доступні та як вибрати правильний?

A: Прокладки з PTFE з металевою сіткою зазвичай доступні в розмірах №40, №60, №100, №150 і №200 (нержавіюча сталь SUS316).

Інструкція з вибору:

№40 (грубий): великі тверді речовини, шлами, видобуток.

№60 (середній): загальнопромислова фільтрація.

№100 (тонкий): хімічна обробка, помірна фільтрація.

#150-#200 (дуже тонкий): фармацевтичне, високочисте, харчове застосування.

Велика сітка забезпечує більш тонку фільтрацію, але більший перепад тиску. Для важкого завантаження твердих частинок використовуйте спеціальний фільтр, сітка прокладки призначена для легкого та помірного видалення частинок.

Потрібна допомога у виборі правильної сітки? Зв’яжіться з нами щодо свого середовища, температури, тиску та розміру частинок.

З: Які обмеження — і найпоширеніші помилки?

A: Температура: від -180°C до +200°C безперервна робота.

Тиск: до 6,4 МПа (64 бар), залежить від товщини та конструкції.

хімічний: PTFE pH 0-14 — Сітка SUS316 справляється з більшістю кислот, лугів і розчинників.

Три типові помилки:

(1) Використання прокладки сітчастого фільтра для важкого завантаження твердих частинок сітки забивається, підвищується тиск і прокладка може вийти з ладу. Використовуйте спеціальний фільтр для важких твердих речовин.

(2) Вибір неправильного розміру сітки: занадто дрібне спричиняє падіння тиску; занадто грубий пропускає частинки.

(3) Ігнорування періодичної перевірки: фільтри можуть з часом ослабнути або пошкодитися; регулярно перевіряти.
