PTFE ущільнювальне кільце

Taifno є професійним виробником і постачальником PTFE ущільнювачів. Наші ущільнювальні кільця з ПТФЕ відрізняються універсальною хімічною стійкістю, здатністю витримувати екстремальні температури та наднизьким коефіцієнтом тертя. Підходять для хімічної, фармацевтичної та харчової промисловості, вони відповідають вимогам FDA та забезпечують надійну, тривалу герметизацію.

Надіслати запит

Опис продукту

Taifno є китайським виробником PTFE ущільнювальних кілець; ми пропонуємо спеціальну обробку та постачаємо широкий асортимент ущільнювачів з PTFE. Ці продукти мають широкий діапазон робочих температур, придатні для безперервного використання від -180°C до +200°C, і пропонують виняткову довговічність, допомагаючи вам заощадити час і кошти, мінімізуючи час простою.

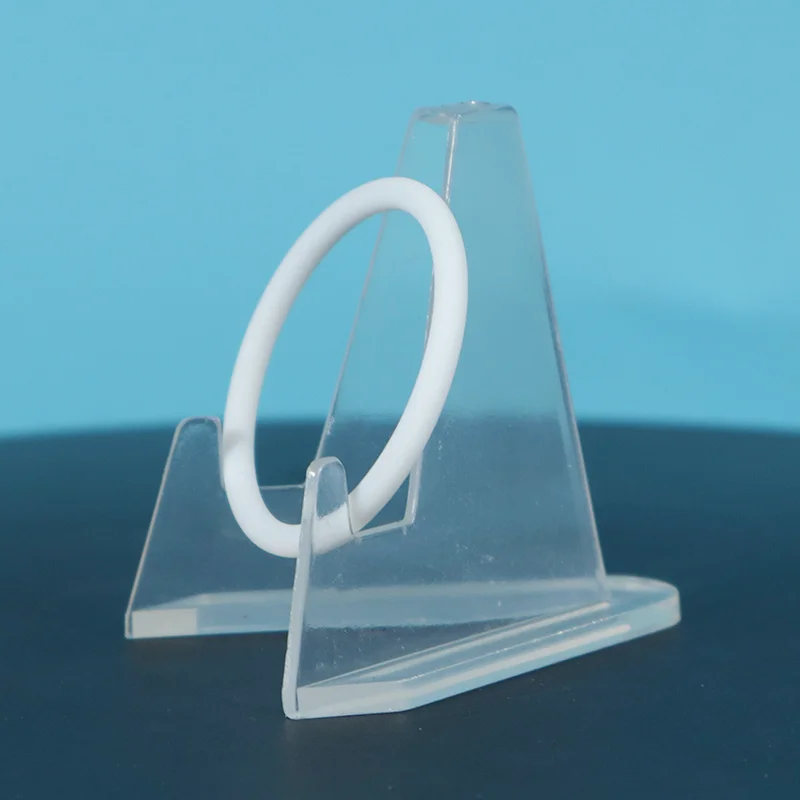

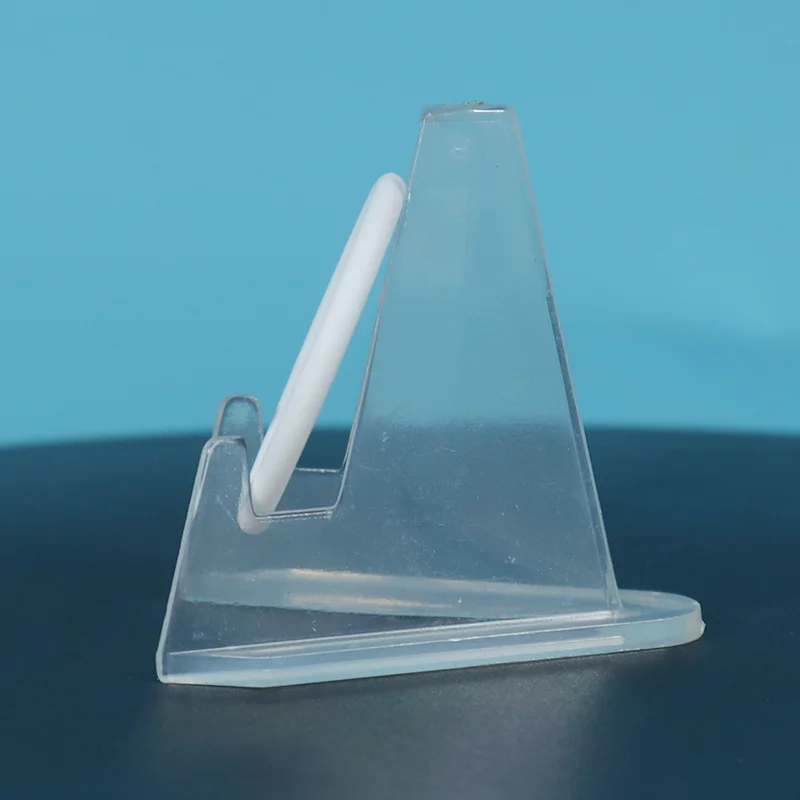

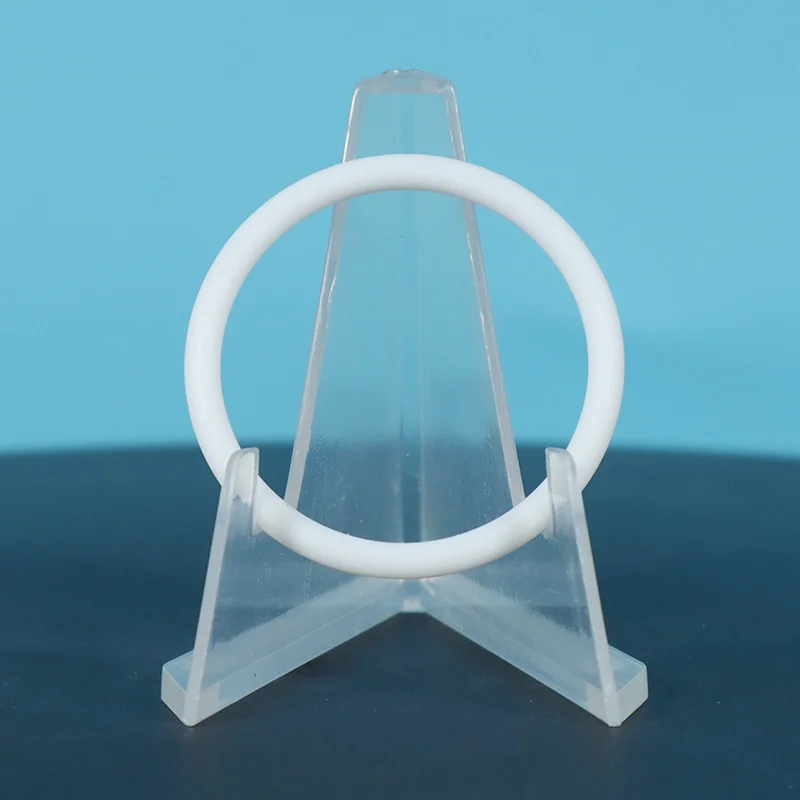

PTFE O-Ring

Що таке ущільнювальне кільце PTFE?

Ущільнювальне кільце з ПТФЕ — це кругле ущільнювальне кільце, виготовлене з політетрафторэтилену (PTFE), не формоване як гума. PTFE забезпечує найнижчий коефіцієнт тертя з усіх твердих матеріалів (0,05-0,20), універсальну хімічну стійкість (pH 0-14) і безперервну роботу від -180°C до +200°C.

На відміну від гумових ущільнювальних кілець, які покладаються на еластичність, ущільнювальні кільця з PTFE ущільнюються шляхом стиснення. Вони не мають еластичної пам’яті, після стиснення вони залишаються стиснутими. Ось чому правильна конструкція канавок є важливою.

Чому варто вибрати ущільнювальні кільця PTFE?

Проблема з гумовим ущільнювальним кільцем	Як це вирішує PTFE
Набухання в хімічних речовинах	Хімічно інертний — не розбухає, не руйнується
Затвердіння вище +150°C	Безперервно витримує +260°C
Крихкий при температурі нижче -40°C	Залишається гнучким до -200°C
Стиснення — остаточна деформація	Немає компресії, але має холодний потік
Озон і ультрафіолетове розкладання	Не піддається впливу озону, ультрафіолету та погоди
Ризик зараження	Чистий, сумісний з FDA/USP — без екстрактів

Керівництво з порівняння та вибору

PTFE проти гуми проти FEP-капсульованого

Власність	PTFE ущільнювальне кільце	Гумове ущільнювальне кільце	FEP-інкапсульований
Температура	-180°C до +200°C	від -40°C до +150°C	від -60°C до +260°C
Хімічна стійкість	★★★★★	★★☆☆☆	★★★★★
Еластична пам'ять	Немає — ущільнення компресією	Чудово	Чудово
Тертя	Найнижчий	Помірний	Низький
Відповідає FDA	✅ Так	Обмежений	✅ Так
Вартість	$$	$	$$$
Найкраще для	Статична герметизація в агресивних хімічних речовинах, екстремальних температурах	Герметизація загального призначення	Статична герметизація вимагає хімічної стійкості + еластичності

Короткий посібник із вибору

Якщо ваша послуга...	Виберіть...
Чисті хімікати, застосування FDA, низький тиск	Віргінський PTFE
Абразивні середовища, шлами, високий знос	Склонаповнений PTFE
Висока швидкість, тепловіддача, антистатичність	PTFE, наповнений вуглецем або графітом
Липке середовище, низький крутний момент, змащувальна здатність	PTFE, наповнений MoS₂
Екстремальний тиск, велике навантаження, сильний знос	PTFE з бронзовим наповненням
Потрібна хімічна стійкість + еластична пам'ять	Ущільнювальне кільце з FEP-капсулою

Основні програми

Промисловість	застосування	Рекомендований клас
Хімічна обробка	Насоси, клапани, реактори, фланці — кислоти, розчинники, каустики	Первинний PTFE або склонаповнений
Фармацевтичний	Стерильна обробка, біореактори — потрібні FDA/USP	Віргінський PTFE (FDA/USP)
Їжа та напої	Обладнання для наповнення, санітарні з’єднання — потрібні FDA	Віргінський PTFE (схвалено FDA)
Нафтохімічний	Ущільнення трубопроводів, сідла клапанів — вуглеводні, високий тиск	Карбонаповнений або склонаповнений
Напівпровідник	Розподіл хімікатів високої чистоти, чисте приміщення	PTFE високої чистоти
Кріогенна служба	СПГ, рідкий кисень — сильний холод	Віргінський PTFE

Програми реального світу

Приклад 1: хімічний завод — утричі довший термін служби

Завдання: хімічний завод, який обробляє соляну кислоту при 100°C, замінював гумові ущільнювальні кільця кожні 2-3 місяці через розбухання та затвердіння, що спричиняло проблеми з безпекою та призупинення виробництва.

Рішення: замінено гумові ущільнювальні кільця на ущільнювальні кільця з ПТФЕ. Правильна конструкція сальника реалізована відповідно до специфікацій PTFE.

Результат: ущільнювальні кільця з ПТФЕ прослужили більше 8 місяців, у 3 рази довше, ніж гумові. Нульовий витік. Без інцидентів безпеки. Інтервали технічного обслуговування подовжені від місяців до сезонів.

Приклад 2: Фармацевтичний виробник — відповідність FDA досягнута

Завдання: фармацевтичному виробнику потрібні ущільнювальні кільця для стерильного технологічного обладнання. Гумові ущільнювальні кільця не пройшли випробування FDA на екстрактивні речовини для застосування в контакті з лікарськими засобами.

Рішення: Постачаються сумісні з FDA ущільнювальні кільця з ПТФЕ з повним відстеженням матеріалу та документацією FDA.

Результат: Пройдено тестування екстрагованих матеріалів. Досягнуто відповідності FDA. Ущільнювальні кільця витримують повторні цикли парової стерилізації без погіршення якості. Повна документація надана.

Практичний приклад 3: Обробка харчових продуктів — відсутність забруднень і витоків

Завдання: на підприємстві з переробки харчових продуктів виникли проблеми із забрудненням через руйнування гумового ущільнювального кільця під час контакту з фруктовими кислотами та хімікатами для очищення CIP.

Рішення: замінено на ущільнювальні кільця з PTFE, що відповідають вимогам FDA.

Результат: забруднення усунено. Ущільнювальні кільця витримують цикли хімічного очищення CIP. Ні вимивання, ні деградації. Час роботи виробничої лінії значно покращився.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Factory Factory Factory Factory

Технічні характеристики

Властивості матеріалу PTFE

Власність	Значення	Метод випробування
Щільність	2,14-2,20 г/см³	ASTM D792
Міцність на розрив	28-35 МПа	ASTM D638
Подовження при розриві	250-350%	ASTM D638
Твердість	Shore D 55-65 (~98 Shore A)	ASTM D2240
Коефіцієнт тертя	0,05-0,20	ASTM D1894
Водопоглинання	<0,01%	ASTM D570
Безперервна робоча температура	-180°C до +200°C	ASTM D746
Діелектрична міцність	15-50 кВ/мм	ASTM D149

Розмірні можливості

Параметр	Можливість
Стандартні розміри	AS568A, JIS, BS, DIN — готові
Спеціальні розміри	Будь-який діаметр — оброблений відповідно до точних характеристик
Діаметр поперечного перерізу	0,5 мм до 50 мм +
Внутрішній діаметр	1мм до 2000мм+
Допуск — Стандарт	±0,05 мм до ±0,10 мм
Толерантність — Точність	±0,02 мм (доступний за запитом)

Доступні оцінки

Оцінка	Найкраще для	Ключова перевага	Хімічний ліміт
Віргінський PTFE	Чисті хімікати, застосування FDA, загальне обслуговування	Універсальна хімічна стійкість, найнижча вартість	Немає еластичної пам’яті — лише статична
Склонаповнений PTFE	Абразивні середовища, шлами, високий знос	Міцність, зносостійкість	Не для HF або сильного лугу
PTFE з вуглецевим наповненням	Висока швидкість, тепловіддача, антистатичність	Теплопровідність, опір повзучості	Не для сильних окислювачів
PTFE з наповненим графітом	Висока температура, низьке тертя	Змащувальна здатність, теплопровідність	Не для сильних окислювачів
PTFE, наповнений MoS₂	Липкий носій, низький крутний момент	Покращена змащувальна здатність	Не для окислювачів кислот
PTFE з бронзовим наповненням	Сильний тиск, велике навантаження	Найвища механічна міцність, зносостійкість	Не для кислот або солоної води

Гарантія якості

100% первинна смола — без повторного подрібнення та вторинної переробки. Стабільна якість, партія за партією.

Повна відстежуваність — кожна партія відстежується від сировини до готового ущільнювального кільця. Сертифікати на матеріали за запитом.

Точна механічна обробка — ущільнювальні кільця, оброблені з жорсткими допусками, не формовані.

Сертифікат ISO 9001 — виробничі процеси сертифіковані відповідно до систем управління якістю ISO.

Доступні класи, сумісні з FDA — Virgin PTFE відповідає вимогам FDA 21 CFR 177.1550 і BfR.

Доступний клас VI USP — біосумісні класи для фармацевтичного та медичного застосування.

Широкий діапазон розмірів — стандартні розміри AS568A в наявності; нестандартних розмірів, виготовлених відповідно до ваших вимог.

Test Test Test Test

FAQ

З: Що таке ущільнювальне кільце PTFE і коли його слід використовувати?

A: Ущільнювальне кільце круглого поперечного перерізу, виготовлене з PTFE. Використовуйте його, коли гумові ущільнювальні кільця виходять з ладу, агресивні хімічні речовини, екстремальні температури, продукти харчування/фармацевтичні засоби, що потребують чистоти, або вплив озону/УФ.

Важливо: PTFE не має еластичної пам’яті, лише статичне ущільнення. Не для рухомих валів або динамічних застосувань.

Якщо ви замінюєте гумові ущільнювальні кільця кожні кілька місяців, PTFE заощадить ваш час, гроші та простої.

З: Скільки коштує ущільнювальне кільце PTFE і скільки часу потрібно, щоб його отримати?

A: Вартість залежить від розміру, якості матеріалу, кількості та допуску.

Стандартні розміри AS568 на складі починаються від X−X−Y (приблизно 2-3x еквівалент гумового ущільнювального кільця). Нестандартні розміри вказані на малюнку.

Але врахуйте наступне: гума може коштувати дешевше, але якщо вона виходить з ладу кожні 3 місяці, тефлонове ущільнювальне кільце, яке служить 2-3 роки, окупить себе за перший рік.

Час виконання:

Стандартні розміри: доставка протягом 24-48 годин.

Нестандартні розміри: 5-7 днів. Доставка авіатранспортом займає 5-10 днів; морем, 15-30 днів.
