Використовуючи професійні науково-дослідні та виробничі можливості,Таїфнопостачає високоякісні PTFE ущільнювачі та оброблені компоненти. Отримавши креслення та деталі застосування для цих деталей із ПТФЕ спеціальної форми, ми можемо надати рекомендації щодо рішення та пропозиції протягом 24 годин, а також запропонувати безкоштовні зразки.

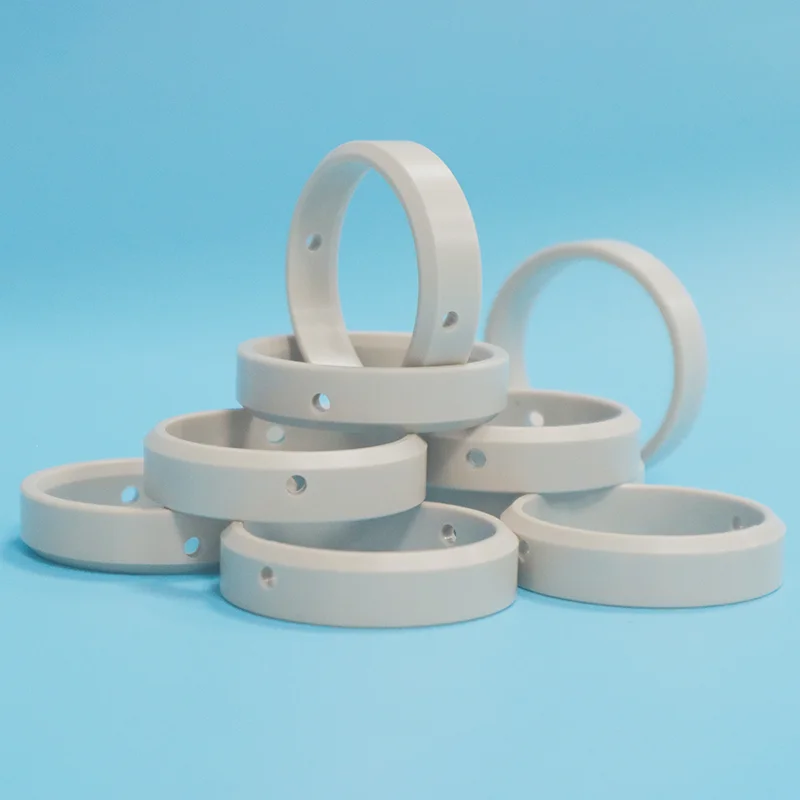

Деталі з ПТФЕ спеціальної форми (також відомі як нестандартні компоненти з ПТФЕ, деталі з ПТФЕ спеціальної форми або деталі з ПТФЕ спеціальної обробки) — це ущільнювальні та механічні компоненти, виготовлені з ПТФЕ смоли, які не мають стандартної форми. На відміну від стандартних ущільнювальних кілець, прокладок або листів, ці деталі розроблені та виготовлені відповідно до вимог конкретного застосування, складної геометрії, нестандартних розмірів, жорстких допусків або спеціальних марок матеріалів.
Проблему, яку вони вирішують: Стандартні деталі з PTFE не підходять до вашого обладнання. Ваш фланець нестандартний. Ваша програма вимагає певної геометрії, допуску або класу матеріалу, яким не можуть відповідати продукти каталогу. Ви змушені модифікувати стандартні частини, що забирає багато часу, дорого та погіршує продуктивність.
Приклади деталей на замовлення: Прокладки на замовлення (нестандартні розміри),сідла клапанів, поршневі кільця, колодки підшипників, сильфони, ізолятори, компенсаційні кільця, складні багатофункціональні компоненти — будь-яку форму, яку ви можете намалювати, ми можемо зробити з PTFE.
Способи виготовлення: ЧПУ (точіння, фрезерування, свердління) та пресове формування. Обробка з ЧПУ підходить для складних геометрій і малих і середніх партій з жорсткими допусками (±0,02 мм). Компресійне формування ідеально підходить для деталей великого діаметру та великого виробництва.
|
Параметр |
опис |
|
Підходить для |
Складні геометрії, вузькі допуски, прототипи, малі та середні партії |
|
Толерантність |
±0,02 мм (±0,0008") |
|
Можливості |
Токарна обробка з ЧПУ (діаметр до 600 мм × довжина 1200 мм), фрезерування з ЧПУ (3 та 5 осей до 600 × 400 × 300 мм) |
|
Вторинні операції |
Відпал для зняття напруги, зняття задирок, контроль ШМ |
|
Перевага |
Жодних витрат на форму, швидке виконання, точні розміри |
|
Час виконання |
Прототип 5-7 днів, виготовлення 7-15 днів |
|
Параметр |
опис |
|
Підходить для |
Деталі великого діаметру, великосерійне виробництво, прості форми, економічно вигідні |
|
Можливість |
Деталі діаметром до 3300 мм, висока щільність, без пустот |
|
Перевага |
Без відходів матеріалу, стабільна щільність, підходить для великих діаметрів |
|
Час виконання |
Виготовлення 15-20 днів (залежно від складності та кількості) |
Вибір сировини:чистий PTFE або наповнений компаунд (скло, вуглець, графіт, MoS₂, бронза)
Підготовка матеріалу:PTFE стрижень, труба або листовий матеріал
Відпал для зняття напруги:термічна обробка перед механічною обробкою для стабілізації розмірів
Обробка з ЧПУ:токарна, фрезерна, свердлильна або складна 5-осьова обробка
Другорядні операції:зняття задирок, полірування, відпал після механічної обробки
Перевірка якості:контроль розмірів, вимірювання ШМ, візуальний контроль
Упаковка:захисна упаковка на експорт
|
Параметр |
опис |
|
Ключова функція |
Універсальна хімічна стійкість (pH 0-14), найнижче тертя (0,04-0,20), відповідає FDA |
|
Підходить для |
Чисті хімікати, харчові/фармацевтичні засоби, електроізоляція, загальне обслуговування |
|
Обмеження |
М'яка, менша зносостійкість, плазує під навантаженням |
|
Параметр |
опис |
|
Наповнювачі |
15-25% скловолокна |
|
Ключова функція |
Найвища зносостійкість, підвищена механічна міцність, знижена повзучість |
|
Підходить для |
Абразивні середовища, високе навантаження, сідла клапанів, робота під високим тиском |
|
Обмеження |
Не для HF або сильного лугу |
|
Параметр |
опис |
|
Наповнювачі |
Вугільний порошок |
|
Ключова функція |
Відмінна теплопровідність, низьке тертя, антистатичний |
|
Підходить для |
Висока швидкість, тепловіддача, сухий хід, динамічне застосування |
|
Обмеження |
Не для сильних окислювачів |
|
Параметр |
опис |
|
Наповнювачі |
Дисульфід молібдену (MoS₂) |
|
Ключова функція |
Покращена змащувальна здатність, зменшене тертя, покращена зносостійкість |
|
Підходить для |
Липкий носій, робота з низьким крутним моментом, застосування з високим навантаженням і низьким тертям |
|
Обмеження |
Не для окислювачів кислот |
|
Параметр |
опис |
|
Наповнювачі |
Бронзова пудра |
|
Ключова функція |
Найвища механічна міцність і зносостійкість |
|
Підходить для |
Екстремальний тиск, велике навантаження, сильний знос |
|
Обмеження |
Не для кислот або солоної води |
|
Параметр |
опис |
|
Ключова функція |
Найвища міцність, зносостійкість, хімічна стійкість до +200°C |
|
Підходить для |
Екстремальна температура, високе навантаження, радіація, висока точність |
|
Обмеження |
Дуже висока вартість, обмежена хімічна сумісність |
|
Промисловість |
застосування |
Рекомендований клас |
|
Хімічна обробка |
Сідла клапанів, деталі насосів, футеровка реактора, з’єднання труб — корозійні хімікати |
Склонаповнений PTFE |
|
Фармацевтичний |
Стерильне технологічне обладнання, біореактори — відповідність FDA |
Віргінський PTFE (FDA/USP) |
|
Їжа та напої |
Деталі конвеєра, ущільнення, що відповідають FDA, обладнання для наповнення |
Віргінський PTFE (FDA) |
|
Напівпровідник |
Вафельні носії, обробка хімікатів, ультрачисті деталі |
PTFE високої чистоти |
|
Аерокосмічна |
Сальники, підшипники, ізоляція проводів — легкі, надійні |
Первинний PTFE, FEP, PEEK |
|
Нафта і газ |
Арматура, гирлове обладнання, ущільнення трубопроводів |
Склонаповнений або вуглецевий PTFE |
|
Промислове обладнання |
Втулки, підшипники, зношувані деталі, напрямні кільця |
PTFE, наповнений вуглецем або бронзою |
|
Електротехніка/Електроніка |
Ізолятори, опори, розпірки, корпуси з'єднувачів |
Віргінський PTFE |
Спеціальні прокладки:Будь-яка форма, будь-який розмір, будь-яка товщина — вирізайте під ваш фланець

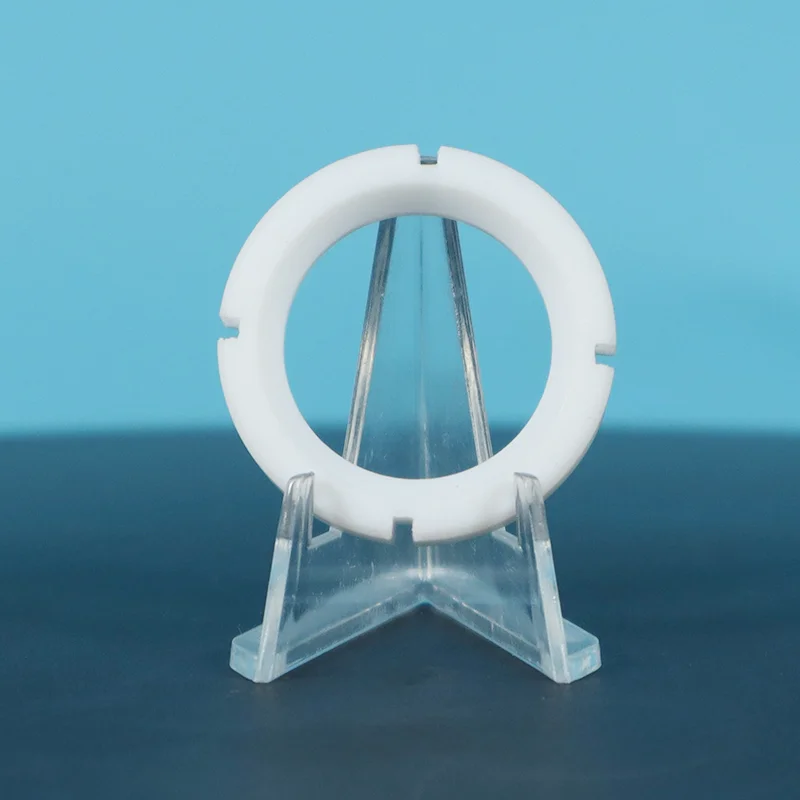

Сідла клапанів:Сідла кульових кранів, сідла дросельних клапанів, сідла пробкових клапанів
Поршневі кільця:Кільця компресорні, направляючі кільця, стрічки зносу
Втулки та підшипники:Підшипники ковзання, упорні шайби, фланцеві втулки
Підшипникові колодки:Упорні колодки, захисні планки, напрямні
Ізолятори:Електричні опори, розпірки, корпуси роз'ємів
сильфон:Гнучкий PTFE сильфон для компенсаторів

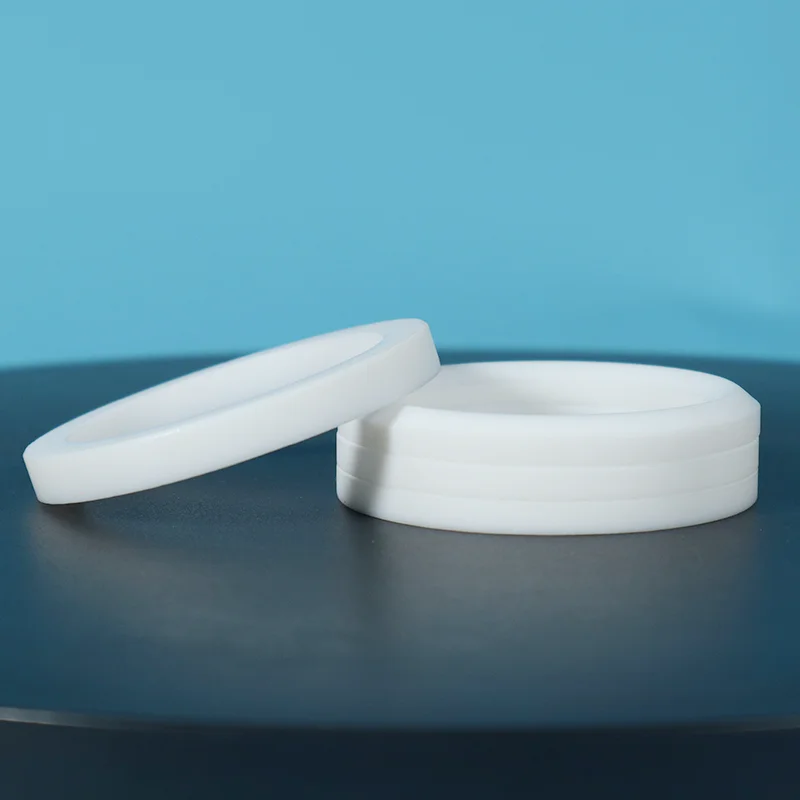

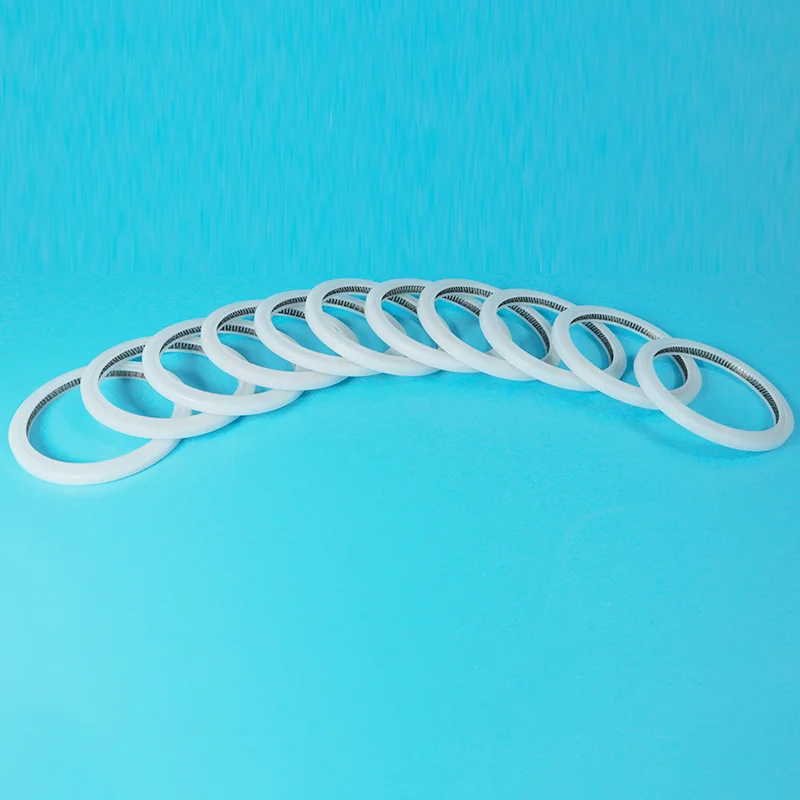

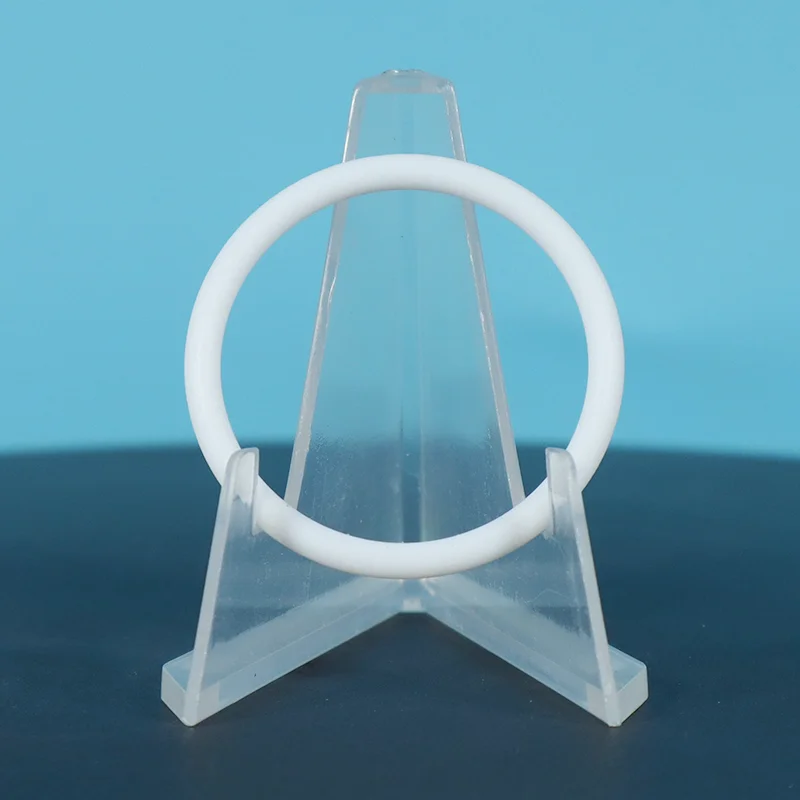

Ущільнення:Індивідуальні ущільнювальні кільця, V-подібні кільця, U-подібні кільця, пружинні ущільнення
Лабораторне обладнання:Мензурки, пробірки, лійки, тиглі — нестандартні розміри
Компоненти комплексу:Багатофункціональні деталі, будь-яка геометрія, яку ви можете намалювати
Виготовлено відповідно до ваших точних специфікацій, ідеально підходить, без модифікацій, без компромісів.
Матеріал, розроблений для ваших середовищ, температури, тиску та навколишнього середовища, ми вибираємо правильний сорт для вашого застосування.
Точна обробка (±0,02 мм) забезпечує точність розмірів і постійну продуктивність.
Підтримується все: від одного прототипу до великосерійного виробництва. Немає мінімальної кількості замовлення для нестандартних деталей.
Безкоштовний аналіз DFM (Design for Manufacturability), ми рекомендуємо геометрію або альтернативні матеріали для зниження вартості без шкоди для функції.
Кожна партія відстежується від сировини до готової частини. Сертифікати матеріалів надаються за запитом.
Первинний ПТФЕ та окремі марки з наповнювачем відповідають вимогам FDA 21 CFR 177.1550 для харчової та фармацевтичної промисловості.
A: Будь ласка, надішліть нам чотири речі:
(1) Малюнок або ескіз: 3D (STEP/IGES), 2D (PDF) або навіть ручний ескіз із ключовими розмірами.
(2) Клас матеріалу: незаймана чи наповнена? Ми рекомендуємо, якщо ви не впевнені.
(3) Кількість: прототип, мала партія або обсяг виробництва.
(4) Застосування: температура, середовище, тиск (тобто ми можемо рекомендувати правильний сорт).
Поворот цитати: 24 години. Ми надаємо безкоштовний зворотній зв’язок DFM (Design for Manufacturability) з кожною пропозицією, якщо ваш дизайн є дорогим для виготовлення, ми пропонуємо альтернативи без шкоди для функції.
A:Стандартний допуск на обробку: ±0,05 мм (±0,002 дюйма).
Допуск на точність: ±0,02 мм (±0,0008") доступно для критичних функцій.
Час виконання: Прототип 5-7 днів. Дрібна партія (10-100 шт) 10-15 днів. Виробництво (100+ шт.) 15-20 днів для формованих деталей, 10-15 днів для механічних деталей.
Доставка: Авіаперевезення 5-10 днів; морський фрахт 15-30 днів.
Виберіть Taifno, ми рекомендуємо найкращий варіант для вашого бюджету та термінів. Будь-яка форма, будь-який розмір, будь-який сорт, ви надсилаєте креслення, ми доставляємо деталь.
A:Температура: від -180°C до +200°C (до +300°C короткочасно, +330°C для марок PPL).
Хімічні межі залежать від сорту: Первинний PTFE хімічно інертний майже до всього, крім розплавлених лужних металів і елементарного фтору.
Склонаповнений: не для HF або сильного лугу.
Карбоновий: не для сильних окислювачів.
Найпоширеніші помилки: Розробка для лиття під тиском (PTFE не можна формувати під тиском), вказуючи надто жорсткі допуски для застосування (збільшує вартість) або вибираючи неправильний клас для вашого носія.
Ми допомагаємо вам уникнути цього, як професійний виробник, ми можемо запропонувати безкоштовну перевірку DFM з кожною пропозицією. Оцінюючи ваш дизайн, підтверджуючи сумісність із вашим носієм, ми рекомендуємо правильний клас і запропонуємо альтернативні геометрії з меншою ціною.
