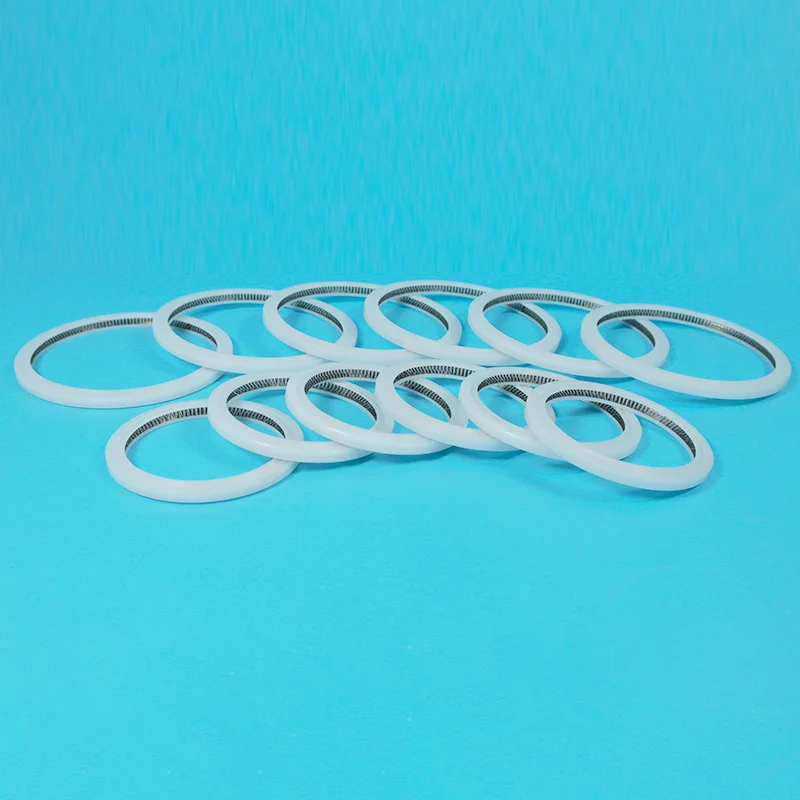

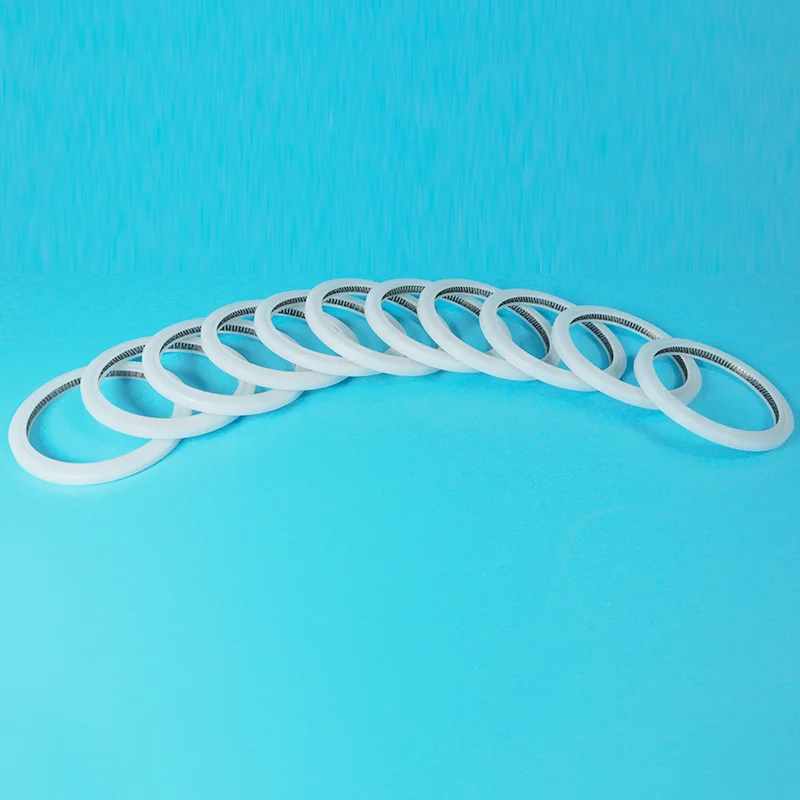

Пружинне ущільнення V-типу

Taifno є китайським виробником пружинних ущільнень V-типу. Ці ущільнювачі розроблені з високою точністю та налаштовуються, призначені для статичних ущільнень, таких як фланці, накладки та торцеві поверхні. Вони забезпечують надійну герметизацію в широкому діапазоні робочих умов, включаючи тиск від нуля до високого рівня, екстремальні температури та вплив переважної більшості хімічних середовищ.

Надіслати запит

Опис продукту

Внутрішня пружина V-подібного пружинного ущільнення забезпечує початкову силу ущільнення в умовах нульового тиску; тиск у системі додатково посилює ефект ущільнення — чим вищий тиск, тим щільніше ущільнення.

Діапазон робочих температур: від -180°C до +200°C; тиск до 45 МПа (динамічний) / 60 МПа (статичний); зворотно-поступальна швидкість до 15 м/с.

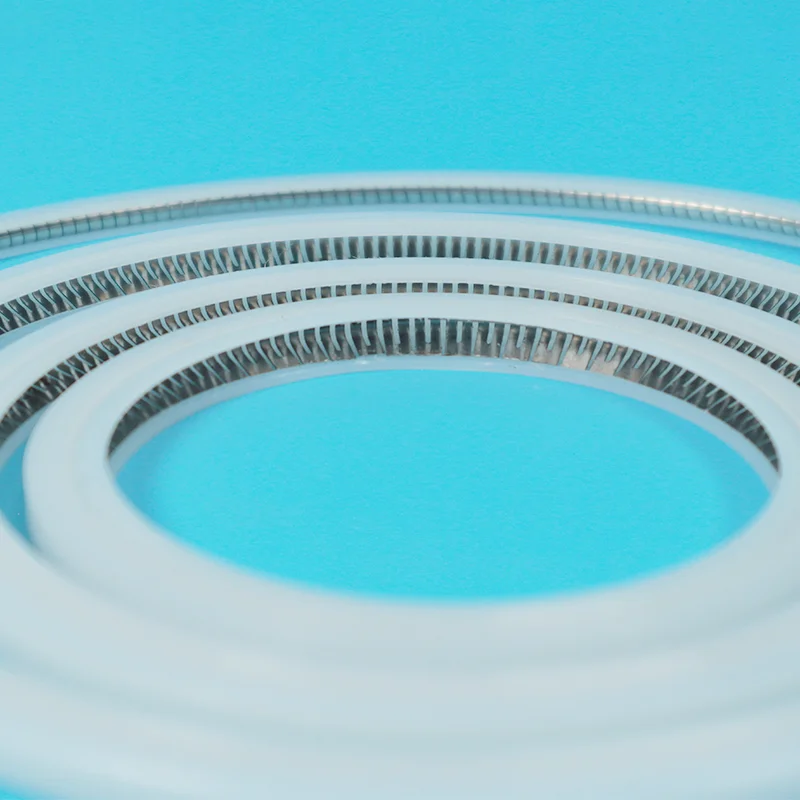

V-Type Spring Energized Seal

Що таке пружинне ущільнення V-типу?

Пружинне ущільнення V-типу складається з ПТФЕ U-подібної оболонки з V-подібною пружиною з нержавіючої сталі всередині. V-подібна пружина має «консольну» конструкцію, яка зосереджує навантаження на передній кромці ущільнювальної кромки, забезпечуючи надійну дію стирання.

Як це працює:

Нульовий тиск: V-подібна пружина забезпечує початкове ущільнювальне зусилля — герметизує, навіть коли в системі немає тиску

Під тиском: тиск у системі надходить у U-подібну порожнину та сильніше притискає ущільнювальні кромки до сполучної поверхні — тиск = щільніше ущільнення

Самозабезпечення: для підтримки цілісності ущільнення не потрібна зовнішня сила

V-Type проти U-Type: який вам потрібен?

Особливість	V-тип	U-тип
Напрямок ущільнення	Осьові — фланці, кришки, торці	Радіальні — поршневі штоки, штоки клапанів
Тип пружини	V-подібна консольна пружина	Гвинтова або консольна пружина
Найкраще для	Статична герметизація	Динамічне ущільнення (зворотно-поступальний/обертовий)
Витирання	Так — надійне витирання сміття	Помірний

Чому варто вибрати V-Type?

проблема	Як це вирішує V-Type
Ущільнювальні кільця виходять з ладу під час зміни тиску	Пружина забезпечує постійну силу герметизації — на неї не впливають коливання тиску
Гумові ущільнювачі псуються під дією хімікатів	ПТФЕ оболонка хімічно інертна — pH 0-14, універсальна стійкість
Ущільнювачі витікають при нульовому тиску	Пружина забезпечує силу ущільнення при нульовому тиску
Високе тертя — stick-slip	ПТФЕ має найнижче тертя — плавний рух, відсутність ковзання
Екстремальні температури руйнують еластомери	-180°C до +200°C — кріогенний до стерилізації

Керівництво по вибору

V-тип проти O-Ring проти U-типу

Особливість	V-тип	Ущільнювальне кільце	U-тип
Ущільнення при нульовому тиску	✅ Так — пружина дає силу	❌ Ні	✅ Так
Тиск	До 60 МПа (статичний)	Помірний	До 60 МПа
Температура	-180°C до +200°C	-180°C до +150°C	-180°C до +200°C
Хімічна стійкість	★★★★★	★★☆☆☆	★★★★★
Тертя	★★★★★ найнижчий	★★★★☆	★★★★★
Напрямок ущільнення	Осьовий	Радіальний	Радіальний
Найкраще для	Фланці, кришки, торці	Загальна статична герметизація	Поршневі штоки, штоки клапанів

Короткий посібник із вибору

Якщо ваша послуга...	Виберіть...
Фланці, кришки, торці — статичне ущільнення	V-тип
Штоки поршні, штоки клапанів — зворотно-поступальний рух	U-тип
Загальне призначення, низька вартість, чистий носій	Ущільнювальне кільце

Основні програми

Промисловість	застосування
Хімічна обробка	Кришки реакторів, фланці, корпуси насосів — кислоти, розчинники, агресивні хімікати
Фармацевтичний	Стерильне обладнання для обробки, біореактори, машини для наповнення — відповідність FDA/USP
Напівпровідник	Газові та хімічні ущільнення високої чистоти, вакуумні системи — надчистоти
Аерокосмічна	Паливні системи, гідравлічні системи — екстремальні температури, висока надійність
Нафта і газ	Ущільнення клапанів, гирлове обладнання — високий тиск, H₂S, корозійні середовища
Їжа та напої	Санітарні з'єднання, розливне обладнання — відповідність FDA

Програми реального світу

Приклад 1: Хімічний реактор — 3 роки без витоків

Завдання: на хімічному заводі стався витік із ущільнювача люка реактора, який працював з агресивними кислотами при 150°C. Стандартні прокладки з ПТФЕ були холодноплинними і протікали кожні 6-8 місяців. Технічне обслуговування вимагало повного відключення та очищення.

Рішення: встановлене V-подібне пружинне ущільнення зі склонаповненою оболонкою з PTFE для покращеної зносостійкості. V-подібна пружина забезпечувала постійну силу ущільнення, компенсуючи температурні цикли та коливання тиску.

Результат: Нульові витоки більше 3 років. Не вимагає обслуговування. Виключено щорічні витрати на зупинку.

Приклад 2: Фармацевтичний наповнювач — відповідність FDA досягнута

Завдання: фармацевтична розповсюджувальна машина потребувала ущільнення для поворотного клапана, який транспортує стерильний продукт. Стандартні ущільнювальні кільця не могли пройти випробування FDA на екстрактивні матеріали та вимагали частої заміни через хімічний вплив циклів CIP/SIP.

Рішення: V-подібне ущільнення з пружинним напругою, що постачається, із первинною оболонкою з ПТФЕ та V-подібною пружиною з нержавіючої сталі 316. Матеріал, що відповідає FDA. Повна документація надана.

Результат: Пройшов тестування FDA екстрактивних речовин. Пломба витримала повторні цикли CIP/SIP стерилізації без погіршення якості. Заміна не потрібна протягом 18 місяців.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Factory Factory Factory Factory

Технічні характеристики

Властивості продукту

Параметр	Значення
Діапазон температур	-180°C до +200°C
Тиск — Динамічний	До 45 МПа
Тиск — Статичний	До 60 МПа
Швидкість — зворотно-поступальна	До 15 м/с
Швидкість — Роторна	До 1 м/с
матеріал	PTFE оболонка + V-подібна пружина з нержавіючої сталі (304/316/301)
Хімічна стійкість	pH 0-14 — практично універсальний
Тип ущільнення	Осьове ущільнення — статичне або тихохідне ротаційне

Параметри класу матеріалу

Оцінка	Найкраще для	Ключова перевага	Хімічний ліміт
Віргінський PTFE	Чисті хімікати, застосування FDA, загальне обслуговування	Універсальна хімічна стійкість, найнижче тертя, відповідає FDA	М'які — менша зносостійкість
Склонаповнений PTFE	Абразивні середовища, високий знос, суспензії	Підвищена механічна міцність, зносостійкість	Не для HF або сильного лугу
PTFE з вуглецевим наповненням	Тепловіддача, антистатичний, низьке тертя	Теплопровідність, підвищений опір повзучості	Не для сильних окислювачів
PTFE, наповнений MoS₂	Липке середовище, низький крутний момент, підвищена змащувальна здатність	Зменшення тертя, покращена зносостійкість	Не для окислювачів кислот

Параметри пружинного матеріалу

Пружинний матеріал	Найкраще для
304 SS / 316 SS	Загальна хімічна служба, помірні температури
316L SS	Підвищена стійкість до корозії — агресивні хімікати, солона вода
Елгілой	Чудова стійкість до корозії — аерокосмічна, хімічна, критичні служби
Хастеллой	Висока стійкість до корозії — високоагресивні хімікати, кислоти
Інконель	Стійкість до високих температур — екстремальна спека (+260°C+)

Гарантія якості

100% первинна смола PTFE — без повторного подрібнення та перероблених матеріалів. Стабільна якість, партія за партією.

Прецизійне виготовлення пружин — Пружини виготовляються відповідно до точних специфікацій за допомогою обладнання з ЧПК.

Повна відстежуваність — кожна партія відстежується від сировини до готової печатки. Сертифікати на матеріали за запитом.

Сертифікат ISO 9001 — виробничі процеси сертифіковані відповідно до систем управління якістю ISO.

Доступні класи, сумісні з FDA — Virgin PTFE відповідає вимогам FDA 21 CFR 177.1550 і BfR.

Доступні спеціальні пружинні сплави — стандарт 301/304/316 SS; Elgiloy, Hastelloy, Inconel для екстремальних умов.

Test Test Test Test

FAQ

Питання: Що таке V-образне пружинне ущільнення і коли його слід використовувати?

A: U-подібне ущільнення з ПТФЕ з V-подібною пружиною з нержавіючої сталі всередині. Ущільнення від нульового тиску (пружина забезпечує початкову силу) до високого тиску (тиск системи живить губи).

Використовуйте його, коли ущільнювальні кільця або гумові ущільнювачі виходять з ладу, в агресивних хімічних речовинах, екстремальних температурах (від -180°C до +200°C), високому тиску (до 60 МПа) або критичних застосуваннях, де витік неприйнятний.

V-тип проти U-типу: V-тип для фланців, кришок, торцевих поверхонь (осьове ущільнення). U-тип для поршневих штоків, штоків клапанів (радіальне ущільнення).

Якщо ви ущільнюєте фланець або кришку, виберіть V-тип.

Якщо герметизує рухомий стрижень, виберіть U-тип.

З: Скільки коштує пружинне ущільнення V-типу та який час виконання?

A: Вартість залежить від діаметра, марки матеріалу, пружинного сплаву та кількості. Стандартні розміри починаються приблизно від X−X−Y. Нестандартні розміри вказані на малюнку.

Вартість ударів пружинного сплаву: 304 SS (стандарт, найнижча вартість) → 316 SS (покращена корозія) → Elgiloy/Hastelloy/Inconel (надзвичайна корозія/висока температура, вища вартість).

Час виконання:

Стандартні розміри: 5-7 днів.

Нестандартні розміри: 10-15 днів.

Доставка: авіа 5-10 днів, море 15-30 днів.
