Фабрика професійних прокладок з PTFE

Якщо ви шукаєте надійного виробника та постачальника PTFE прокладок,Таїфнопропонує рішення для персоналізації OEM, які відповідають стандартам CE та FDA. Продукти створюють щільне ущільнення між фланцевими з’єднаннями, запобігаючи витоку рідини або газу в системах трубопроводів і обладнанні.

Що таке прокладки з PTFE?

Прокладки з PTFE — це ущільнювальні компоненти, виготовлені з політетрафторэтиленової смоли шляхом пресування або лущення, а потім точного різання або штампування у формі прокладки.

Проблему, яку вони вирішують: Гумові прокладки розбухають у хімікатах. Металеві прокладки піддаються корозії. Графітові прокладки окислюються. ПТФЕ забезпечує універсальну хімічну стійкість (pH 0-14), широкий температурний діапазон (від -200°C до +260°C) і найнижчий коефіцієнт тертя з усіх твердих матеріалів, що робить прокладки з ПТФЕ кращим ущільнювальним рішенням для хімічної, фармацевтичної, харчової та напівпровідникової промисловості.

Ціна неправильного вибору: гумова прокладка під час роботи з кислотою виходить з ладу через кілька тижнів, спричиняючи витоки, простої, втрату продукту та ризики для безпеки. Металева прокладка в корозійних умовах коштує дорожче і потребує більшого крутного моменту. Графітова прокладка під час окислення деградує. PTFE прокладки усувають ці ризики — один матеріал для майже кожної хімічної служби.

Класифікація за матеріалом

Прокладка з ПТФЕ

Параметр	опис
матеріал	100% чистий PTFE, без наповнювачів, без повторного подрібнення
Температура	-180°C до +200°C
Щільність	2,10-2,30 г/см³
Ключові характеристики	Універсальна хімічна стійкість (pH 0-14), найнижче тертя, відповідає FDA
Найкраще для	Чисті хімічні речовини, продукти харчування та напої, фармацевтичні препарати, кислоти, розчинники, застосування високої чистоти
Термін служби в хімічній службі	2-3 роки
Обмеження	М’який — поганий опір повзучості, деформується під тривалим навантаженням
Колір	Білий

Склонаповнена PTFE прокладка

Параметр	опис
Наповнювачі	15-25% скловолокна
Температура	-180°C до +200°C
Міцність на розрив	≥25 МПа
Ключові характеристики	У 3-5 разів довший термін експлуатації в абразивному режимі, підвищена механічна міцність, покращена зносостійкість
Найкраще для	Абразивні середовища, суспензії, високий тиск, сідла клапанів, високе навантаження
Обмеження	Не для фтористоводневої кислоти (HF) або сильного лугу
Колір	Брудно-білий, світло-сірий

Прокладка з фторопласту, наповнена кремнеземом

Параметр	опис
Наповнювачі	Діоксид кремнію (SiO₂)
Температура	-180°C до +200°C
Ключові характеристики	Чудовий опір повзучості, висока механічна міцність, хороше утримання крутного моменту болта, низька проникність
Найкраще для	Сильні кислоти (крім HF), розчинники, вуглеводні, служба хлору, хімічна обробка
Обмеження	Несумісний з HF або сильною лугою
Колір	Палевий, помаранчевий

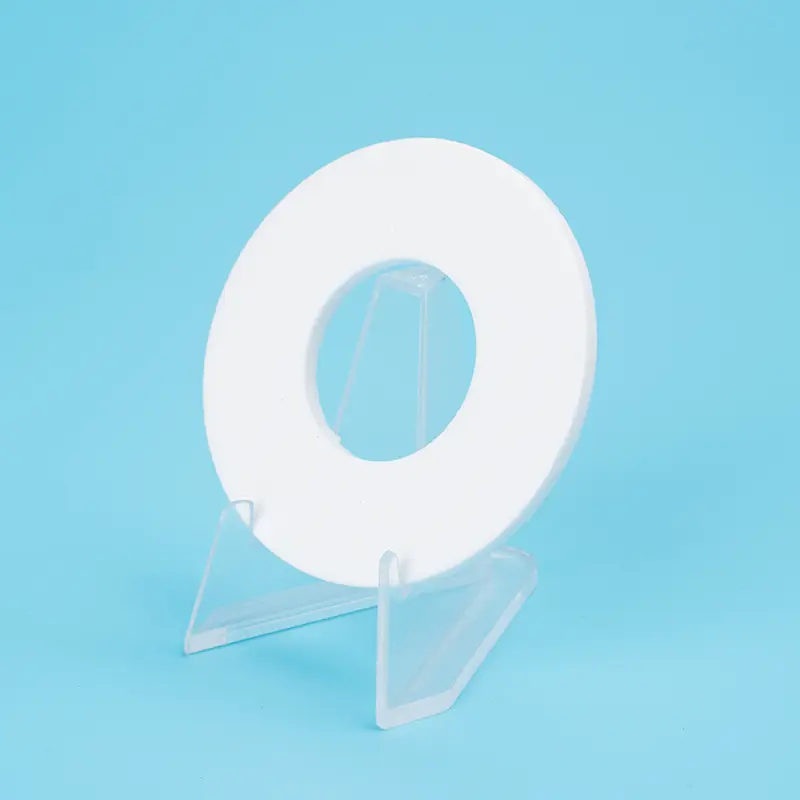

Прокладка з PTFE, наповнена сульфатом барію

Параметр	опис
Наповнювачі	Сульфат барію (BaSO₄)
Температура	-180°C до +200°C
Щільність	2,9-3,0 г/см³ — найвищий серед наповнених сортів
Ключові характеристики	Найвища щільність, чудова стійкість до повзучості, чудова стійкість до каустики, висока механічна міцність
Найкраще для	Сильні каустики (NaOH, KOH), хлорна служба, плавикова кислота (HF), агресивні хімікати
Обмеження	Не для розплавлених лужних металів або газоподібного фтору
Колір	Білий, коричневий

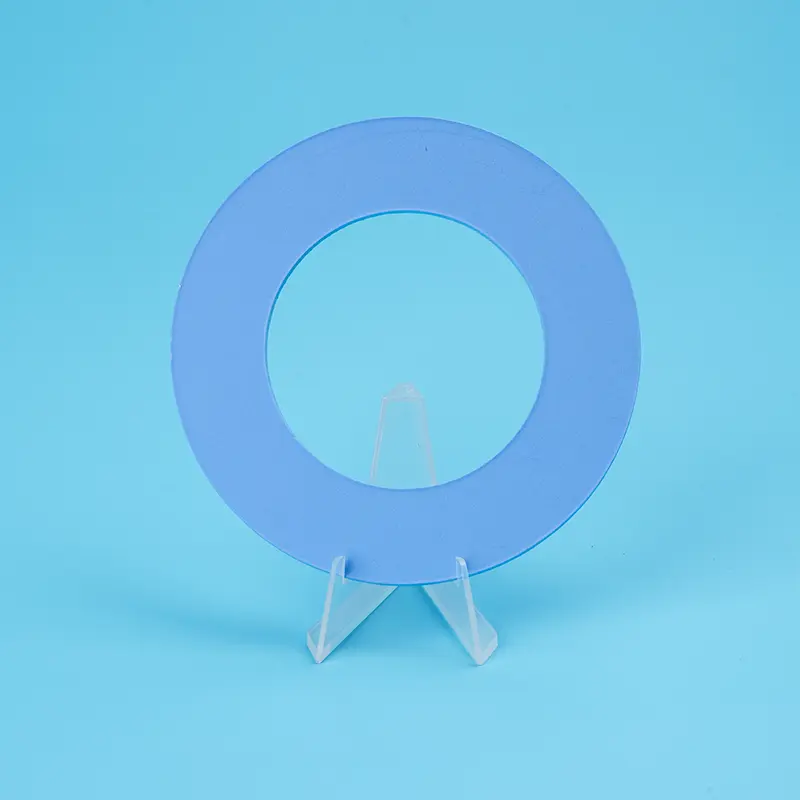

Прокладка з PTFE, наповнена скляними мікросферами

Параметр	опис
Наповнювачі	Порожнисті скляні мікросфери
Температура	-180°C до +200°C
Відновлення	≥32% (до 55,8% у деяких класах)
Ключові характеристики	Низька щільність, відмінна стисливість і відповідність, захищає крихкі фланці, ущільнення з низьким крутним моментом
Найкраще для	Фланці зі скляним покриттям, крихкі фланці, ущільнення з низьким крутним моментом, каустики, сильні кислоти
Обмеження	Несумісний з HF
Колір	Синій, білий

Прокладка з розширеного PTFE (ePTFE).

Параметр	опис
матеріал	100% спінений PTFE з мікропористою структурою
Температура	-196°C до +200°C
Стисливість	~38%
Відновлення	~14%
Ключові характеристики	Відмінна відповідність шорстким поверхням, відсутність холодного потоку, ущільнення з низьким крутним моментом, відповідність FDA
Найкраще для	Пошкоджені або неправильні фланці, фланці зі скляним покриттям, низький крутний момент, продукти харчування/фармацевтичні засоби
Обмеження	Нижчий рейтинг тиску, ніж наповнені марки
Колір	Білий

Типи конструкції прокладки

Тип	Будівництво	Найкраще для	Тиск
V-тип (проріз)	ПТФЕ оболонка розрізана від зовнішнього краю до внутрішнього отвору, вставлений м’який наповнювач	Низький тиск, загальнохімічний, DN15-DN500	До 4,0 МПа
L-тип (оброблений)	Квадратний переріз, оброблений, без прорізу	Середньо-високий тиск, критичне обслуговування	До 5,0 МПа
U-тип (складний)	Стрічка PTFE складена та термозварена, великого діаметру	Фланці великого діаметру (DN350+), висока надійність	Найвищий

Варіанти наповнювача: гнучкий графіт, стиснене безазбестове (CAF) волокно, гума (EPDM, Viton), скловолокно

Керівництво з порівняння та вибору

Порівняння сортів PTFE прокладок

Особливість	Віргінський PTFE	Склонаповнений	Наповнений кремнеземом	Сульфат барію	ePTFE
Хімічна стійкість	★★★★★ pH 0-14	★★★★☆ не для HF/лугу	★★★★☆ не для HF/лугу	★★★★☆ не для розплавлених металів	★★★★★ pH 0-14
Стійкість до повзучості	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
Зносостійкість	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
відповідність	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Відповідає FDA	✅ Так	❌ Ні	❌ Ні	✅ Так	✅ Так
Вартість (початкова)	$	$$	$$	$$$	$$$
Термін служби в умовах вимогливого обслуговування	6-12 місяців	3-5 років	3-5 років	3-5 років	2-3 роки
Найкраще для	Чистота, чисті хімікати	Абразиви, високий тиск	Кислоти, розчинники, хлор	Каустики, HF	Пошкоджені фланці, низький крутний момент

Короткий посібник із вибору

Якщо ваша послуга...	Виберіть...	чому	ROI
Чисті хімікати, продукти харчування/фармацевтичні засоби, відповідність FDA	Віргінський PTFE	Універсальна хімічна стійкість, відповідає FDA	Найнижча вартість чистого обслуговування
Абразивні середовища, суспензії, високий тиск	Склонаповнений PTFE	Термін служби абразивів у 3-5 разів довший	Менше замін
Сильні кислоти, розчинники, хлор, криогенні	PTFE, наповнений кремнеземом	Відмінна стійкість до повзучості + хімічна сумісність	Довший термін служби ущільнення, менше повторного затягування
Сильна каустика, ВЧ служба, високе навантаження	PTFE, наповнений сульфатом барію	Найвища щільність, найкраща стійкість до каустичної та високочастотної дії	Чудова хімічна стійкість
Пошкоджені фланці, фланці зі скляним покриттям, низький крутний момент	ePTFE	Пристосовується до нерівностей, захищає крихкі фланці	Захищає дороге обладнання
Низький тиск, економічні, нерівні фланці	Прокладка конверта з PTFE	Економічний, хороша хімічна стійкість	На 30-50% менше, ніж твердий PTFE

Застосування продукту

Промисловість	застосування	Рекомендований клас
Хімічна обробка	Фланці труб, насоси, клапани, реактори — кислоти, розчинники, каустики, хлор	Незайманий, наповнений кремнеземом, наповнений сульфатом барію
Фармацевтичний	Стерильна обробка, виробництво API, біореактори — відповідність FDA	Віргінський PTFE (клас FDA)
Їжа та напої	Санітарні з'єднання, розливне обладнання — відповідність FDA	FDA класу Virgin або ePTFE
Нафтохімічний	Фланці трубопроводів, з'єднання арматури — вуглеводні, H₂S	Наповнений кремнеземом, наповнений склом
Обладнання зі склом	Реактори скляні, посудини — крихкі фланці	ePTFE, заповнена скляною мікросферою
Напівпровідник	Хімічний розподіл високої чистоти	Віргінський PTFE (високої чистоти)
Целюлоза та папір	Фланці дигесторів, стокові насоси	Склонаповнений

Ключові переваги

1. Універсальна хімічна стійкість

ПТФЕ стійкий до майже всіх хімічних речовин з pH 0-14, кислот, лугів, розчинників, вуглеводнів, хлору тощо.

2. Широкий температурний діапазон

Безперервна робота від -180°C до +200°C, один матеріал для кріогенної та високотемпературної роботи.

3. Низьке тертя

Коефіцієнт тертя 0,05-0,20, самозмащувальний, зменшує знос фланців.

4. Оцінки, що відповідають FDA

Віргінський PTFE та деякі сорти відповідають вимогам FDA 21 CFR 177.1550 для харчових і фармацевтичних застосувань.

5. Антипригарна поверхня

Поверхня запобігає прилипанню та накопиченню носія, легко чиститься, знижує ризик забруднення.

6. Довгий термін служби

Правильно підібрані прокладки з PTFE забезпечують надійне ущільнення протягом багатьох років, зменшуючи частоту технічного обслуговування та простої.

FAQ

Питання: прокладка з натурального PTFE та наповнена PTFE, яку я маю вибрати?

A: Virgin PTFE забезпечує універсальну хімічну стійкість (pH 0-14), найнижче тертя та відповідає вимогам FDA, що найкраще підходить для чистих хімікатів, продуктів харчування/фармацевтичних препаратів та застосувань високої чистоти.

Наповнений PTFE (скло, кремнезем, сульфат барію, вуглець) додає механічну міцність, опір повзучості та зносостійкість, найкраще підходить для високого тиску, абразивних середовищ і вимогливих послуг.

Перший PTFE може коштувати дешевше, але якщо він виходить з ладу кожні 6 місяців, одна заповнена PTFE прокладка, яка служить 3-5 років, заощадить вам 6-10 замін + час простою + роботу.

Швидке правило:

Чисте обслуговування, FDA → Virgin.

Абразив, високий тиск, вимогливий → Заповнений.

Питання: прокладка для конверта з PTFE та прокладка з суцільного PTFE, коли слід використовувати кожну з них?

В: Суцільна прокладка з ПТФЕ - це цільна прокладка з чистого або наповненого ПТФЕ, найкраща для роботи під високим тиском, максимальної хімічної чистоти та застосувань, які не потребують наповнювача.

PTFE прокладка конвертаскладається з оболонки з ПТФЕ, що інкапсулює стисливе ядро наповнювача, що найкраще підходить для експлуатації при низькому та середньому тиску, фланці зі скляним покриттям, нерівні фланці та застосування, що вимагає відповідності.

Швидке правило:

Високий тиск, хімічна чистота → Твердий PTFE.

Низький-середній тиск, зручність, пружність → Прокладка конверта.

Вартість: прокладки для конвертів коштують на 30-50% дешевше, ніж твердий PTFE того самого розміру.

З: Які обмеження та які найпоширеніші помилки?

A:ТемператураТемпература: від -180°C до +200°C.

Тиск: Твердий до 10,0 МПа, конверт до 2,5-5,0 МПа.

хімічний: pH 0-14, несумісний з розплавленими лужними металами або елементарним фтором.

Хімічні обмеження залежать від наповнювача:

Склонаповнений/наповнений кремнеземом: не для HF або сильного лугу

Наповнений сульфатом барію: не для розплавлених лужних металів.

Три типові помилки:

(1) Використання неправильного класу для носія: перед вибором перевірте хімічну сумісність.

(2) Надмірне затягування: PTFE м’який; надмірне стиснення викликає холодний потік і витік. Використовуйте динамометричний ключ.

(3) Використання прокладок конверта при тиску вище рекомендованого: вище 2,5 МПа, конверт може деформуватися або вийти з ладу. Використовуйте твердий PTFE для високого тиску.
