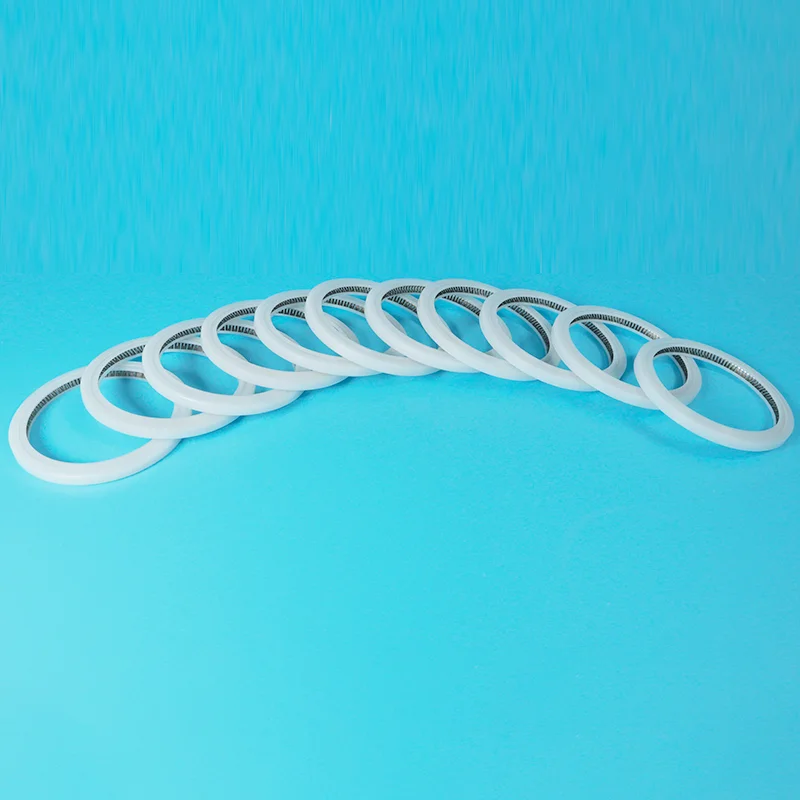

A Пружинне ущільнення V-типупризначений для підтримки надійної герметизації, коли звичайні еластомерні ущільнювачі борються з тиском, температурою, хімічним впливом, низькою швидкістю роботи або тривалими періодами простою. Його V-подібний ущільнювальний профіль працює разом із внутрішнім пружинним стимулятором, щоб підтримувати контакт із сполучною поверхнею. Ця конструкція може забезпечити стабільну герметизацію в широкому діапазоні промислових умов експлуатації.
У цій статті пояснюється, як працюють пружинні ущільнення V-типу, чому важлива активація пружини, як вибір матеріалу та пружини впливає на термін служби, де зазвичай використовуються ці ущільнення та як уникнути поширених проблем із встановленням та експлуатацією. Він також надає практичну порівняльну таблицю та контрольний список для усунення несправностей для інженерів, груп технічного обслуговування, виробників обладнання та промислових покупців.
Пружинне ущільнювальне ущільнення V-типу — це прецизійний ущільнювальний компонент, який поєднує V-подібний ущільнювальний профіль із пружинним елементом. Ущільнювач зазвичай виготовляється з високоефективного полімеру, такого як PTFE або модифікованої суміші PTFE, тоді як пружина забезпечує постійне радіальне або осьове навантаження на поверхню ущільнювача.
На відміну від звичайного еластомерного ущільнення, яке в основному покладається на власну еластичність для підтримки ущільнювального контакту, пружинне ущільнення використовує незалежний механізм живлення. Це робить конструкцію особливо корисною, коли герметизуючий матеріал має обмежену еластичність або коли обладнання працює в складних термічних, хімічних або механічних умовах.
V-подібний профіль також може бути розроблений для контролю контактного тиску та адаптації до певної геометрії установки. Залежно від застосування, ущільнювач може бути призначений для статичного ущільнення, зворотно-поступального руху, обертального руху або спеціальних умов тиску.
Пружина є одним з найважливіших функціональних елементів ущільнювальної системи. Коли ущільнення встановлено, пружина створює початкову силу контакту між ущільнювальною кромкою та поверхнею, що сполучається. Ця сила допомагає закрити невеликі щілини та підтримувати контакт до того, як тиск у системі повністю встановиться.
Коли тиск у внутрішній системі підвищується, тиск може діяти на профіль ущільнення та покращувати контактну силу в зоні ущільнення. Ця комбінація сили пружини та системного тиску дозволяє ущільнювачу підтримувати стабільну межу ущільнення у мінливих умовах експлуатації.
Конфігурація пружини повинна бути обрана відповідно до застосування. Різні конструкції пружин можуть забезпечувати різні характеристики навантаження, поведінку тертя та стійкість до хімічних або термічних середовищ.
Геометрія пружинного ущільнення V-типу безпосередньо впливає на те, як розподіляється сила ущільнення. Добре розроблений профіль може створити контрольований контакт уздовж ущільнювальної поверхні без створення непотрібного тертя.
Цей баланс особливо важливий у динамічних програмах. Надмірний контактний тиск може збільшити тертя та виділення тепла, тоді як недостатній контактний тиск може призвести до витоку. V-подібна структура забезпечує корисну основу для адаптації ущільнювального профілю до робочих вимог обладнання.
| Особливість дизайну | Функціональна роль | Потенційна вигода |
|---|---|---|
| V-подібний профіль | Контролює ущільнювальний контакт | Збалансована сила ущільнення |
| Весняний енергетик | Підтримує контактний тиск | Покращене ущільнення при низькому тиску |
| Полімерна куртка | Відокремлює носій від апаратного забезпечення | Хімічна та температурна стійкість |
Пружинні ущільнювачі часто вибирають, коли звичайне еластомерне ущільнення не може забезпечити необхідну комбінацію хімічної стійкості, температурної здатності, низького тертя та стабільності розмірів.
Матеріали на основі PTFE можуть забезпечити відмінну стійкість до багатьох агресивних хімікатів і технологічних рідин.
Спеціалізовані полімерні сполуки можуть підтримувати застосування, пов’язане з підвищеними або швидкими змінами температур.
Правильно підібрані склади PTFE можуть зменшити тертя та знос у системах динамічного ущільнення.
Пружина компенсує певні зміни в ущільнювальному контакті, коли ущільнювач працює з часом.
Ці переваги не означають, що кожне пружинне ущільнення підходить для будь-якого середовища. Не менш важливими є правильний вибір матеріалу, дизайн канавок, обробка поверхні, номінальний тиск, діапазон температур і монтаж.
Вибір матеріалу слід починати з фактичних умов експлуатації, а не лише з форми ущільнення. Полімерна оболонка повинна витримувати технологічне середовище, температуру, тиск, тертя та очікуваний рух.
| матеріал | Типова міцність | Загальні міркування |
|---|---|---|
| Віргінський PTFE | Відмінна хімічна стійкість і низьке тертя | Може вимагати посилення для вимогливих умов зносу |
| PTFE з вуглецевим наповненням | Покращений знос і стабільність розмірів | Слід ретельно перевірити сумісність суміші |
| Склонаповнений PTFE | Покращені характеристики стиснення та зношування | Може збільшити знос сполучної поверхні в деяких динамічних системах |
| Сполуки на основі PEEK | Високі механічні та температурні характеристики | Вища вартість матеріалу та спеціальна обробка |
Матеріал пружини також має значення. Нержавіюча сталь, корозійностійкі сплави та інші спеціальні пружинні матеріали можуть бути розглянуті залежно від хімічного середовища, температури та необхідної стійкості до втоми.
Вибір ущільнення лише за номінальним розміром є однією з найпоширеніших причин поганої роботи ущільнення. Інженери повинні оцінити повне робоче середовище.
Поєднання ефективності полімеру та пружинного підживлення дозволяє пружинним ущільненням V-типу використовувати широкий спектр промислових застосувань.
У дуже вимогливих додатках пломбу слід перевіряти в типових умовах експлуатації, а не вибирати виключно з опису каталогу.
Звичайне еластомерне ущільнювальне кільце може бути економічним і високоефективним рішенням для багатьох застосувань. Однак конструкції з пружинним напругою стають привабливими, коли умови експлуатації перевищують практичні можливості стандартних еластомерних ущільнень.
| Фактор | Звичайне еластомерне ущільнення | Пружинне ущільнення V-типу |
|---|---|---|
| Еластичність | Сильно залежить від властивостей еластомеру | Весна дає додаткову енергію |
| Хімічна стійкість | Сильно залежить від типу еластомеру | Може бути чудовим з відповідними сполуками PTFE |
| Тертя | Залежить від матеріалу та мастила | Може бути низьким за допомогою відповідних полімерних сполук |
| Температурна здатність | Залежить від матеріалу | Доступні варіанти високотемпературного полімеру |
| Гнучкість дизайну | Стандартні профілі широко доступні | Профілі, матеріали та пружини можуть залежати від застосування |
Навіть високоякісне пружинне ущільнення V-типу може передчасно вийти з ладу, якщо в процесі монтажу пошкодиться ущільнювальна кромка або піддасться невідповідному механічному навантаженню.
Для динамічного обладнання особливо важливим є стан поверхні вала або отвору. Подряпини, надмірна шорсткість, гострі сліди від обробки або забруднення можуть створити шляхи витоку та прискорити знос ущільнення.
| проблема | Можлива причина | Рекомендована перевірка |
|---|---|---|
| Витік | Неправильні розміри, пошкоджена губа, недостатнє живлення | Перевірте паз, профіль ущільнення, пружину та вузол |
| Високе тертя | Надмірна контактна сила, погане змащення, невідповідний матеріал | Перевірте навантаження пружини, матеріал, швидкість і обробку поверхні |
| Швидкий знос | Груба контактна поверхня або абразивний матеріал | Перевірте стан поверхні та сумісність матеріалів |
| Екструзійне пошкодження | Надмірний зазор або тиск | Перевірте тиск, зазор, резервну конструкцію та матеріал ущільнення |
| Деформація ущільнення | Неправильний монтаж або температурний вплив | Перевірте порядок складання та температурні умови |
Вибір постачальника — це більше, ніж порівняння цін за одиницю. Надійний партнер з ущільнення повинен бути в змозі зрозуміти застосування, рекомендувати відповідні матеріали, підтримувати узгодженість розмірів і надавати технічну підтримку в разі виникнення проблем.
Ningbo Taifno PTFE Plastic Products Co., Ltd.спеціалізується на ущільненнях і пластикових виробах на основі PTFE і може надавати орієнтовані на застосування рішення для клієнтів, яким потрібні індивідуальні ущільнювальні компоненти. Для промислових покупців безпосередня робота з виробником може спростити спілкування щодо матеріалів, розмірів, профілів і виробничих вимог.
Яка основна функція пружинного ущільнення V-типу?
Його основною функцією є підтримка контрольованого ущільнення між двома сполученими поверхнями. Полімерна оболонка забезпечує герметичний бар'єр, а пружина забезпечує безперервну енергію.
Чи підходять пружинні ущільнення V-типу для динамічних застосувань?
так Залежно від профілю, матеріалу, конфігурації пружини, швидкості, тиску та стану поверхні, вони можуть бути призначені для зворотно-поступального або обертального застосування.
Чому PTFE зазвичай використовується для пружинних ущільнень?
ПТФЕ забезпечує низьке тертя та високу стійкість до багатьох хімічних речовин. Різні сполуки PTFE також можуть бути розроблені для підвищення зносостійкості, жорсткості та стабільності розмірів.
Чи можна налаштувати пружинне ущільнення V-типу?
так Індивідуальні налаштування можуть включати розміри, профіль ущільнення, полімерну суміш, матеріал пружини, конфігурацію пружини та інші вимоги до застосування.
Яку інформацію я повинен надати, коли запитую пропозицію щодо печатки?
Укажіть розміри ущільнень, розміри канавок, якщо є, робочий тиск, температуру, тип руху та швидкість, ущільнювальне середовище, матеріал вала чи отвору, обробку поверхні та очікувані умови експлуатації. Креслення або наявні зразки пломб також можуть зробити процес вибору точнішим.
Яка найпоширеніша причина передчасного руйнування пломби?
Передчасна поломка може бути наслідком неправильного розміру, несумісних матеріалів, надмірного зазору, поганої обробки поверхні, неправильного встановлення, невідповідного пружинного навантаження або умов експлуатації, що виходять за межі проектного діапазону.
Пружинне ущільнення V-типу може бути дуже ефективним рішенням, коли застосування вимагає контрольованої сили ущільнення, низького тертя, хімічної стійкості, температурної стійкості та надійної роботи за мінливих умов експлуатації. Його V-подібний ущільнювальний профіль і пружинний стимулятор працюють разом, щоб підтримувати контакт, враховуючи обмеження менш еластичних ущільнювальних матеріалів.
Однак сама пломба є лише частиною повної системи ущільнення. Правильний вибір матеріалу, конфігурація пружини, геометрія канавки, тиск, температура, обробка поверхні, зазор, встановлення та швидкість роботи впливають на кінцеві характеристики.
Для виробників обладнання, груп технічного обслуговування, дистриб’юторів і промислових покупців вибір правильного пружинного ущільнення V-типу має починатися з вимог до застосування, а не просто вибирати стандартний розмір. Технічно досвідчений виробник може допомогти перетворити ці робочі параметри на практичне рішення для ущільнення.
