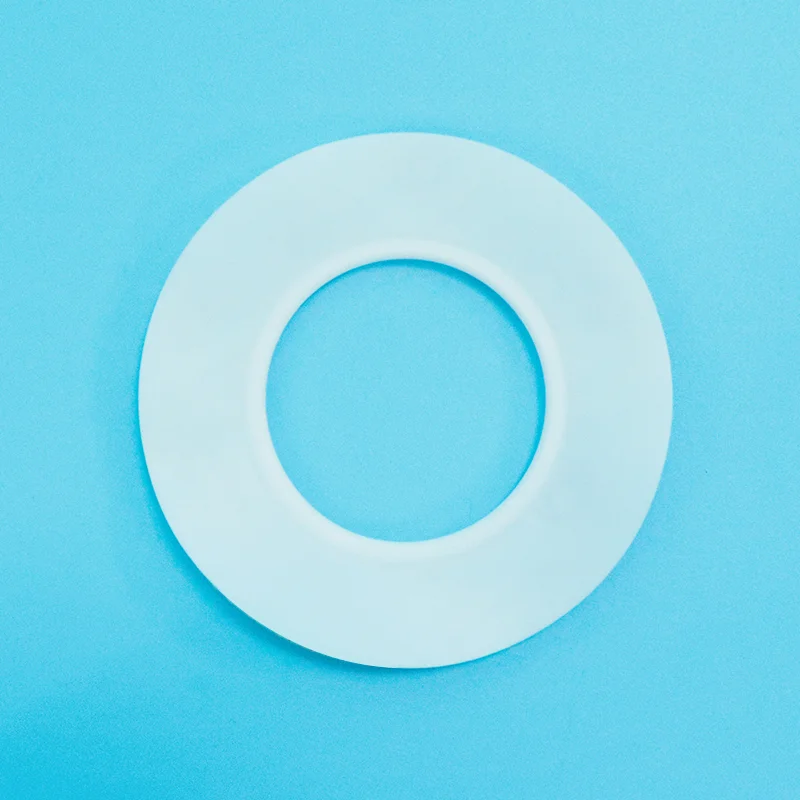

Прокладка для конверта з PTFE типу C

Taifno є професійним виробником прокладок для конвертів типу C з PTFE. Ми маємо сертифікати ISO 9001 та ISO 14001, а наші продукти відповідають авторитетним міжнародним стандартам, таким як CE та FDA; ми також пропонуємо налаштування на основі конкретних вимог галузі та умов експлуатації.

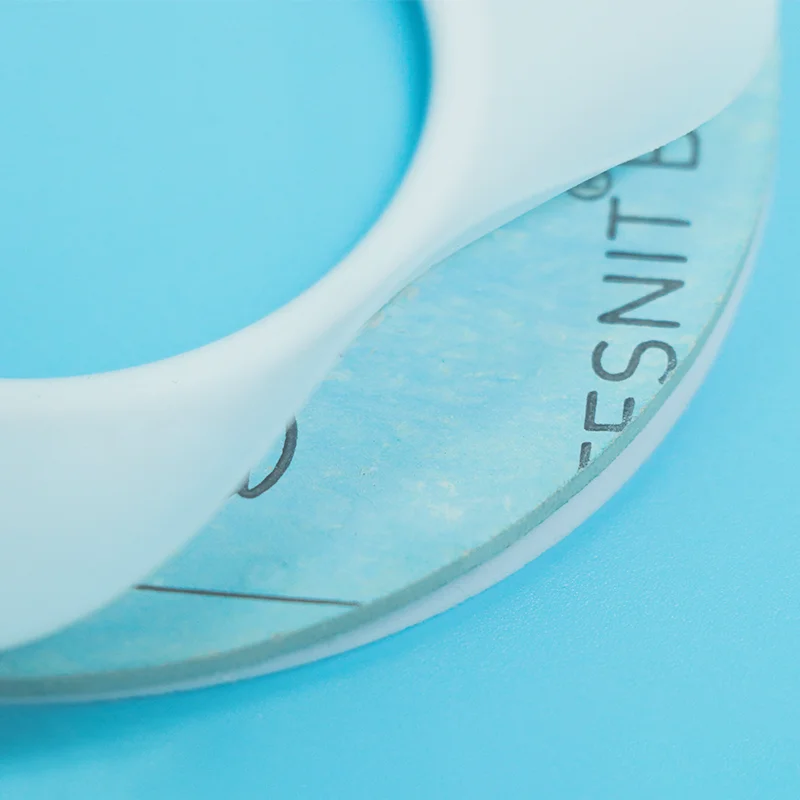

Прокладка типу C складається з оболонки з PTFE у поєднанні з гофрованим сердечником із нержавіючої сталі (доступна з нержавіючої сталі 304 або 316). Посилений металевий сердечник не тільки підвищує структурну міцність, але також забезпечує пружність і покращує стійкість до коливань тиску та термічного циклу.

Як працює прокладка конверта з PTFE типу C?

Прокладка конверта з PTFE типу C – це посилене ущільнювальне рішення, розроблене для високого тиску та складних робочих середовищ. Він має зовнішній шар PTFE у поєднанні з гофрованим серцевиною з нержавіючої сталі, що створює композитну структуру, яка забезпечує як хімічну, так і механічну міцність.

До складу прокладки входять:

Зовнішній шар PTFE: Кожух з PTFE повністю оточує внутрішню металеву арматуру, створюючи стійку до корозії ущільнювальну поверхню. Він захищає металеву вставку від прямого контакту з агресивними середовищами, зберігаючи чудову стійкість PTFE до кислот, лугів, розчинників та інших хімікатів.

Гофрована арматура з нержавіючої сталі: Внутрішня гофрована вставка з нержавіючої сталі 304 або 316 працює як гнучкий опорний елемент. Його пружинна конструкція дозволяє прокладці відновлюватися після стиснення, підтримувати тиск ущільнення та протистояти деформації під час коливань навантажень.

Конструкція посиленого ущільнення: Поєднання PTFE та гофрованого металевого сердечника дозволяє конструкції типу C підтримувати ефективність ущільнення під час змін тиску, теплового розширення та повторних робочих циклів. Металеве посилення покращує стабільність і знижує ризик видавлювання або вибуху в складних умовах.

Ключові переваги продуктивності:

Покращена продуктивність відновлення: Гофрована вставка з нержавіючої сталі забезпечує безперервне відновлення еластичності, допомагаючи прокладці зберігати силу ущільнення після багаторазового стиснення та зміни температури.

Покращена стійкість до тиску: Посилений металевий сердечник підтримує шар PTFE і запобігає надмірній деформації, що робить його придатним для застосувань під високим тиском, ніж стандартні прокладки оболонки з м’яким сердечником.

Підходить для великих фланців: Додаткова структурна опора робить прокладку типу C з PTFE ідеальним вибором для фланців великого діаметру, особливо для систем DN350+, де звичайні конструкції прокладок можуть не мати достатньої жорсткості.

Керівництво з порівняння та вибору

Тип C проти типу A проти типу B проти металевої оболонки проти суцільного PTFE

Короткий посібник із вибору

Основні програми

Технічні характеристики

Властивості прокладки конверта з PTFE типу C

Доступні варіанти металевого сердечника

Гарантія якості

1. 100% чиста PTFE смола

Забезпечує стабільну якість, відмінну хімічну стійкість і постійну герметизацію партії за партією.

2. Серцевина з нержавіючої сталі преміум-класу

Виготовлений зі стійкої до корозії нержавіючої сталі 304/316, що забезпечує високу міцність і надійну підтримку під тиском і температурними циклами.

3. Повна інкапсуляція PTFE

Повністю герметизує металеву вставку, запобігаючи ризику корозії та забезпечуючи тривалий термін служби.

4. Конструкція гофрованої арматури

Забезпечує відновлення пружини, підтримує силу ущільнення та покращує стійкість до коливань тиску.

5. Відстеження матеріалу

Сертифікати матеріалів і виробничі записи доступні за запитом.

6. Нестандартні розміри та швидка доставка

Доступні стандартні розміри фланців і індивідуальні розміри. Стандартні розміри: 5–10 днів; нестандартні розміри: 10–15 днів.

FAQ

Питання: Що таке прокладка для конверта з PTFE типу C і коли її слід використовувати?

A: Прокладка конверта з PTFE типу C містить гофровану металеву вставку з нержавіючої сталі, повністю інкапсульовану в оболонку з PTFE. Гофрований металевий сердечник забезпечує пружне відновлення, стійкість до вибухів і структурну цілісність під високим тиском і термічним циклом.

Використовуйте тип C, коли:Робота під високим тиском, фланці великого діаметру (DN350+), умови термічного циклу та застосування, де стійкість до вибуху є критичною.

Коли НЕ використовувати тип C:Загальна хімічна служба низького тиску (тип A більш економічний), фланці малого діаметра (тип A або B є більш економічно ефективними) або застосування, що вимагає максимальної хімічної чистоти без вмісту металу (твердий PTFE).

Питання: Тип C чи прокладка з металевою оболонкою, яку мені вибрати?

A: Прокладки типу C і металевої оболонки мають металеві сердечники, але вони застосовуються по-різному.

Тип C (гофрований металевий сердечник): повністю інкапсульований у PTFE, без відкритого металу, ідеально підходить для хімічного обслуговування, де потрібна хімічна стійкість PTFE. Найкраще підходить для фланців середнього та високого тиску, термічного циклу та великого діаметру.

Прокладки з металевою оболонкою: металевий сердечник, частково або повністю покритий PTFE або іншими матеріалами, забезпечує екстремальний тиск і стійкість до високих температур. Найкраще підходить для екстремального тиску, високої температури (+260°C+) і застосувань, де PTFE може розм’якшуватися або повзати.

Швидке правило:

Хімічна експлуатація, помірний-високий тиск, термічний цикл → Тип C.

Екстремальний тиск, екстремальна температура → Металева оболонка.

З: Які обмеження та які найпоширеніші помилки?

A: Температура: До +200°C (обмеження PTFE).

Тиск: вище, ніж тип A/B, залежить від конструкції та товщини металевого сердечника.

Розмір: Рекомендується для DN350 і вище, гофрований металевий сердечник забезпечує міцність конструкції для великих діаметрів. Не рекомендується для тонкостінних або крихких фланців, металевий сердечник є жорстким і може спричинити пошкодження, якщо його затягнути надмірно.

Типові помилки:

(1) Використання типу C на тонкостінних або скляних фланцях без контролю крутного моменту: жорсткий металевий сердечник може тріснути на крихких поверхнях; використовувати низький крутний момент з контрольованою установкою.

(2) Надмірне затягування: металевий сердечник забезпечує силу ущільнення; надмірне стиснення пошкоджує оболонку з PTFE.

(3) Неправильний вибір розміру: тип C рекомендований для DN350+; для менших розмірів тип A або B може бути більш економічним.
