Металева прокладка з PTFE

Потрібна міцність металу з хімічною стійкістю PTFE? Taifno пропонує металеві PTFE прокладки для покупців у всьому світі. Металевий сердечник забезпечує структурну міцність, стійкість до вибухів і високотемпературну здатність набагато більше, ніж тільки полімерні прокладки. Кришка з PTFE забезпечує хімічну стійкість і надійну герметизуючу поверхню.

Що таке металева прокладка з PTFE?

ПТФЕ-прокладка з металевим покриттям складається з суцільного металевого сердечника (зазвичай з нержавіючої сталі 304/316, вуглецевої сталі, міді або титану), який повністю або частково вкритий оболонкою з ПТФЕ. Металевий сердечник забезпечує структурну міцність, стійкість до вибухів і високотемпературну здатність набагато більше, ніж тільки полімерні прокладки. Кришка PTFE забезпечує універсальну хімічну стійкість (pH 0-14) і надійну герметичну поверхню.

Структура:

Металевий сердечник: забезпечує структурну міцність, стійкість до вибухів і стійкість до високих температур

PTFE оболонка: забезпечує універсальну хімічну стійкість (pH 0-14), антипригарну поверхню та захищає металевий сердечник від корозії

Серцевина наповнювача (додатково): наповнювач без азбесту, графіту або PTFE всередині металевого сердечника забезпечує додаткову стійкість

Ключові характеристики:

Міцність металу: витримує екстремальний тиск (до 100 МПа) і температуру (до +700°C)

Захист PTFE: оболочка PTFE забезпечує хімічну стійкість і запобігає забрудненню

Можливість великого діаметру: до DN5000 — ідеально підходить для теплообмінників і великих посудин

Складні форми: можна виготовляти круглої, овальної та прямокутної форм

Керівництво з порівняння та вибору

ПТФЕ з металевою оболонкою проти спірально намотаного проти типу С проти суцільного ПТФЕ

Короткий посібник із вибору

Основні програми

Технічні характеристики

Властивості металевої прокладки з PTFE

Доступні варіанти металевого сердечника

Гарантія якості

100% первинна смола PTFE — незмінна якість, партія за партією

Premium Metal Core — високоміцні, стійкі до корозії матеріали

Повна відстежуваність — сертифікати матеріалів надаються за запитом

Виготовлення на замовлення — доступні круглі, овальні та прямокутні форми

Можливість великого діаметру — до DN5000 (5 метрів)

Термін виконання — стандартні розміри 5-10 днів; нестандартні розміри 10-20 днів залежно від складності

Кейс-стаді

На заводі тонкої хімії в Цзянсу реактор полімеризації зі скляним покриттям, оснащений люком DN1200, працював у складних умовах термічного циклу, з одним температурним циклом від температури навколишнього середовища до 200 ℃ щодня.

Незважаючи на те, що тверді прокладки з ПТФЕ запропонували чудову хімічну стійкість, їхня відсутність структурного посилення спричиняла деформацію повзучості, релаксацію напруги та зниження тиску ущільнення під час повторних термічних циклів. У результаті приблизно через місяць роботи стався витік, що вплинуло на безперервність виробництва.

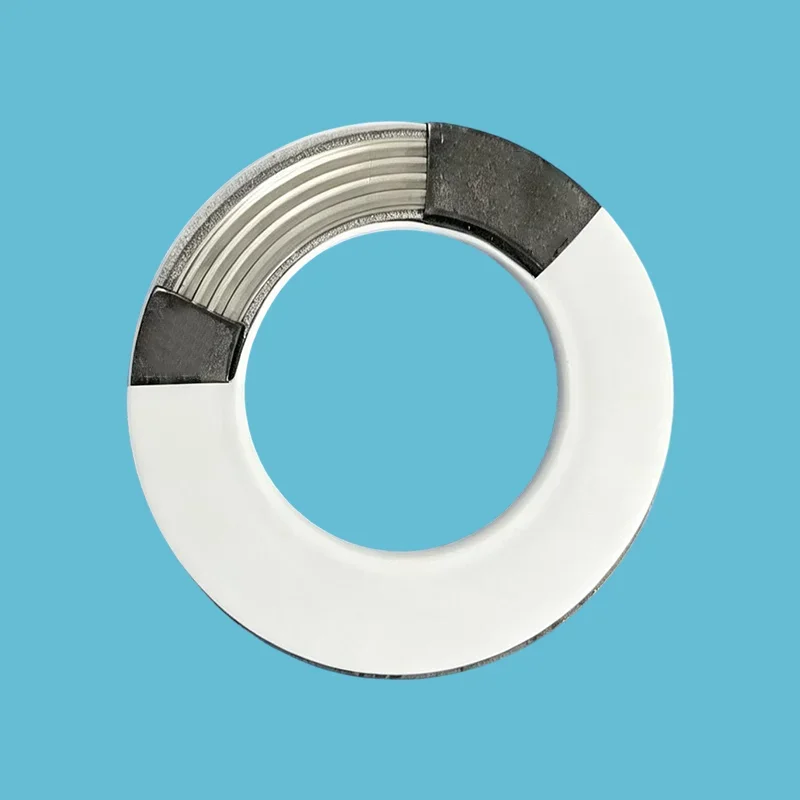

Щоб подолати проблеми високотемпературного циклу та вимоги до герметизації обладнання зі скляним футеруванням, на заміну було встановлено прокладки з PTFE з гофрованими сердечниками з нержавіючої сталі 304. Шар інкапсуляції PTFE забезпечує виняткову хімічну стійкість, тоді як гофрована серцевина з нержавіючої сталі підвищує механічну міцність, ефективність відновлення та стійкість до термічних циклів.

Після заміни термін служби прокладки було збільшено приблизно з 1 місяця до 10 місяців, що значно скоротило частоту технічного обслуговування та покращило довгострокову надійність реактора полімеризації.

FAQ

Питання: прокладка з металевим покриттям PTFE чи спіральна прокладка, яку я маю вибрати?

A: Обидва витримують високий тиск і високу температуру, але вони призначені для різних застосувань.

Металева прокладка з PTFE: суцільний металевий сердечник, повністю або частково покритий PTFE. Найкраще підходить для хімічного обслуговування, де потрібна хімічна стійкість PTFE, теплообмінники, фланці великого діаметру (до DN5000) і складної форми (круглої, овальної, прямокутної).

Спіральна прокладка: V-подібні металеві обмотки з наповнювачем (графіт/PTFE) між ними. Найкраще підходить для високого тиску, високої температури, пари та стандартних фланців ASME до DN1500.

Швидке правило:

Хімічна служба, великий діаметр, складні форми → Металева оболонка.

Високий тиск, висока температура, пара, стандартні фланці → Спіральна намотка.

Питання: Яку температуру та тиск можуть витримати металеві прокладки з PTFE?

A: Температура: До +700°C залежно від матеріалу металевого сердечника, 304/316 SS до +530°C, вуглецева сталь до +300°C і хастеллой/інконель до +700°C.

Тиск: до 100 МПа (100 бар).

хімічний: pH 0-14 універсальна стійкість (покриття PTFE).

Ключова відмінність від стандартних прокладок PTFE: Металевий сердечник забезпечує набагато вищу температуру та тиск, що робить їх кращим вибором для теплообмінників і резервуарів високого тиску.

Можливість розміру: До DN5000 (5 метрів), що значно більше, ніж спіральні прокладки, які зазвичай обмежуються DN1500.

З: Які обмеження та які найпоширеніші помилки?

A: Температура: До +280°C (залежно від металевого сердечника).

Тиск: До 100 МПа.

хімічний: рН 0-14, PTFE оболонка забезпечує універсальну стійкість, але металевий сердечник може піддатися корозії, якщо PTFE оболонка пошкоджена.

Три типові помилки:

(1) Використання прокладок із металевою оболонкою у випадках, коли оболонка з PTFE несумісна: PTFE не сумісний із розплавленими лужними металами або елементарним фтором за високих температур.

(2) Надмірне затягування: хоча металевий сердечник міцний, надмірне стиснення може пошкодити оболонку з PTFE; використовувати контрольований крутний момент.

(3) Неправильний вибір металевого сердечника: виберіть правильний металевий сердечник для вашої температури та середовища; вуглецева сталь піддається корозії в солоній воді, 316 SS краще справляється з кислотним середовищем, титан найкраще підходить для морських застосувань.

До кожного замовлення ми додаємо специфікації встановлення.
