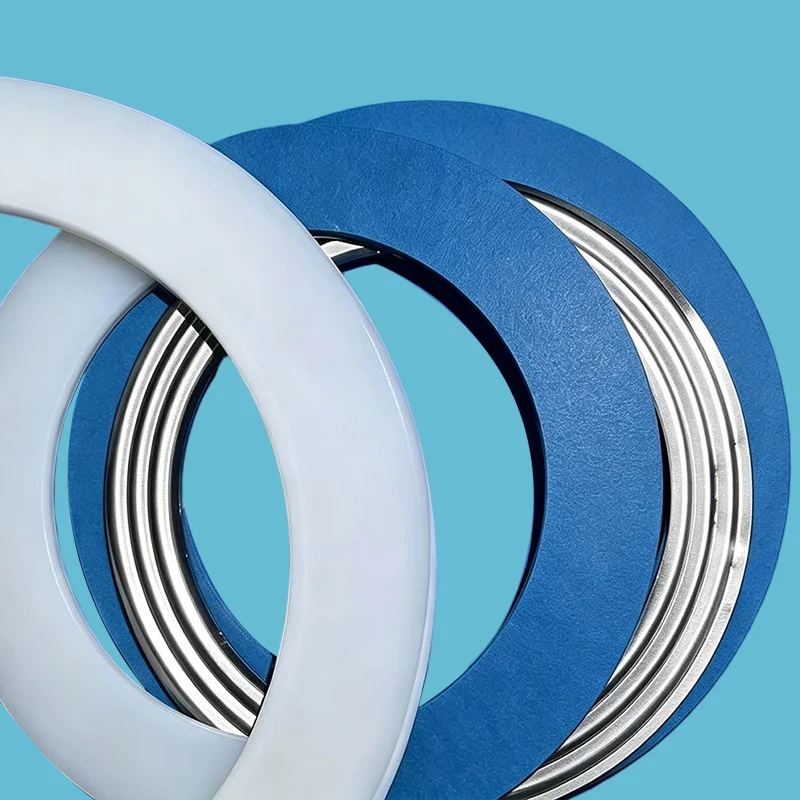

Прокладка конверта з PTFE для фланця зі скляним покриттям

На відміну від стандартних прокладок з PTFE, які вимагають високих посадкових навантажень, ущільнювальна прокладка з PTFE для фланців зі скляним покриттям розроблена для досягнення ефективного ущільнення з меншим напруженням болта. Цей продукт підходить для реакторів зі скляним покриттям, посудин і систем трубопроводів таких виробників, як De Dietrich Process Systems і Pfaudler, а також для інших стандартних конструкцій фланців зі скляним покриттям.

Чим відрізняються фланці зі скляним покриттям?

Сталеві фланці зі скляним покриттям широко використовуються в хімічному технологічному обладнанні, оскільки вони забезпечують чудову стійкість до корозії проти агресивних середовищ. Однак процес нанесення покриття на скло створює унікальні труднощі з ущільненням. Поверхня фланця часто нерівна і хвиляста, тоді як сам шар скла крихкий і чутливий до надмірної сили затягування.

Завдання запечатування:

1. Нерівна поверхня фланця: Через нерівну поверхню зі скляним покриттям звичайним прокладкам важко досягти повного контакту та надійної герметичності.

2. Крихке скло: Надмірний момент затягування болтів може пошкодити або розтріскати шар скла, що призведе до дорогого ремонту та простою обладнання.

3. Обмежена вантажопідйомність болта: Фланці зі скляним покриттям не можуть витримувати такі ж зусилля затягування, що й металеві фланці, тому потрібна прокладка з кращою адаптивністю при низькій силі стиснення.

4. Вимоги до хімічної стійкості: Ущільнювальний матеріал повинен витримувати кислоти, луги, розчинники та інші корозійні технологічні середовища без деградації.

Чому прокладка конверта з PTFE?

Керівництво з порівняння та вибору

PTFE конверт проти ePTFE стрічки проти стандартного PTFE: для скляних фланців

Короткий посібник із вибору

Типове будівництво

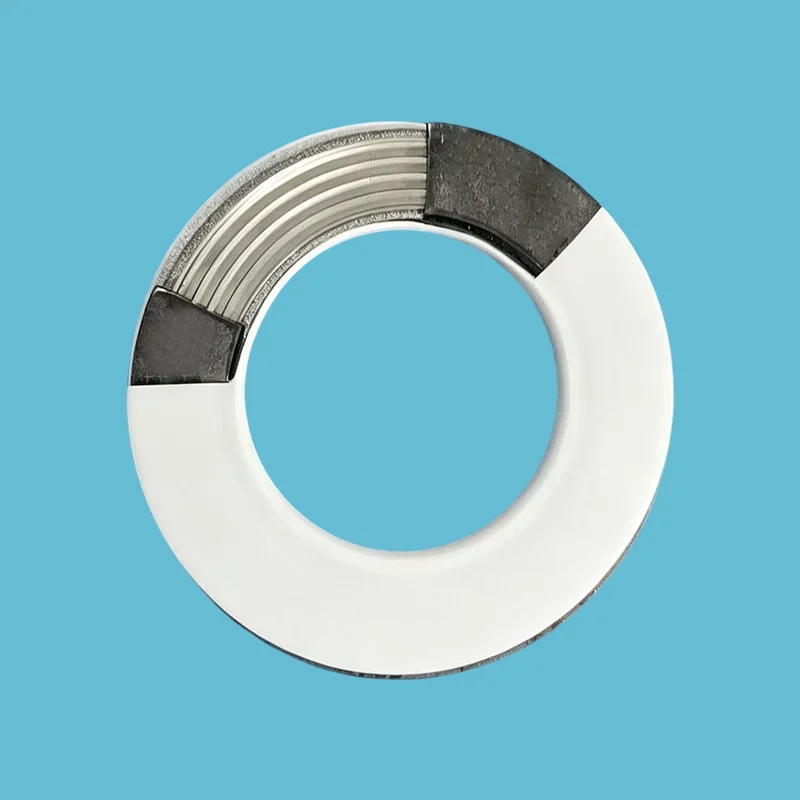

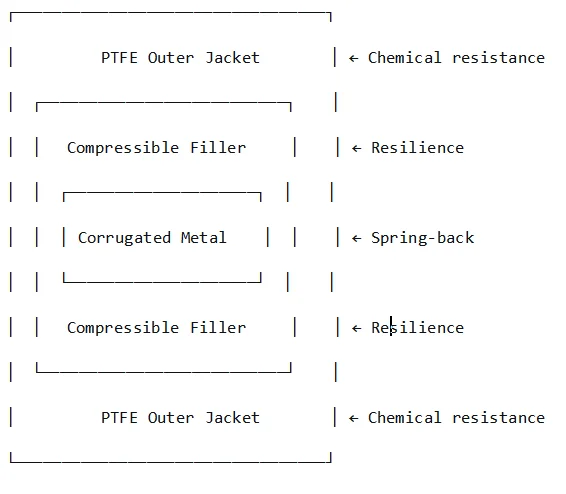

Сучасна прокладка конверта з ПТФЕ для фланця зі скляним футеруванням часто включає гофровану металеву вставку з шарами наповнювача, що стискаються, з обох сторін, повністю інкапсульовані в ПТФЕ:

Технічні характеристики

Властивості прокладки оболонки фланця зі скляним покриттям

Доступні основні матеріали

Кейс-стаді

На проміжному заводі з виробництва API в Аньхуї дистиляційна ємність зі скляним покриттям працювала в кислих умовах процесу. Під час тривалої експлуатації на покритій склом поверхні фланця з’явилися подряпини, які заважали звичайним прокладкам досягти належного ущільнювального контакту. Кисле середовище поступово проникало через пошкоджену ділянку і досягало металевої підкладки, викликаючи корозію під скляним покриттям. Зношення збільшило ризики витоку та загрожувало передчасним виходом обладнання з ладу, потенційні витрати на заміну перевищили 200 000 юанів.

Щоб вирішити цю проблему, було встановлено спеціальну капсульовану прокладку зі скляним фланцем. Розроблена для крихких і нерівних поверхонь фланців зі скляним покриттям, прокладка поєднує в собі хімічно стійку оболонку з PTFE та гнучку структуру серцевини.

Шар PTFE забезпечує чудовий захист від проникнення кислоти та корозії, тоді як серцевина, що стискається, забезпечує чудову ефективність відновлення, щоб компенсувати дрібні подряпини на фланці та нерівності поверхні без надмірного затягування болтів, допомагаючи захистити скляну обшивку від подальшого пошкодження.

Після заміни дистиляційна ємність зі скляним покриттям досягла стабільної герметичності та подовжила термін служби, уникнувши приблизно 200 000 юанів на заміну обладнання. Ця програма демонструє ефективність капсульованих прокладок зі скляним фланцем у запобіганні витоку, зниженні витрат на технічне обслуговування та підвищенні надійності обладнання у фармацевтичних і хімічних середовищах.

Гарантія якості

100% первинна смола PTFE — незмінна якість, партія за партією

Зручний для скла дизайн — ущільнення з низьким крутним моментом захищає крихкі поверхні

Сумісність з брендом — De Dietrich, Pfaudler і всі стандартні розміри фланців зі скляним покриттям

Повна відстежуваність — сертифікати матеріалів надаються за запитом

TA-Luft Compliant — контроль неконтрольованих викидів (вибір класів

Доступні класи, сумісні з FDA — харчові та фармацевтичні застосування

Термін виконання — стандартні розміри 5-10 днів; нестандартні розміри 10-15 днів

FAQ

З: Чому фланці зі скляним покриттям потребують спеціальних прокладок?

A: Фланці зі скляним покриттям не є плоскими: вони мають хвилясті, нерівні поверхні через процес нанесення скляного покриття.

Стандартні прокладки з PTFE вимагають високого крутного моменту болта, щоб відповідати: це тріскає шар крихкого скла. Спеціальні прокладки оболонки зі стиснутими сердечниками ущільнюють із низьким крутним моментом, захищаючи тендітні скляні поверхні, забезпечуючи хімічну стійкість PTFE.

Вартість використання неправильної прокладки: ремонт тріснутого скляного фланця коштує понад 5000 доларів США плюс час простою виробництва.

З: Яка прокладка найкраще підходить для фланців зі скляним покриттям De Dietrich і Pfaudler?

Відповідь: Прокладки для оболонки з ПТФЕ є стандартним рішенням ущільнення для De Dietrich, Pfaudler та всіх основних брендів обладнання зі скляним покриттям. Доступний у всіх стандартних розмірах, що відповідають розмірам фланців кожного виробника. Для дуже хвилястих поверхонь або великих діаметрів (DN600+) стрічка ePTFE також схвалена De Dietrich.

Головне – установка з низьким моментом затягування, фланці зі скляним покриттям зазвичай потребують лише 50-70% стандартного моменту затягування болтів.

Швидке правило:

Стандартні фланці → Прокладка конверта.

Серйозні порушення → стрічка ePTFE.

Ми постачаємо прокладки для всіх основних марок обладнання зі скляним покриттям, надсилаємо марку вашого обладнання та розмір фланця, щоб отримати цінову пропозицію.

З: Які обмеження — і найпоширеніші помилки?

A: Температура: від -180°C до +200°C (стандартні сорти).

Тиск: до 1,0 МПа (10 бар).

хімічний: рН 0-14 — PTFE оболонка забезпечує універсальну стійкість.

Три типові помилки:

(1) Надмірне затягування: найпоширеніша причина пошкодження скляного фланця. Використовуйте відкалібрований динамометричний ключ і дотримуйтеся вказівок виробника фланців.

(2) Неправильна товщина прокладки: товщина прокладки повинна в 4-5 разів перевищувати виміряний зазор фланця.

(3) Використання стандартних прокладок з PTFE: вони вимагають більшого крутного моменту та ТРІСНУТЬ скло. До кожного замовлення ми додаємо специфікації встановлення. Слідуйте за ними. Ніяких витоків. Без пошкоджень скла. Без припущень.
