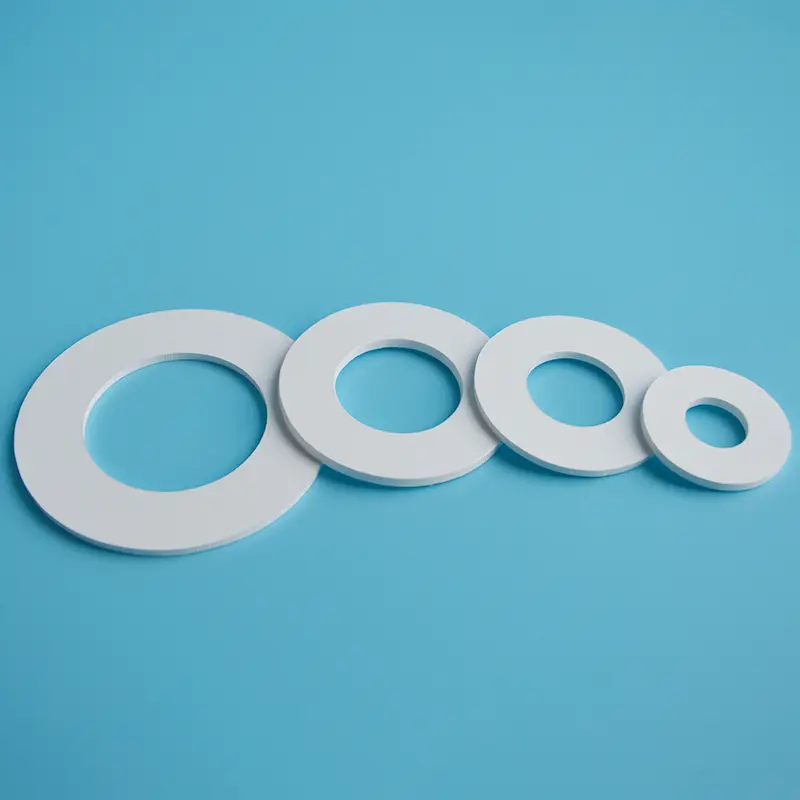

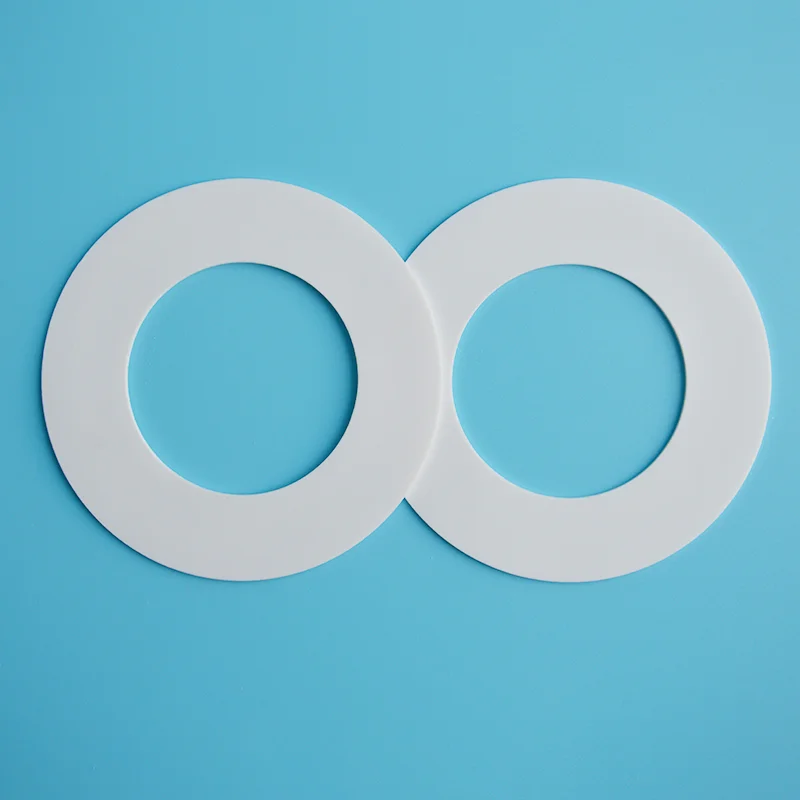

Прокладка з PTFE, наповнена скловолокном

Taifno є професійним виробником PTFE. Щоб вирішити ситуації, коли чистий PTFE, будучи відносно м’яким, може не відповідати вимогам щодо вищої механічної міцності та зносостійкості, ми пропонуємо прокладки з PTFE, наповнені скловолокном.

Включення 15%–25% скловолокна підвищує жорсткість матеріалу, зносостійкість і опір повзучості; матеріал зазвичай виглядає брудно-білим або світло-сірим. У порівнянні з чистим PTFE, цей матеріал забезпечує чудову механічну міцність, кращу стабільність розмірів і нижчий коефіцієнт теплового розширення, що робить його придатним для таких застосувань, як прокладки, сідла клапанів, компоненти насосів і динамічні ущільнення.

Що таке прокладка з PTFE, наповнена скловолокном?

Прокладка з PTFE, наповнена скловолокном, – це модифікований PTFE матеріал, армований 15-25% скловолокна. Скловолокно забезпечує структурне посилення, яке значно покращує механічні властивості матеріалу, зберігаючи чудову хімічну стійкість і характеристики низького тертя PTFE.

Основні переваги армування скловолокном:

Покращена жорсткість — вища вантажопідйомність, ніж первинний PTFE

Підвищена зносостійкість — витримує абразивні умови, коли первинний PTFE не вдається

Кращий опір повзучості — довше зберігає крутний момент болта, зменшує холодний потік

Менший коефіцієнт теплового розширення — покращена стабільність розмірів при зміні температури

Відмінна хімічна стійкість — pH 0-14, стійка до більшості кислот, лугів і розчинників

Доступні сорти, сумісні з FDA — придатні для харчової та фармацевтичної промисловості

Обмеження, про які слід знати:

Несумісний із фтористоводневою кислотою (HF) або сильним лугом — скловолокно реагує на ці хімікати

Більш тверда поверхня — може мати надрізи на м’яких стрижнях або сполучених поверхнях; розгляньте скляні мікросфери PTFE для крихких фланців

Зменшена гнучкість порівняно з первинним PTFE

Чому варто вибрати PTFE, наповнений скловолокном?

Керівництво з порівняння та вибору

Скловолокно PTFE проти натурального PTFE проти вуглецевого волокна PTFE проти графітового PTFE

Короткий посібник із вибору

Основні програми

Технічні характеристики

Властивості прокладки з PTFE, наповненої скловолокном

Доступні сорти: варіанти вмісту скла

Доступні розміри

Гарантія якості

100% первинна смола PTFE — без повторного подрібнення та перероблених матеріалів

Армування скловолокном преміум-класу — рівномірна дисперсія для стабільних властивостей

Доступний сорт, що відповідає вимогам FDA — відповідає вимогам FDA для харчової та фармацевтичної промисловості

Повна відстежуваність — сертифікати матеріалів за запитом

Кілька варіантів вмісту скла — доступні 15%, 20%, 25%.

Кілька кольорів — брудно-білий, білий, світло-сірий, світло-блакитний

Термін виконання — стандартні розміри в наявності (24-48 годин); нестандартні розміри 7-10 днів

Корпус продукту

Передумови проекту

Промисловість: Виробництво паперу

застосування: Система парового конденсату

Умови експлуатації: 180°C / 1,6 МПа / 2 термічні цикли на день

Паперова фабрика в провінції Гуандун стикалася з частими збоями ущільнення в системі трубопроводу парового конденсату. Оригінальні прокладки з чистого PTFE піддавалися багаторазовому високотемпературному термічному циклу, що спричиняло деформацію під час повзучості та зниження ефективності ущільнення.

У результаті заміна прокладки була потрібна приблизно раз на місяць, що збільшило навантаження на технічне обслуговування та вплинуло на надійність обладнання.

Виклик

Рішення

Завод замінив оригінальні прокладки з чистого PTFE на прокладки зі склонаповненим PTFE, виготовлені з армованих листів PTFE.

Додавши скловолокно, матеріал прокладки досягнув:

● Вища міцність на стиск

● Покращена стійкість до деформації повзучості

● Краща стабільність розмірів під час нагрівання

● Триваліша герметизація при коливаннях тиску

Оновлене рішення з PTFE краще підходило для безперервної роботи в середовищах із високими температурами та повторюваними термічними циклами.

Результати застосування

Ключові переваги

● У 14 разів довший термін служби порівняно з традиційними прокладками з чистого PTFE

● Зменшення частоти заміни прокладок і витрат на обслуговування

● Покращена надійність ущільнення в умовах термічного циклу

● Збільшений час роботи обладнання для безперервного виробництва

FAQ

З: Що таке прокладка з PTFE, наповнена скловолокном, і чим вона відрізняється від первинного PTFE?

A: Прокладка з PTFE, наповнена скловолокном, є PTFE, армованим 15-25% скловолокна. Він забезпечує значно покращену механічну міцність (розтягнення ≥25 МПа), зносостійкість і стійкість до повзучості порівняно з первинним PTFE, зберігаючи чудову хімічну стійкість (pH 0-14).

Первинний PTFE є м’якшим і деформується під навантаженням, PTFE зі скловолокна довше зберігає форму, що робить його кращим вибором для сідел клапанів, компонентів насосів і динамічних ущільнень.

Однак PTFE зі скловолокна не сумісний із фтористоводневою кислотою (HF) або сильним лугом, для цих послуг використовуйте натуральний PTFE або PTFE з вуглецевим наповненням. Доступний у класах, сумісних з FDA.

Питання: Який вміст скловолокна я повинен вибрати, 15%, 20% або 25%?

A: Прокладка з PTFE, наповнена скловолокном, доступна з вмістом скловолокна 15%, 20% і 25%. 15% скловолокна забезпечує помірне покращення, зберігаючи більшу гнучкість. 25% скловолокна забезпечує максимальну міцність, зносостійкість і стабільність розмірів, найпоширеніший клас для вимогливих застосувань.

Швидке правило:

Загальні застосування → 15-20% скла.

Високий знос, високе навантаження, високий тиск → 25% скла.

Спеціальний вміст доступний за запитом. Клас 25% забезпечує найкращі механічні характеристики та є галузевим стандартом для важких умов експлуатації.

Питання: Які обмеження прокладки з PTFE, наповненої скловолокном, і які найпоширеніші помилки?

A: Температура: від -180°C до +200°C безперервна робота.

Chemical: рН 0-14, НЕсумісний із фтористоводневою кислотою (HF) або сильним лугом, скловолокно реагує з цими хімікатами.

Механічний: Твердіше, ніж первинний PTFE, може пошкодити м’які вали або крихкі фланці.

Три найпоширеніші помилки:

Використання у високочастотних умовах — скло розчиняється — замість нього використовуйте чистий PTFE

Надмірне затягування — PTFE зі скловолокна є міцнішим, але все одно вимагає контрольованого крутного моменту; надмірне затягування пошкоджує прокладку

Очікується така ж гнучкість, як і первинний PTFE — скловолокно зменшує гнучкість (подовження ≥200% проти 250-350% для первинного PTFE); дизайн відповідно

Зв’яжіться з нами щодо температури, тиску та середовища, ми порекомендуємо правильний клас PTFE протягом 24 годин.
