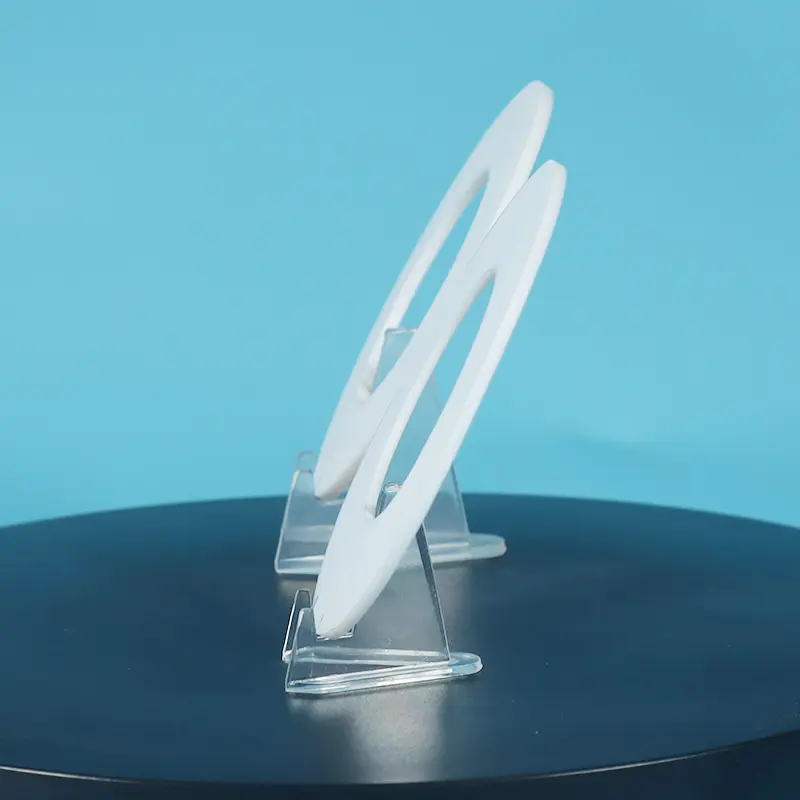

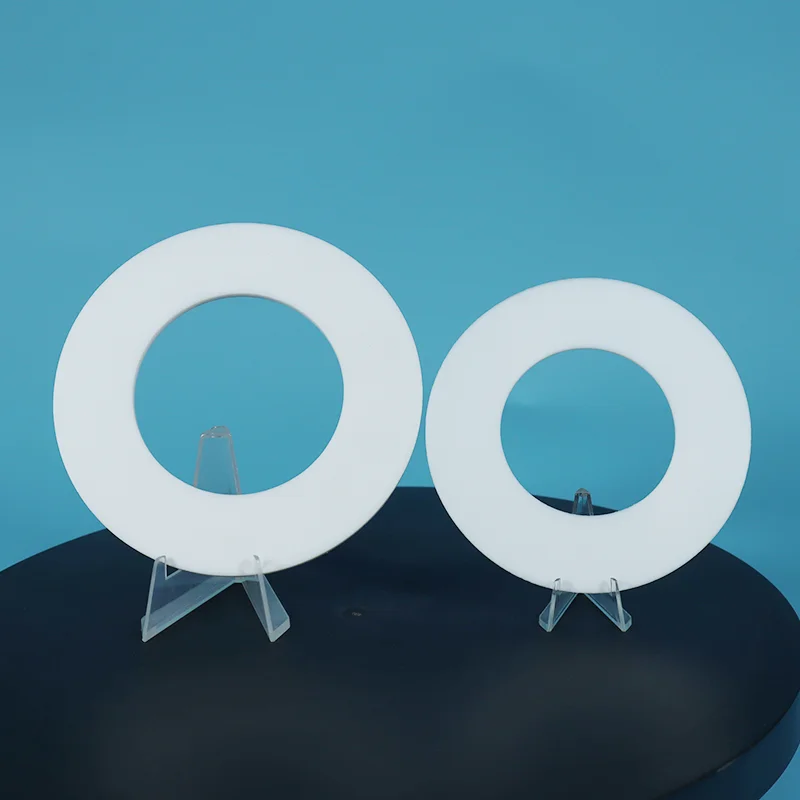

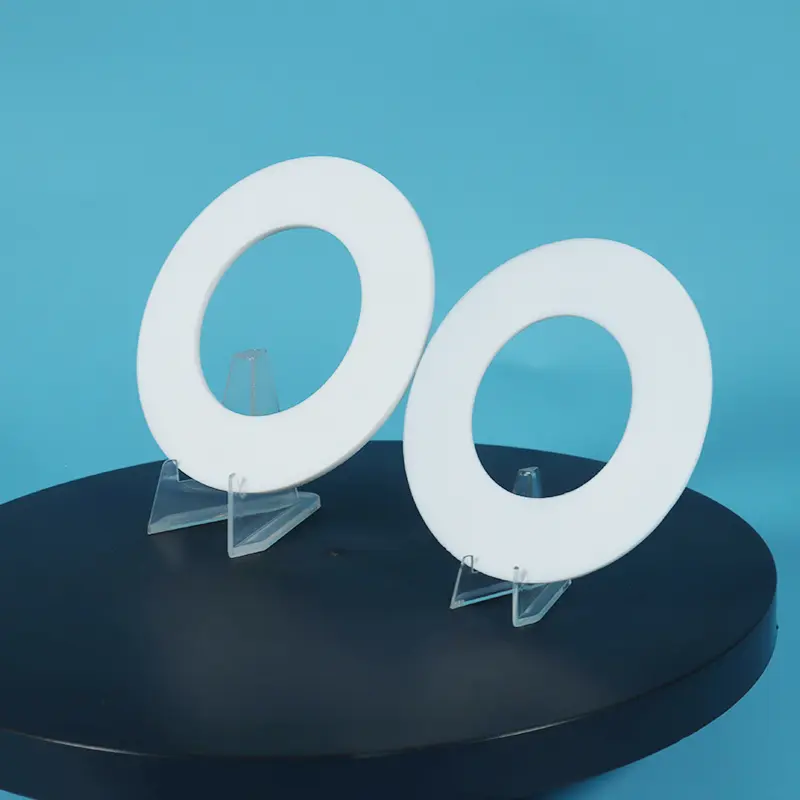

Плоска прокладка з PTFE

Порівняно з гумовими або графітовими прокладками, плоскі прокладки з чистого PTFE забезпечують чудову ефективність при роботі з корозійними середовищами, екстремальними температурами та застосуваннях, що вимагають високого рівня гігієни. Маючи 20-річний досвід роботи в галузі PTFE, Taifno надає ущільнювальні матеріали, адаптовані до ваших конкретних вимог до хімічних речовин, температури та чистоти; будь ласка, не соромтеся зв'язатися з нами.

Ознайомлення з продуктом і чому варто вибрати

Що таке прокладка з PTFE?

Прокладка з PTFE (прокладка з політетрафторетилену) — це ущільнювальний компонент, виготовлений із смоли PTFE шляхом механічної обробки, формування або різання. Плоска прокладка Virgin PTFE цінується за широку хімічну стійкість, широкий діапазон робочих температур і не забруднює властивості. Вони доступні в конфігураціях, включаючи плоскі прокладки, V-подібні прокладки, поршневі кільця та сідла кульових клапанів.

Ключові характеристики

Універсальна хімічна стійкість (pH 0-14):Стійкий практично до всіх промислових хімікатів, кислот, розчинників і лугів

Широкий діапазон температур (-180°C до +200°C):Зберігає цілісність ущільнення від кріогенної до високотемпературної експлуатації

Найменший коефіцієнт тертя (0,05-0,10):Самозмащувальна, зменшує знос сполучених поверхонь

Антипригарна поверхня:Запобігає прилипанню та накопиченню носіїв, легко чиститься

Відмінна електроізоляція:Висока діелектрична міцність до 20 кВ/мм

Доступні сорти, сумісні з FDA:Віргінський PTFE відповідає FDA 21 CFR 177.1550

Чому варто вибрати PTFE замість інших матеріалів?

Керівництво з порівняння та вибору

PTFE проти гуми проти металу проти графітових прокладок

Порівняння марок PTFE

Короткий посібник із вибору

Основні програми

Технічні характеристики

Властивості прокладки PTFE

Доступні розміри

Гарантія якості

100% первинна смола — без повторного подрібнення та вторинної переробки

Повна відстежуваність — сертифікати матеріалів надаються за запитом

Доступні класи, сумісні з FDA — відповідають FDA 21 CFR 177.1550

Виготовлення на замовлення — доступне в різних розмірах, товщинах і формах

Термін виконання — стандартні розміри в наявності (24-48 годин); нестандартні розміри 5-10 днів

Корпус продукту

На паперовій фабриці в провінції Гуандун, Китай, часто виникали проблеми з ущільненням у системі парового конденсату, яка працювала при 180 °C і тиску 1,6 МПа. Система проходила два термічні цикли щодня, викликаючи повторне розширення та звуження фланцевого з’єднання. Оригінальні прокладки з чистого PTFE страждали від деформації повзучості та знижували ефективність ущільнення під час безперервного термічного циклу, вимагаючи заміни приблизно раз на місяць. Часте обслуговування не тільки збільшило експлуатаційні витрати, але й вплинуло на надійність обладнання та ефективність виробництва.

Щоб вирішити цю проблему, завод замінив звичайні прокладки з чистого PTFE на прокладки зі склонаповненим PTFE, виготовлені з листів PTFE, армованих скловолокном. Порівняно з ненаповненим PTFE, склонаповнений PTFE забезпечує покращену міцність на стиск, покращену стабільність розмірів і кращий опір повзучості та холодній текучості за умов високої температури та тиску. Ці покращені механічні властивості роблять його більш придатним для застосувань, що включають багаторазові термічні цикли та довгострокові вимоги до ущільнення фланців.

Після встановлення наповнені склом PTFE прокладки зберігали стабільну герметичність при безперервній роботі при 180°C, 1,6 МПа та двох термічних циклах на день. Інтервал заміни прокладок був значно збільшений приблизно з 1 місяця до 14 місяців, що значно скоротило частоту технічного обслуговування та підвищило надійність системи парового конденсату.

Результати застосування:

● Обладнання для нанесення:Пароконденсатна система паперової фабрики

● Умови експлуатації:Температура 180°C / тиск 1,6 МПа / 2 термічні цикли на день

● Оригінальне рішення:Прокладка з чистого PTFE

● Рішення для заміни:Склонаповнена PTFE прокладка

● Покращення терміну служби:Подовжено з 1 місяця до 14 місяців

● Основні переваги:Покращений опір повзучості, краща стабільність розмірів, менша частота технічного обслуговування та підвищена довгострокова надійність ущільнення

Цей випадок підкреслює переваги матеріалів зі склонаповненим PTFE у застосуваннях високотемпературної герметизації з частими термоциклами, забезпечуючи більш довговічне рішення, ніж стандартні прокладки з чистого PTFE для вимогливих промислових середовищ.

FAQ

З: Що таке прокладка з PTFE і чому вона використовується поверх гуми чи металу?

A: Прокладка з політетрафторетилену (PTFE) – це ущільнювальний компонент, який використовується для запобігання витокам між фланцями та з’єднаннями труб. Плоскі прокладки з PTFE віддають перевагу перед гумою та металом, оскільки вони забезпечують універсальну хімічну стійкість (pH 0-14), гума набухає в хімікатах, а метал піддається корозії.

Вони також пропонують широкий температурний діапазон (від -180°C до +200°C), антипригарну поверхню та класи, сумісні з FDA, для харчової та фармацевтичної промисловості.

Коли використовувати PTFE: агресивні хімічні речовини, екстремальні температури, процеси, регульовані FDA, і застосування, де забруднення неприйнятне.

Коли НЕ використовувати PTFE: Розплавлені лужні метали, елементарний фтор при високих температурах або застосування, що вимагає високої механічної міцності без зміцнення наповнювачем.

З: Яка різниця між прокладками з первинного PTFE, наповненого PTFE та розширеного PTFE (ePTFE)?

A: Плоска прокладка Virgin Virgin PTFE виготовлена ​​з чистої смоли PTFE без наповнювача та забезпечує найвищу хімічну стійкість і чистоту, кращий вибір для регульованого FDA контакту з харчовими продуктами та фармацевтичної обробки.

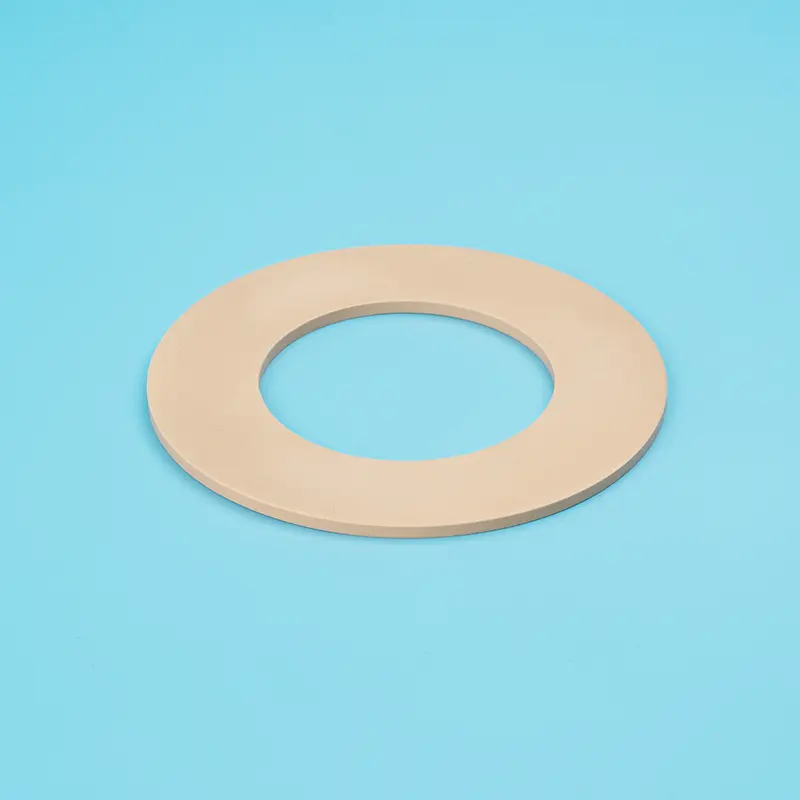

Наповнена плоска прокладка з ПТФЕ містить добавки, такі як скло, сульфат барію або вуглець, для підвищення механічної міцності та зменшення повзучості, що робить їх придатними для застосування під високим тиском. Наповнений PTFE є найпоширенішим типом для загального промислового використання.

Прокладки з розширеного PTFE (ePTFE) виробляються шляхом розтягування первинного PTFE для створення високостисливого, придатного матеріалу, який ефективно ущільнює шорсткі, пошкоджені або нерівні поверхні фланців за менших навантажень на болти. На відміну від наповненого ПТФЕ, ePTFE зберігає повну хімічну стійкість первинного ПТФЕ, оскільки не містить добавок.

З: Які обмеження має плоска прокладка Virgin PTFE і які найпоширеніші помилки?

A: Температура: від -180°C до +200°C безперервна робота.

хімічний: pH 0-14 універсальна стійкість, НЕсумісний з розплавленими лужними металами або елементарним фтором при високих температурах.

Обмеження: ПТФЕ має низький опір повзучості (текучість в холодному стані), він деформується під довготривалим високим тиском. ПТФЕ також має низьку механічну міцність, тому не підходить для впливу високого тиску без армування наповнювачем.

Три типові помилки:

(1) Використання чистого PTFE під високим тиском: він деформується під тривалим навантаженням; використовуйте наповнений PTFE.

(2) Надмірне затягування: PTFE м’який; надмірне стиснення викликає повзучість і витік. Використовуйте динамометричний ключ.

(3) Неправильний вибір сорту: не всі плоскі прокладки з PTFE Virgin є однаковими; оберіть virgin для чистоти, наповнений для міцності, ePTFE для відповідності. До кожного замовлення ми додаємо специфікації встановлення.

Потрібна допомога у виборі правильної оцінки? Зв’яжіться з нами щодо температури, тиску та середовища, ми порекомендуємо правильний клас PTFE протягом 24 годин.
