Лист PTFE, наповнений скляними кульками

Чистий PTFE страждає від повзучості, спричиняючи ослаблення болтів і витік, у той час як високий крутний момент може тріснути на скляних фланцях. Лист PTFE, наповнений скляними кульками, запропонований фабрикою Taifno з порожнистими скляними мікросферами, зменшує повзучість і покращує відновлення (55,8% проти 21,8% для чистого PTFE), забезпечуючи надійне ущільнення з меншим крутним моментом. Він працює від -180°C до +200°C, витримує тиск до 55 бар і забезпечує чудові характеристики ущільнення зі стисливістю ≥16% і відновленням ≥32%, захищаючи чутливі поверхні фланців за допомогою одного вдосконаленого рішення з матеріалу.

Надіслати запит

Опис продукту

Віргінський ПТФЕ забезпечує чудову хімічну стійкість, але має обмежену стійкість до повзучості при постійному стисненні. Під час тривалої експлуатації ослаблення навантаження на болт і деформація прокладки можуть знизити ефективність ущільнення.

Для крихких фланців, таких як обладнання зі скляним покриттям, керамікою та пластиком, висока сила затягування, необхідна для стандартного PTFE, також може створити ризик пошкодження поверхні.

ПТФЕ-лист, наповнений скляними кульками, покращує характеристики звичайного ПТФЕ завдяки введенню в матрицю ПТФЕ порожнистих скляних мікросфер. Ця посилена структура зменшує холодний потік, збільшує пружне відновлення та забезпечує більш м’яку, більш адаптовану поверхню ущільнення.

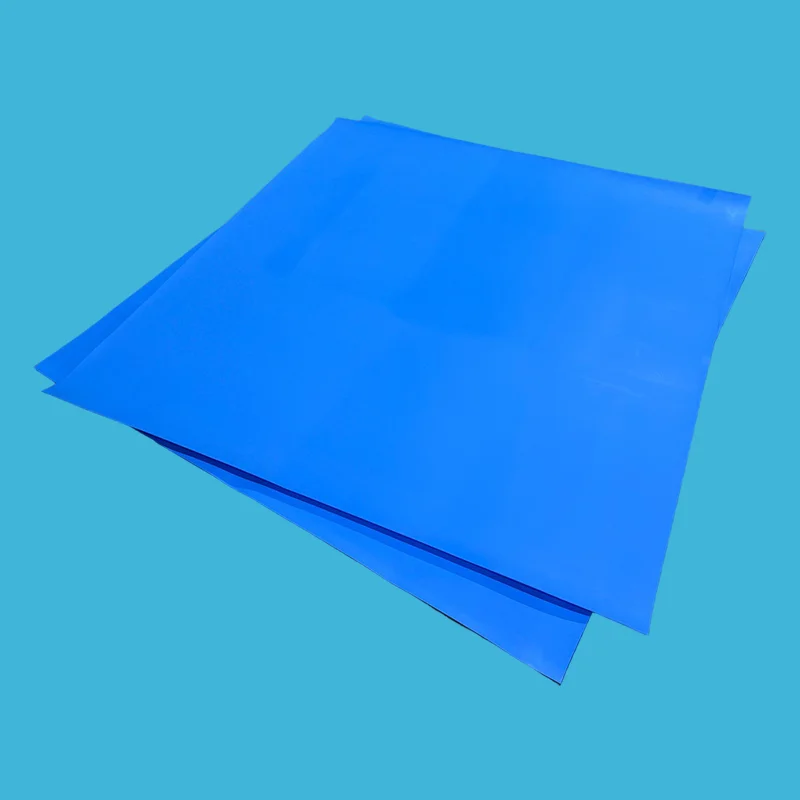

Glass Bead Filled PTFE Sheet

Як наповнений скляними кульками лист PTFE покращує ефективність ущільнення?

ПТФЕ-лист, наповнений скляними кульками, — це розроблений матеріал з ПТФЕ, доповнений порожнистими скляними мікросферами, рівномірно розподіленими по всій матриці ПТФЕ. Ці легкі частинки скла зміцнюють внутрішню структуру PTFE, покращуючи його механічну стабільність, зберігаючи чудову хімічну стійкість.

У порівнянні з первинним PTFE, цей модифікований матеріал забезпечує кращу стійкість до повзучості та холодного течії, допомагаючи підтримувати навантаження на болт і тиск ущільнення під час тривалої експлуатації. Його підвищена ефективність відновлення (55,8% порівняно з 21,8% для первинного PTFE) дозволяє листу відновлюватися після стиснення та підтримувати надійне ущільнення.

Покращена структура також підвищує стисливість і адаптивність поверхні, дозволяючи матеріалу відповідати подряпинам, ямкам і нерівним поверхням фланців. Це робить його особливо придатним для скляних, керамічних і пластикових фланців, де надмірне затягування може призвести до пошкодження.

Поєднуючи хімічну стійкість PTFE з покращеними механічними характеристиками, лист PTFE, наповнений скляними кульками, забезпечує більш стабільне рішення для ущільнення з низьким крутним моментом для вимогливих промислових застосувань.

Чому варто вибрати Glass Microsphere PTFE?

Різниця у відновленні: чому це важливо

матеріал	Швидкість відновлення	Що це означає для вас
Віргінський PTFE	~21,8%	Постійно стискається — крутний момент болта послаблюється, прокладка з часом тече
Скляна мікросфера PTFE	~32-55,8%	Відновлюється після стиснення — зберігає крутний момент болта, довший термін служби ущільнення

Більше відновлення = більша сила ущільнення = менше витоків = менше простою.

проблема	Як це вирішує скляна мікросфера PTFE
Чистий PTFE розповзається та протікає під навантаженням	Скляні мікросфери зміцнюють конструкцію — довше зберігає крутний момент болта
Грубі фланці з ямками протікають	М’який матеріал, що зручний, заповнює нерівності — ущільнює без шліфування чи механічної обробки
Фланці зі скляним покриттям тріскаються під високим крутним моментом	Ущільнення з низьким тиском болта — захищає крихкі поверхні
Прокладки з часом втрачають силу ущільнення	Більш високий рівень відновлення (до 55,8%) — зберігає герметичність після стиснення
Хімічний вплив — кислоти, розчинники, їдкі речовини	PTFE забезпечує стійкість до pH 0-14

Керівництво з порівняння та вибору

Скляна мікросфера PTFE проти первинного PTFE проти скловолокна PTFE

Особливість	Скляна мікросфера PTFE	Віргінський PTFE	Скловолокно PTFE
Швидкість відновлення	~32-55,8% — відмінно	21,8% — бідні	Помірний
Стійкість до повзучості	★★★★★ відмінно	★★☆☆☆ бідний	★★★★☆
Стисливість	★★★★★ м'які, зручні	★★☆☆☆ жорсткий	★★★☆☆
Фланцевий захист	★★★★★ безпечний на крихких фланцях	★★★☆☆	★★☆☆☆ може подряпати
Тиск	До 55 бар	До 30 бар	Higher — up to 100 bar
Хімічна стійкість	pH 0-14 — крім HF	pH 0-14	рН 0-14 — крім HF/лугу
Найкраще для	Тендітні фланці, низький крутний момент, термічний цикл	Чисті хімікати, гладкі фланці, FDA	Абразивні середовища, високий тиск

Короткий посібник із вибору — за програмою

Якщо ваша заявка...	Виберіть...	чому
Скляні, керамічні або пластикові фланці	Скляна мікросфера PTFE	Низький крутний момент, зручний для фланців
Шорсткі, ямчасті або деформовані фланці	Скляна мікросфера PTFE	Підлягає формуванню, заповнює нерівності
Хімічна обробка — кислоти, розчинники	Скляна мікросфера PTFE	pH 0-14 універсальна стійкість
Харчова/фармацевтична обробка	Скляна мікросфера PTFE	Доступні класи, сумісні з FDA
Термічний цикл	Скляна мікросфера PTFE	Зберігає герметичність при перепадах температури
Чисті, гладкі фланці, стандартне обслуговування	Віргінський PTFE	Нижча вартість
Абразивні середовища, високий тиск	Скловолокно PTFE	Більш висока механічна міцність

Основні програми

Промисловість	застосування	чому
Хімічна обробка	Фланці труб, кришки реакторів, теплообмінники	Стійкість до pH 0-14, низький крутний момент
Фармацевтичний	Стерильне обладнання, біореактори — відповідність FDA	Чистий матеріал, не забруднює
Їжа та напої	Сантехнічні підключення, розливне обладнання	Відповідає FDA, легко чиститься
Обладнання зі склом	Скляні реактори, посудини	Низький крутний момент захищає крихкі поверхні

Випадки застосування

Приклад 1: Фармацевтичний завод — вилучено 16 000 доларів США на ремонт скла

Проблема: Скляні кришки реактора тріскалися через високий крутний момент, необхідний для герметизації первинних прокладок з ПТФЕ. Кожен ремонт скла коштував 8000 доларів плюс час простою виробництва. Дві події на рік = 16 000 доларів США.

Рішення: встановлений лист PTFE, наповнений скляними кульками. Низький тиск болтів усуває навантаження на скло. Матеріал ідеально лягає на хвилясту скляну поверхню. Швидкість відновлення зберігається протягом тривалого часу.

Результат: нуль пошкодження скла. Ідеальне ущільнення з меншим крутним моментом. Без замін протягом 18 місяців. Заощадив 16 000 доларів на ремонті скла.

Приклад 2: Хімічний завод — усунення повзучості та витоку

Проблема: Прокладки з ПТФЕ на фланцях теплообмінника замінювали кожні 6 місяців через холодний потік і витік. Момент затягування болтів ослаблений, прокладки деформовані.

Рішення: замінено листом PTFE, наповненим скляними кульками. Високе відновлення (~55,8%) зберігає герметичність протягом тривалого часу. Опір повзучості виключає деформацію.

Результат: Нульовий витік протягом 18 місяців. Затягування болтів не потрібно. Орієнтовна економія: $7500/рік на фланець.

Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.

Factory Factory Factory Factory

Технічні характеристики

Властивості листа PTFE, наповненого скляними кульками

Параметр	Значення	Метод випробування
Діапазон температур	-180°C до +200°C	ASTM
Максимальний тиск	До 55 бар (800 PSI)	—
Щільність	1,55-1,70 г/см³	ASTM D792
Стисливість	≥16%	ASTM F36
Відновлення	≥32% (до 55,8% у деяких класах)	ASTM F36
Міцність на розрив	≥10 МПа	ASTM F152
матеріал	Первинний PTFE + порожнисті скляні мікросфери	—
Відповідає FDA	Так — в наявності	FDA 21 CFR 177.1550

Доступні розміри

Розмір (мм)	Діапазон товщини (мм)
1500 × 1500	1.0, 1.5, 2.0, 3.0
1500 × 4500	1,5, 2,0, 3,0
Куз

Test Test Test Test

FAQ

З: Що таке лист PTFE, наповнений скляними кульками, і чим він відрізняється від стандартного PTFE?

В: ПТФЕ-лист, наповнений скляними кульками, — це високоефективний прокладковий матеріал, виготовлений із натурального ПТФЕ, зміцненого порожнистими скляними мікросферами.

На відміну від стандартного PTFE, який повзе (тече в холодному стані) під тривалим навантаженням і з часом втрачає крутний момент болта, PTFE зі скляних мікросфер забезпечує чудовий опір повзучості та швидкість відновлення.

Це означає, що він довше зберігає силу ущільнення, потребує менше повторного затягування та служить значно довше у складних умовах.

Для інженерів і менеджерів з технічного обслуговування, які мають справу з частими несправностями прокладок, цей матеріал є перевіреною модернізацією, яка зменшує час простою та витрати на обслуговування.

Питання: чи можна використовувати скляну мікросферу PTFE на фланцях зі скляним покриттям або крихких?

A: Так, і це одне з його основних застосувань. Лист PTFE, наповнений скляними кульками, спеціально розроблений для герметизації з низьким моментом затягування болтів на скляних, керамічних і пластикових фланцях.

М'який і дуже еластичний матеріал заповнює подряпини, ямки і нерівності поверхні, не вимагаючи великої сили стиснення. Це критично, оскільки високий крутний момент на фланцях зі скляним покриттям може призвести до тріщин на скляному покритті, що коштуватиме понад 8000 доларів США за ремонт.

Для хімічних заводів і фармацевтичних виробників із реакторами зі скляним покриттям цей матеріал є рекомендованим у промисловості рішенням для прокладки, який захищає тендітні фланці, одночасно забезпечуючи надійне хімічне ущільнення.

Питання: Чи сумісна скляна мікросфера PTFE з усіма хімікатами? Які його обмеження?

A: Він забезпечує широку хімічну стійкість у всьому діапазоні pH (0-14), що робить його придатним для більшості кислот, лугів, розчинників і вуглеводнів.

Однак він НЕсумісний із фтористоводневою кислотою (HF), скляні мікросфери розчиняться під впливом HF, що призведе до пошкодження прокладки. Для високочастотних застосувань ми рекомендуємо чистий PTFE або лист PTFE з вуглецевим наповненням.

Крім того, максимальний номінальний тиск становить 55 бар (800 фунтів/кв. дюйм): для роботи з вищим тиском розгляньте PTFE, наповнений скловолокном.
