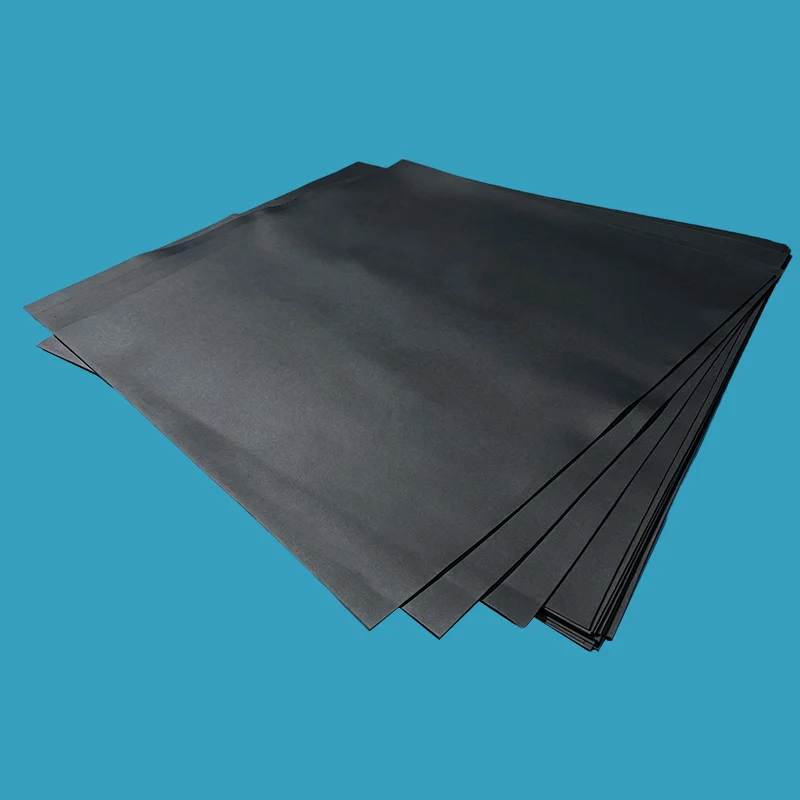

Наповнений графітом лист PTFE

Наповнений графітом лист PTFE є одним із продуктів, які пропонує Taifno. Як виробник із 20-річним досвідом у галузі, ми надаємо можливості дослідження та розробки та налаштування. У складі 15–30% графітового наповнювача цей продукт поєднує чудову хімічну стійкість PTFE з підвищеною теплопровідністю та нижчим коефіцієнтом тертя, що робить його придатним для прокладок, ущільнень, підшипників і компонентів ковзання.

Надіслати запит

Опис продукту

Як професійний виробник і постачальник наповнених графітом листів PTFE, Taifno пропонує марки, сумісні з FDA, придатні для харчової та фармацевтичної промисловості. Цей матеріал є негорючим, стійким до розмноження бактерій, має низьке тертя, чудову теплопровідність і знижений холодний потік.

Основні технічні характеристики: діапазон робочих температур від -180°C до +200°C, стійкість до тиску до 75 бар, міцність на розрив ≥11 Н/мм², ступінь відновлення ≥35%.

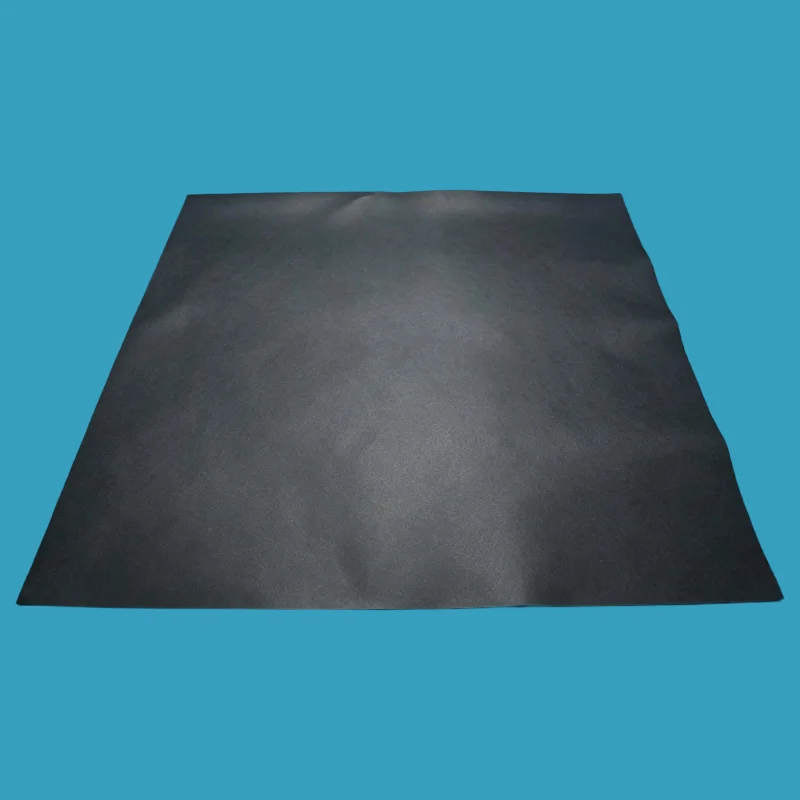

Graphite Filled PTFE Sheet

Що таке наповнений графітом лист PTFE?

Наповнений графітом лист PTFE — це високоефективний прокладковий матеріал, виготовлений із первинного PTFE, зміцненого графітовим наповнювачем (зазвичай вміст графіту становить 15-30%). Частинки графіту забезпечують структурне посилення, яке значно покращує механічні та термічні властивості матеріалу, зберігаючи широку хімічну сумісність PTFE (pH 0-14).

Основні переваги графітового армування:

Знижений коефіцієнт тертя: графіт знижує коефіцієнт тертя, покращуючи ефективність ковзання підшипників і ущільнень

Покращена теплопровідність: графіт покращує розсіювання тепла, зменшуючи гарячі точки та знос валу під час експлуатації

Зменшена холодна текучість: графітовий наповнювач мінімізує релаксацію повзучості (35% релаксації повзучості порівняно з вищою для первинного PTFE)

Чудове утримання крутного моменту болта: зберігає герметичність протягом тривалого часу, менше потреб у повторному затягуванні

Добре відновлення: відновлення ≥35% підтримує цілісність ущільнення

Відповідає вимогам FDA: відповідає специфікаціям FDA для харчових і фармацевтичних застосувань (вибрані сорти)

Не підтримує полум'я: пожежобезпечний

Не підтримує ріст бактерій: підходить для чистих процесів

Чому варто вибрати PTFE з наповненим графітом?

проблема	Як наповнений графітом PTFE вирішує проблему	Ціна неправильного вибору
ПТФЕ розповзається і протікає під навантаженням	Графітовий наповнювач зменшує холодну текучість (35% релаксації повзучості) — довше зберігає крутний момент болта	Часта повторна затяжка, заміна прокладки кожні 6-12 місяців
У підшипниках накопичується тертя	Графіт знижує коефіцієнт тертя — плавне ковзання, менший знос	Знос валу, пошкодження обладнання, передчасний вихід з ладу
Тепло пошкоджує прокладки та вали	Графіт покращує теплопровідність — розсіює тепло, працює холодніше	Гарячі точки, задири на валу, деградація прокладки
PTFE не має механічної міцності	Графіт підвищує міцність на стиск — тримає форму під навантаженням	Екструзія прокладки, деформація під тиском
Ризик зараження продуктами харчування/фармацевтичними засобами	Доступні сорти, сумісні з FDA — чистий матеріал, без екстрагованих	Забруднення продукту, штрафи FDA, втрата партії

Керівництво з порівняння та вибору

Наповнений графітом PTFE проти первинного PTFE проти вуглецевого волокна PTFE проти скловолокна PTFE

Особливість	PTFE з наповненим графітом	Віргінський PTFE	Вуглецеве волокно PTFE	Скловолокно PTFE
Колір	Чорний / Темно-сірий	Білий	чорний	Брудно-білий / сірий
Коефіцієнт тертя	★★★★★ найнижчий	★★★★☆	★★★★☆	★★★☆☆
Теплопровідність	★★★★★ відмінно	★★☆☆☆	★★★★★ відмінно	★★★☆☆
Стійкість до повзучості	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Зносостійкість	★★★★☆	★★☆☆☆	★★★★★ найкращий	★★★★★ найкращий
Механічна міцність	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Хімічна стійкість	★★★★☆ не для окислювачів	★★★★★	★★★★☆ не для окислювачів	★★★★☆ не для HF/лугу
Відповідає FDA	✅ Так	✅ Так	❌ Ні	✅ Так
Найкраще для	Низьке тертя, підшипники, тепловіддача, динамічні ущільнення	Загальнохімічний	Висока швидкість, велике навантаження, тепловіддача	Абразивні середовища, високий тиск

Короткий посібник із вибору

Якщо ваша послуга...	Виберіть...	чому
Підшипники, втулки, ковзання	PTFE з наповненим графітом	Найменше тертя + теплопровідність
Високошвидкісна динамічна герметизація	PTFE з наповненим графітом	Тепловіддача + низьке тертя
Висока температура, велике навантаження, висока швидкість	Вуглецеве волокно PTFE	Найкраща теплопровідність + механічна міцність
Абразивні середовища, високий тиск, високий знос	Скловолокно PTFE	Найкраща зносостійкість + механічна міцність
Сильні окислювачі (азотна кислота, хлор)	Віргінський PTFE	Графіт/оксид вуглецю — необхідний чистий PTFE
Чисті хімікати, загальне ущільнення	Віргінський PTFE	Найнижча вартість, універсальна хімічна стійкість

Основні програми

Промисловість	застосування	Чому Графіт
Хімічна обробка	Фланці, насоси, клапани — кислоти, розчинники, хімікати	Хімічна стійкість + знижена повзучість + низьке тертя
Генерація електроенергії	Парові системи, високотемпературні фланці, ущільнення турбін	Теплопровідність, тепловіддача
Фармацевтичний	Стерильне обладнання для обробки — відповідає FDA	Відповідає FDA, не забруднює
Їжа та напої	Санітарні підключення — відповідність FDA	Відповідає FDA, стійкий до бактерій
Підшипники та втулки	Механічні частини, ковзання, упорні шайби	Найменше тертя, теплопровідність, низький знос
Целюлоза та папір	Дигестори, насоси — помірні хімікати	Хімічна стійкість + стійкість до повзучості
Нафта і газ	Фланці НПЗ, трубопроводи — вуглеводні	Хімічна сумісність + термостабільність

Factory Factory Factory Factory

Технічні характеристики

Властивості продукту

Параметр	Значення	Примітки
Діапазон температур	-196°C до +200°C	Безперервне обслуговування
Максимальний тиск	До 75 бар	Залежить від товщини та дизайну
Щільність	2,1 – 2,3 г/см³	—
Міцність на розрив	≥11 Н/мм²	—
Стисливість	7-19%	ASTM F36
Відновлення	≥35%	ASTM F36
Повзуча релаксація	≤35%	ASTM F38 — значно краще, ніж первинний PTFE
Колір	Чорний / Темно-сірий	—
матеріал	PTFE + графітовий наповнювач (15-30%)	—
Відповідає FDA	Так (виберіть оцінки)	Доступні рецептури, сумісні з FDA
Вогнестійкість	Не підтримує полум'я	—
Ріст бактерій	Не підтримає	—

Доступні оцінки

Оцінка	Вміст графіту	Найкраще для
Графіт 15%	15% графіту	Помірне покращення властивостей при збереженні гнучкості
Графіт 30%	30% графіт	Максимальна теплопровідність, міцність на стиск і опір повзучості
Графіт + скловолокно	20% скло + 5% графіт	Збалансовані властивості — міцність + низьке тертя
Сорт FDA	Наповнений графітом	Харчова та фармацевтична сфера застосування

Доступні розміри

Розмір (мм)	Діапазон товщини (мм)	Примітки
1000 × 1000	4 — 50	Формований лист
1220 × 1220	4 — 50	Формований лист
1500 × 1500	4 — 50	Формований лист
2000 × 2000	4 — 50	Формований лист

Гарантія якості

100% первинна смола PTFE — незмінна якість, партія за партією

Graphite Reinforcement — рівномірна дисперсія для стабільної роботи

Доступні класи, сумісні з FDA — підходять для харчової та фармацевтичної промисловості

Не підтримує полум'я — пожежобезпечний

Не підтримує ріст бактерій — підходить для чистих процесів

Повна відстежуваність — сертифікати матеріалів за запитом

Термін виконання — стандартні розміри в наявності (24-48 годин); нестандартні розміри 7-10 днів

Test Test Test Test

FAQ

З: Що таке наповнений графітом лист PTFE і де його використовувати?

A: Наповнений графітом лист PTFE (також відомий як аркуш модифікованого графітом PTFE або чорна прокладка PTFE) є PTFE, зміцненим графітовим наповнювачем (зазвичай 15-30%). Він забезпечує покращену теплопровідність, нижче тертя та знижену повзучість (35% релаксації повзучості) порівняно з первинним PTFE.

Використовуйте його в додатках, що вимагають хорошого розсіювання тепла, низького тертя та хімічної стійкості, підшипників, втулок, ковзних застосувань, фланців для хімічної обробки та обладнання для виробництва електроенергії. Доступний у класах, сумісних з FDA, для харчових і фармацевтичних застосувань.

Коли НЕ використовувати: Сильні окислювачі при високій температурі (азотна кислота, хлор тощо) — графіт може окислюватися. Використовуйте чистий PTFE для цих послуг.

Питання: PTFE з наповненим графітом проти PTFE з вуглецевим волокном, який із них вибрати?

A: Обидва чорні, обидва покращують теплопровідність, але служать різним цілям. Наповнений графітом PTFE забезпечує найнижчий коефіцієнт тертя та найкращі характеристики ковзання, ідеально підходить для підшипників, втулок і динамічних ущільнень, де зниження тертя є критичним.

PTFE, наповнений вуглецевим волокном, забезпечує вищу механічну міцність і кращу стійкість до зношування, ідеально підходить для високошвидкісних, високих навантажень і високих температур, де потрібні як міцність, так і розсіювання тепла.

Швидке правило:

Потрібне низьке тертя + добре відведення тепла → Графіт.

Потрібна висока міцність + висока швидкість + високе навантаження → вуглецеве волокно.

Для застосувань FDA доступний наповнений графітом; вуглецеве волокно не відповідає FDA.

Питання: Які обмеження наповненого графітом PTFE листа та які найпоширеніші помилки?

A: Температура: від -180°C до +200°C безперервна робота.

Тиск: До 75 бар — залежить від товщини та конструкції.

хімічний: pH 0-14 — НЕ сумісний з сильними окислювачами при високій температурі (азотна кислота, хлор тощо) — графіт окислюється.

Три типові помилки:

Використання в сильних окислювачах: графіт окислюється при високій температурі в азотній кислоті, хлорі та сильних окислювачах, замість цього використовуйте чистий PTFE або PTFE зі склонаповненим.

Очікується така ж хімічна стійкість, як і первинний PTFE: хоча PTFE забезпечує стійкість до pH 0-14, графітовий наповнювач має хімічні обмеження, перевірте сумісність перед використанням

Надмірне затягування: наповнений графітом PTFE вимагає контрольованого крутного моменту; надмірне стиснення може пошкодити прокладку

Потрібна допомога у виборі правильної оцінки? Зв’яжіться з нами щодо температури, тиску та середовища, ми порекомендуємо правильний клас PTFE протягом 24 годин.
