Для застосувань, пов’язаних із нерівними фланцями, крихкими ущільнювальними поверхнями, екстремальними температурами або агресивними хімічними речовинами, розширений лист PTFE забезпечує універсальне рішення для ущільнення, яке поєднує адаптивність, довговічність і хімічну стійкість в одному матеріалі.
На відміну від жорстких матеріалів PTFE, розширена структура забезпечує чудову гнучкість і стисливість, дозволяючи листу адаптуватися до шорстких, подряпаних, ямчастих і нерівних поверхонь фланців.
Якщо ви шукаєте виробника та постачальника продуктів ePTFE, Taifno є хорошим вибором, ми відповімо на ваш запит протягом 24 годин.

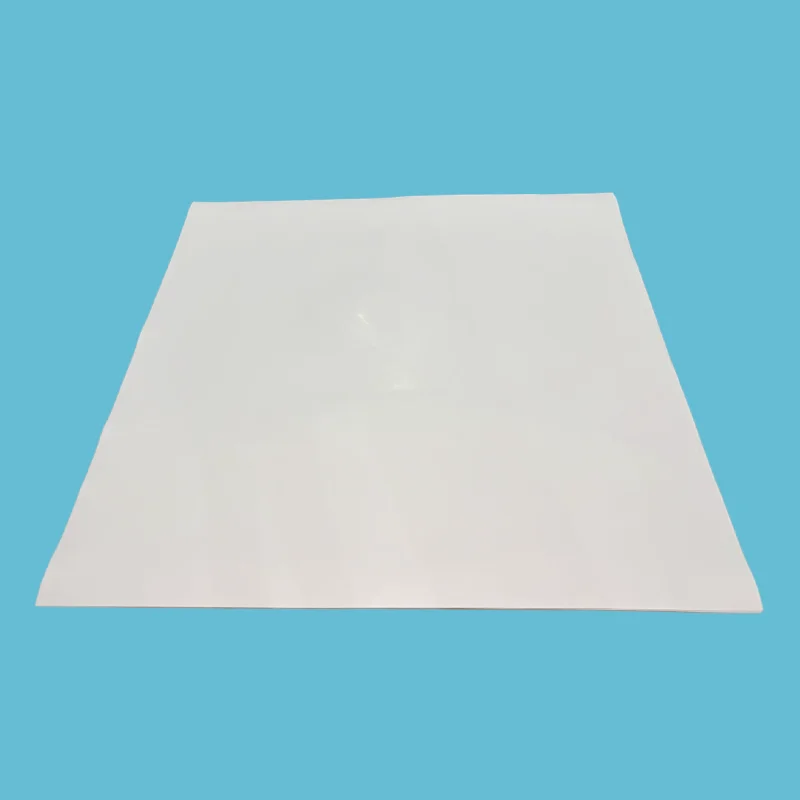

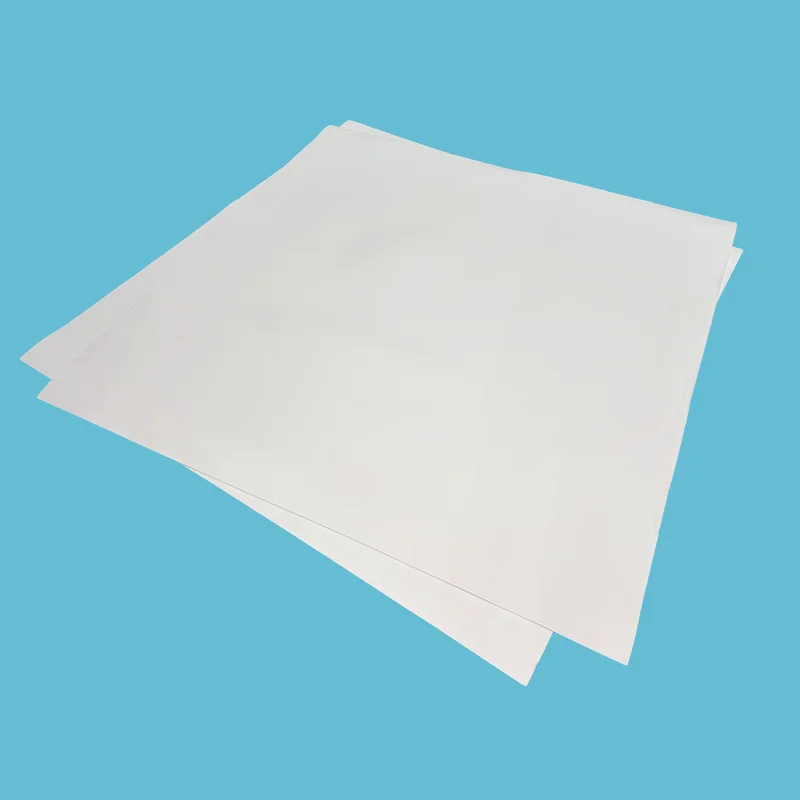

Розширений лист PTFE виготовляється зі 100% натуральної PTFE смоли за допомогою спеціального процесу розширення, який перетворює щільну структуру PTFE на гнучку мережу мікроволокон. Ця унікальна різноспрямована структура волокна поєднує в собі м’якість і стисливість з хімічною стабільністю та довговічністю PTFE.
Розширена мережа волокон дозволяє матеріалу природним чином адаптуватися до дефектів поверхні фланця. Під низьким тиском болтів м’яка структура заповнює подряпини, ямки та нерівності, створюючи надійний герметизуючий бар’єр.
Після стиснення матеріал зберігає відмінні показники відновлення, допомагаючи запобігти витоку, спричиненому змінами тиску, температурними циклами та умовами тривалої експлуатації.
1. Чистий склад PTFE:Виготовлений із 100% чистого PTFE без наповнювачів або сполучних, що забезпечує чудову хімічну сумісність і запобігає ризику забруднення.
2. Чудова адаптивність поверхні:М'яка і гнучка структура відповідає нерівним поверхням фланців, що робить його придатним для крихкого обладнання та ущільнювальних програм із низьким крутним моментом.
3. Надійна довгострокова герметизація:Розширена структура зменшує повзучість і холодний потік, допомагаючи підтримувати ефективність ущільнення протягом тривалої експлуатації.
4. Легке встановлення:Доступні варіанти самоклеючої підкладки для покращення стабільності позиціонування під час монтажу, особливо на вертикальних або верхніх поверхнях фланців.
|
проблема |
Як це вирішують листи ePTFE |
|
Стандартний PTFE повзає та протікає |
Мікропориста структура протистоїть холодному потоку — зберігає герметичність протягом тривалого часу |
|
Грубі фланці з ямками протікають |
М'який матеріал заповнює нерівності — ущільнює без високого крутного моменту |
|
Фланці зі скляним покриттям тріскаються під високим крутним моментом |
Ущільнення з низьким тиском болта — захищає крихкі поверхні |
|
Звичайні прокладки вимагають кількох розмірів |
One sheet — cut to any shape, any size, on-site |
|
Стандартний матеріал прокладки виходить з ладу в хімічних речовинах |
100% чистий PTFE — pH 0-14 універсальна стійкість |
|
Монтаж вимагає кваліфікованої робочої сили |
Легко різати, легко встановлювати, доступна самоклейка — просто та швидко |
|
Особливість |
Лист ePTFE |
Звичайний лист PTFE |
Чому це важливо |
|
відповідність |
★★★★★ заповнює подряпини та ямки |
★☆☆☆☆ жорсткий |
Ущільнення на пошкоджених фланцях без шліфування та механічної обробки |
|
Стійкість до повзучості |
✅ Відсутність холодного потоку |
❌ Повзає під навантаженням |
Без повторного затягування болтів. Відсутність витоків з часом |
|
Ущільнення на грубих фланцях |
✅ Відмінно |
❌ Погано — потрібні ідеальні фланці |
Працює на фланцях, які могли б протікати зі стандартним PTFE |
|
Загальна вартість (3 роки) |
Найнижчий — один аркуш замінює багато розмірів |
Помірний |
Менше запасів, менше відходів, менше простоїв |
|
Якщо ваша заявка... |
Виберіть... |
|
Пошкоджені, подряпані або деформовані фланці |
Лист ePTFE — заповнює нерівності, низький крутний момент |
|
Скляні, керамічні або пластикові фланці |
Лист ePTFE — низький тиск болтів, зручний, безпечний |
|
Фланці великого діаметру або нестандартної форми |
Лист ePTFE — вирізаний під будь-яку форму на місці |
|
Високотемпературний цикл (+200°C до +315°C) |
Лист ePTFE — зберігає герметичність, не повзає |
|
Хімічна, фармацевтична або харчова обробка |
ePTFE Sheet — чистий PTFE, сумісний з FDA |
|
Чисті, гладкі фланці, стандартні розміри, низька вартість |
Звичайний лист PTFE |
|
Промисловість |
застосування |
Ключова вимога |
|
Хімічна обробка |
Фланці труб, кришки реакторів, теплообмінники — кислоти, розчинники |
Універсальна хімічна стійкість, низький крутний момент, грубі фланці |
|
Фармацевтичний |
Стерильне обладнання, біореактори — відповідність FDA |
Чистий PTFE, незабруднювальний, FDA 21 CFR 177.1550 |
|
Їжа та напої |
Санітарні з'єднання, розливне обладнання — відповідність FDA |
Чистий ePTFE, легке очищення, відсутність забруднень |
|
Целюлоза та папір |
Фланці великого діаметру, метантенки — термоциклування |
Конформабельність, зміна температури |
|
Генерація електроенергії |
Парові системи, фланці конденсатора — висока температура |
Широкий температурний діапазон, стійкість до повзучості |
|
Обладнання зі склом |
Реактори зі склом, посудини — крихкі поверхні |
Низький тиск болтів, зручність, відсутність пошкоджень скла |
|
Кріогенна служба |
СПГ, рідкий кисень — сильний холод |
Некрихкий при кріогенних температурах |
Клієнт: хімічний завод, що займається обробкою кислот і розчинників (хімічна компанія Fortune 500)
Завдання: Звичайні PTFE прокладки на фланцях теплообмінника замінювали кожні 6 місяців через деформацію від повзучості та витік. Високі температури та зміна тиску призвели до холодного течії, втрати крутного моменту болта та витоку. Вартість обслуговування: 5000 доларів США за фланець на рік.
Рішення: замінено розширеним листом PTFE, спеціально вирізаним за формою прокладки. М'який, зручний матеріал заповнив нерівності фланців. Необхідний низький момент затягування болта.
Результат: Нульовий витік протягом 18 місяців. Затягування болтів не потрібно. Крип усунено. Орієнтовна економія: $7500/рік на фланець.
Клієнт: фармацевтичний виробник із кількома реакторами зі скляним покриттям
Проблема: Скляні кришки реактора тріскалися через високий крутний момент, необхідний для ущільнення жорстких прокладок з PTFE. Кожен ремонт скла коштував 8000 доларів плюс час простою виробництва.
Рішення: встановлений розширений PTFE лист із самоклеючою підкладкою. Виріжте, щоб підходити до фланця лазу реактора. Потрібний низький тиск болта, виключається навантаження на скляну підкладку.
Результат: нуль пошкодження скла. Ідеальне ущільнення з меншим крутним моментом. Час встановлення скорочено на 80%. Без замін протягом 18 місяців. Заощадив 16 000 доларів на ремонті скла.
Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.
|
Параметр |
Значення |
|
Діапазон температур — безперервний |
-196°C до +200°C |
|
Температурний діапазон — Короткочасний |
До +315°C |
|
Тиск — Макс |
20 МПа |
|
Діапазон pH |
0-14 — універсальна хімічна стійкість |
|
Щільність |
0,7-1,0 г/см³ |
|
Стисливість |
45% ± 5% (ASTM F36) |
|
Відновлення |
≥10% (ASTM F36) |
|
Міцність на розрив |
≥10 МПа |
|
матеріал |
100% чистий PTFE (розширений) |
|
Відповідає FDA |
Так — відповідає FDA 21 CFR 177.1550 |
|
Колір |
Білий/біло-білий |
|
Розмір (мм) |
Діапазон товщини (мм) |
|
1500 × 1500 |
0,5 — 6 |
|
1500 × 4500 |
0,5 — 6 |
|
1800 × 5400 |
0,5 — 6 |
|
2000 × 2000 |
0,5 — 6 |
|
Нестандартні розміри доступні за запитом |
|
100% первинна смола PTFE — без повторного подрібнення та перероблених матеріалів. Стабільна якість, партія за партією.
Повна відстежуваність — відстеження кожної партії від сировини до готового листа. Сертифікати на матеріали за запитом.
Ступінь, що відповідає FDA — відповідає FDA 21 CFR 177.1550 для харчових і фармацевтичних застосувань.
Перевірено на відповідність міжнародним стандартам — ASTM F36 (стисливість/відновлення), ASTM F152 (міцність на розрив), ASTM D792 (щільність).
Довгий термін придатності — необмежений термін придатності — відсутність деградації з часом.
Самоклеючий варіант — доступний із чутливою до тиску клейкою підкладкою для легкого вертикального встановлення.
A: Лист ePTFE – це м’яка, зручна ущільнювальна плівка, виготовлена з 100% розширеного PTFE. Виріжте за розміром на місці та притисніть до поверхні фланця. Ущільнення на шорстких, ямчастих або викривлених фланцях із низьким моментом затягування болтів, де звичайний PTFE витікає. Один лист замінює багато прокладочних матеріалів.
Коли це використовувати: Пошкоджені фланці, фланці зі скляним покриттям, фланці великого діаметру, низький крутний момент, термічні цикли та хімічне обслуговування.
Коли НЕ використовувати: Динамічне ущільнення під високим тиском (рухомі частини), лише статичне ущільнення.
A: Вартість залежить від товщини, розміру, кількості та від того, чи потрібна самоклеюча підкладка.
Порівняння: один аркуш ePTFE зазвичай коштує приблизно стільки ж, скільки запас 8-10 прокладок різних розмірів. Але один аркуш покриває понад 80% ваших розмірів фланців, ви вирізаєте те, що вам потрібно, без відходів, без очікування. За рік клієнти зазвичай економлять 40-60% на загальних витратах на прокладки порівняно з запасами різних розмірів.
Час виконання:
В наявності: відправка протягом 24-48 годин.
Доставка: авіа 5-10 днів, море 15-30 днів.
Надішліть нам свій розмір і заявку, ми надамо цитату протягом 24 годин.
A: Температура: від -196°C до +200°C (короткочасно).
Тиск: до 20 МПа.
хімічний: pH 0-14, універсальна стійкість, за винятком розплавлених лужних металів і елементарного фтору.
Три типові помилки:
(1) Використання неправильної товщини: для шорстких поверхонь використовуйте товстіший лист або подвійний лист; для гладких фланців підходить стандартна товщина.
(2) Надмірне затягування: ущільнення з ePTFE з низьким крутним моментом; надмірне затягування може пошкодити лист і викликати протікання.
(3) Не підтримує аркуш під час встановлення: самоклеюча підкладка утримує його на місці; без нього аркуш може зміститися.
Самоклеючий наконечник: для вертикальних або верхніх фланців використовуйте самоклеючий аркуш з підкладкою, зніміть підкладкову плівку, щільно притисніть її до поверхні фланця, щоб вона залишалася на місці під час складання.
