Попередньо вирізані прокладки часто створюють проблеми при роботі з неправильними фланцями, пошкодженими ущільнювальними поверхнями або нестандартним обладнанням. Зберігання на складі прокладок кількох розмірів збільшує витрати на запаси, тоді як індивідуальні замовлення можуть затримати обслуговування.
Розширена PTFE герметична стрічка для швів забезпечує герметизацію на місці. Його можна обрізати до необхідної довжини та встановити безпосередньо на фланець, що відповідає нерівним, ямчастим і нерівним поверхням із низьким моментом затягування болтів. Один рулон замінює прокладки кількох розмірів, зменшуючи відходи та виключаючи тривалий час очікування для спеціальних прокладок.
Діапазон продуктивності: термостійкість від -196°C до +200°C, тиск рідини до 80 бар / тиск газу до 15 бар, універсальна хімічна стійкість pH 0–14.
Для груп технічного обслуговування та виробників обладнання стрічка для герметизації швів ePTFE забезпечує гнучке встановлення, спрощену інвентаризацію та надійну герметизацію. Зв’яжіться з Taifno сьогодні, щоб отримати пряму пропозицію від заводу!

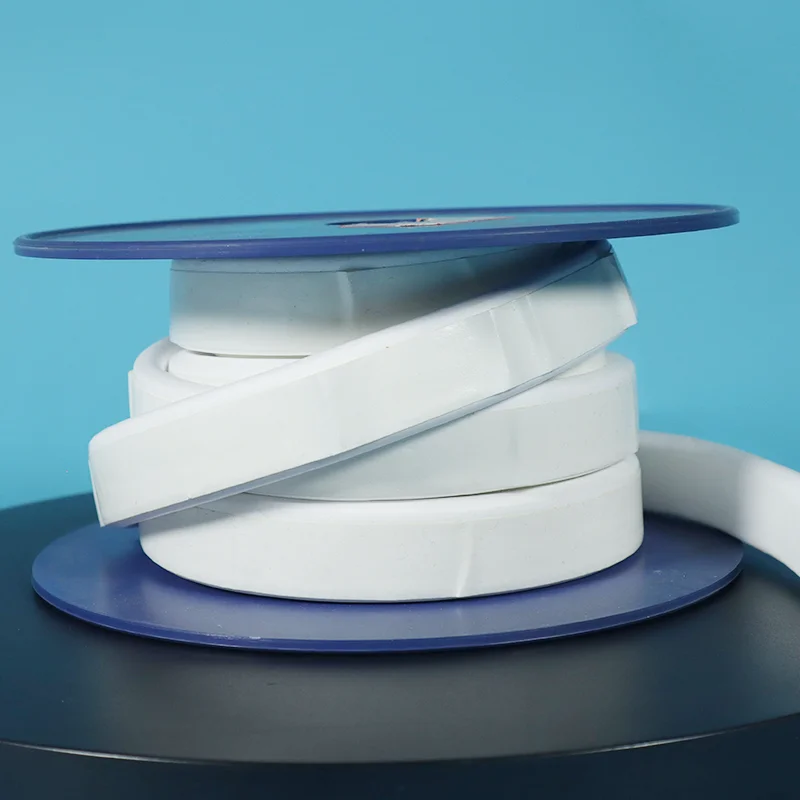

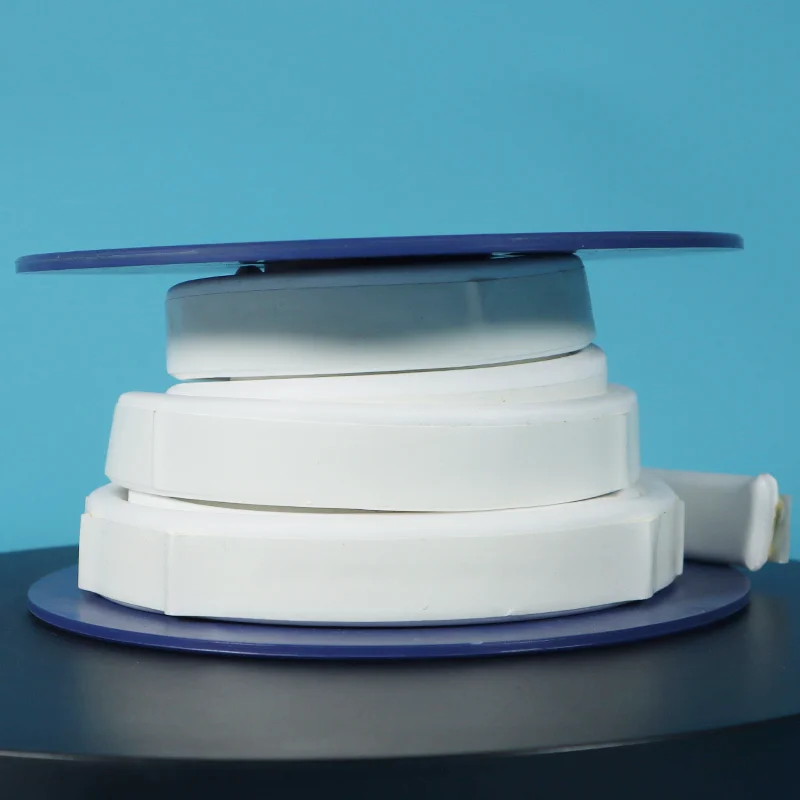

Розширена PTFE герметична стрічка для швів – це безперервний герметичний матеріал, виготовлений із 100% чистої PTFE смоли за допомогою прогресивного процесу розширення. Отримана мікропориста структура надає стрічці чудову гнучкість, стисливість і адаптивність поверхні, дозволяючи їй функціонувати як виготовлена на замовлення прокладка для фланців різних форм і розмірів.
Процес встановлення простий:
1. Вирізати за розміром: Стрічку можна відрізати відповідно до необхідної довжини, що робить її придатною для різних діаметрів фланців, кришок, люків і нестандартних ділянок ущільнення.
2. Легко займайте позицію: Стрічка розміщена безпосередньо на герметизуючій поверхні з додатковою самоклеючою підкладкою, яка допомагає зберігати її положення під час встановлення.
3. Стисніть і запечатайте: Після затягування фланців розширена структура PTFE стискається, утворюючи рівномірний герметизуючий шар, який адаптується до поверхневих недоліків і зберігає ефективність герметизації.
Пристосовується до нерівних поверхонь, забезпечуючи надійне ущільнення при низьких навантаженнях на болти.
Не містить наповнювачів і добавок, що забезпечує відмінну хімічну стійкість і запобігає забрудненню.
Самоклеючі варіанти спрощують нанесення, особливо на вертикальні або важкодоступні поверхні.
Залишається гнучким при кріогенних температурах до -196°C і зберігає стабільність у складних умовах.
Стійкість до холодного потоку краще, ніж звичайні PTFE матеріали, допомагаючи підтримувати довгострокову надійність ущільнення.
|
проблема |
Як це вирішує стрічка ePTFE |
|
Сотні розмірів прокладок в наявності |
Один рулон замінює тисячі попередньо вирізаних прокладок |
|
Спеціальні форми займають занадто багато часу |
Відріжте потрібну довжину на місці — без очікування |
|
Пошкоджені або деформовані фланці протікають |
М'який, зручний матеріал заповнює подряпини, ямки та нерівності |
|
Виріжте прокладки відпрацьованого матеріалу |
Виріжте саме те, що вам потрібно, без відходів |
|
Крихкі фланці тріскаються під високим крутним моментом |
Ущільнювачі з низьким тиском болта, ідеальні для скляних і пластикових фланців |
|
Дорогий час простою в очікуванні прокладок |
Миттєва доступність, без очікування індивідуального розкрою |
|
Особливість |
Стрічка ePTFE |
Попередньо вирізані прокладки |
Звичайний лист PTFE |
|
Інвентар |
Один рулон — замінює сотні розмірів |
Кожен розмір повинен бути в наявності |
Кілька товщин і розмірів |
|
Спеціальні форми |
Розріз на місці — підходить до будь-якої форми |
Потрібні спеціальні інструменти або очікування |
Необхідно вирізати з листа |
|
відповідність |
★★★★★ заповнює подряпини та ямки |
★☆☆☆☆ жорсткий |
★☆☆☆☆ жорсткий |
|
Холодний потік |
✅ Без повзання |
N/A |
❌ Повзає під навантаженням |
|
Температура |
-196°C до +200°C |
Залежить від матеріалу |
-180°C до +200°C |
|
Хімічна стійкість |
pH 0-14 — універсальний |
Залежить від матеріалу |
pH 0-14 |
|
Відповідає FDA |
✅ Так |
Залежить від матеріалу |
Залежить від класу |
|
Відходи |
Нуль |
Значний |
Значний |
|
Загальна вартість |
Найнижчий |
Найвищий |
Помірний |
|
Якщо ваша заявка... |
Виберіть... |
|
Пошкоджені, подряпані або деформовані фланці |
Стрічка ePTFE — заповнює нерівності |
|
Скляні, керамічні або пластикові фланці |
Стрічка ePTFE — низький тиск болтів |
|
Фланці великого діаметру (більше 24 дюймів) |
Стрічка ePTFE — не потрібно чекати спеціальної прокладки |
|
Нестандартні або нестандартні фланці |
Стрічка ePTFE — вирізана, щоб відповідати будь-якій формі |
|
Чисті, гладкі фланці, стандартні розміри |
Попередньо вирізані прокладки |
|
Промисловість |
застосування |
|
Хімічна обробка |
Фланці труб, кришки реакторів, теплообмінники — кислоти, розчинники |
|
Фармацевтичний |
Стерильне обладнання, біореактори — відповідність FDA |
|
Їжа та напої |
Санітарні з'єднання, розливне обладнання — відповідність FDA |
|
Целюлоза та папір |
Фланці великого діаметру, метантенки — термоциклування |
|
Генерація електроенергії |
Парові системи, фланці конденсатора — висока температура |
|
Обладнання зі склом |
Реактори, посудини — крихкі поверхні, низький крутний момент |
Завдання: Хімічний завод мав на складі 100+ розмірів прокладок для 20+ розмірів фланців. Інвентар був дорогим і займав багато місця. Нестандартні фланці спричиняли дні простою в очікуванні спеціальних прокладок.
рішення: Замінено всі вирізані прокладки на стрічку для герметизації швів з експандованого PTFE. Натомість у наявності 5 розмірів стрічки.
Результат: Вартість запасів зменшена на 80%. Час простою скорочено з днів до годин. Один розмір стрічки охоплював кілька розмірів фланців.
Завдання: Фармацевтичний завод тріскав скляні кришки реактора через високий крутний момент, необхідний для ущільнення жорстких прокладок з PTFE.
рішення: Перейшов на розширену PTFE стрічку для герметизації швів із самоклеючою підкладкою. Потрібен низький тиск болта — виключено навантаження на скло. Стрічка ідеально прилягала до хвилястої поверхні скла.
Результат: Нульове пошкодження скла. Ідеальне ущільнення з меншим крутним моментом. Встановлення швидше і простіше — стрічка залишається на місці під час монтажу. Без замін протягом 18 місяців.
Примітка:Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.
|
Параметр |
Значення |
|
Діапазон температур — безперервний |
-196°C до +200°C |
|
Температурний діапазон — Короткочасний |
До +315°C |
|
Тиск — рідина |
До 80 бар |
|
Тиск — газ |
До 15 бар |
|
Діапазон pH |
0-14, універсальна хімічна стійкість |
|
Щільність |
від 0,6 до 0,8 г/см³ |
|
Стисливість |
60-70% |
|
Відновлення |
5-10% |
|
матеріал |
100% чистий PTFE (розширений) |
|
Самоклеюча основа |
в наявності |
|
Відповідає FDA |
Так, відповідає FDA 21 CFR 177.1550 |
|
Форма |
Діапазон розмірів |
Загальні програми |
|
Прямокутна стрічка |
Ширина від 3 мм до 50 мм × товщина від 1,5 мм до 7 мм |
Стандартне ущільнення фланців |
|
Круглий шнур |
Діаметр: від 1 до 16 мм |
Сальник клапана, вузькі канавки |
100% первинна смола PTFE — без повторного подрібнення та перероблених матеріалів. Стабільна якість.
Повна відстежуваність — відстежується кожна партія. Сертифікати на матеріали за запитом.
Відповідає FDA — відповідає FDA 21 CFR 177.1550 для харчових і фармацевтичних застосувань.
Сертифікат TA Luft — доступні сорти відповідають вимогам Німеччини до чистого повітря.
Довгий термін придатності — необмежений — відсутність погіршення з часом.
A: Це м'яка, гнучка ущільнювальна стрічка, виготовлена з 100% розширеного PTFE. Відріжте його на місці та притисніть до поверхні фланця. Ущільнення на шорстких, ямчастих або викривлених фланцях із низьким моментом затягування болтів, де протікають попередньо вирізані прокладки. Один рулон замінює сотні розмірів.
Коли його використовувати: Нерівні поверхні, пошкоджені фланці, нестандартні розміри, фланці великого діаметру, скляні/пластикові фланці, що потребують низького крутного моменту.
Коли НЕ використовувати: Динамічне ущільнення під високим тиском (рухомі частини), тільки статичне ущільнення.
Межі тиску: Обслуговування рідини до 80 бар; газове обслуговування до 15 бар.
A: Вартість залежить від ширини, товщини, довжини рулону та кількості. Один рулон зазвичай коштує менше, ніж запас 10 прокладок різних розмірів.
Перегляд загальної вартості: стрічка коштує дорожче за метр, ніж стандартний прокладковий лист. Але ви вирізаєте саме те, що вам потрібно, без відходів, без очікування, без спеціального інструменту. За рік економія запасів, простоїв і відходів перевищує вартість матеріалів.
Час виконання:
В наявності: відправка протягом 24-48 годин.
Доставка: авіа 5-10 днів, море 15-30 днів.
Надішліть нам свій розмір і заявку, ми надамо цитату протягом 24 годин.
A: Температура: від -196°C до +200°C.
Тиск: до 80 бар (рідина), 15 бар (газ).
хімічний: pH 0-14. універсальна стійкість, крім розплавлених лужних металів і фтору.
Три типові помилки:
(1) Неправильний розмір: для гладких фланців ширина стрічки має дорівнювати приблизно повній площі контакту прокладки; для нерівних поверхонь використовуйте ширшу стрічку або подвійну стрічку.
(2) Надмірне затягування: стрічкові ущільнювачі ePTFE з низьким крутним моментом; надмірне затягування пошкоджує стрічку.
(3) Без перекриття: кінці мають перекриватися на 10-20 мм, зрізати під кутом 45° для конічного з’єднання.
Самоклеючий наконечник: Зніміть підкладкову плівку та міцно притисніть до поверхні фланця, вона залишається на місці під час складання.
