Стандартні прокладки з PTFE можуть не мати достатньої механічної міцності під високим тиском, тоді як гумові прокладки можуть руйнуватися в агресивних хімічних середовищах. Традиційні ущільнювачі конвертів з PTFE з нещільними шарами оболонки також можуть постраждати від згортання, оголення наповнювача або пошкодження при встановленні.

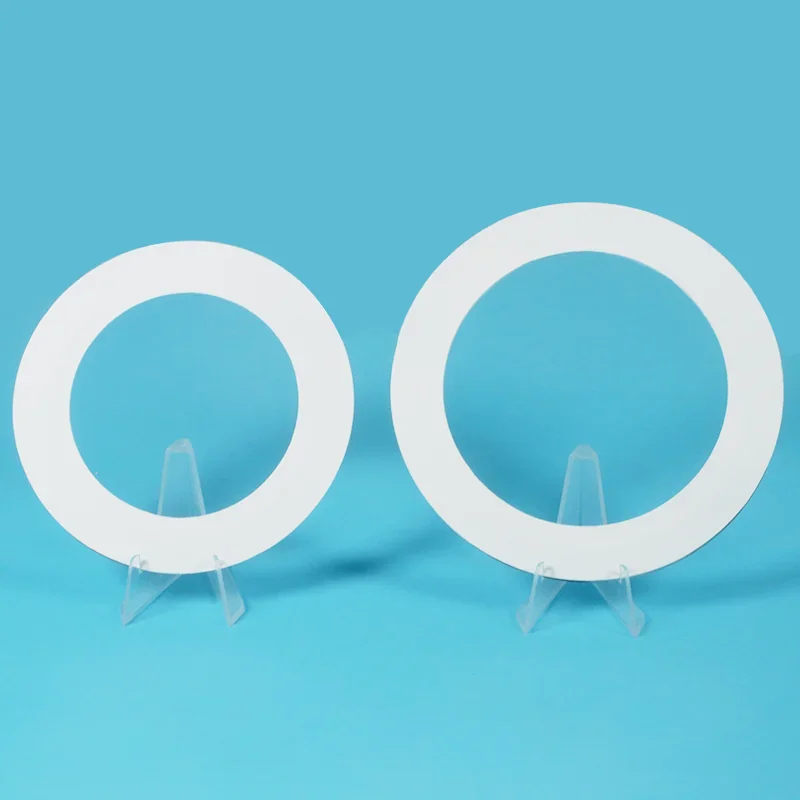

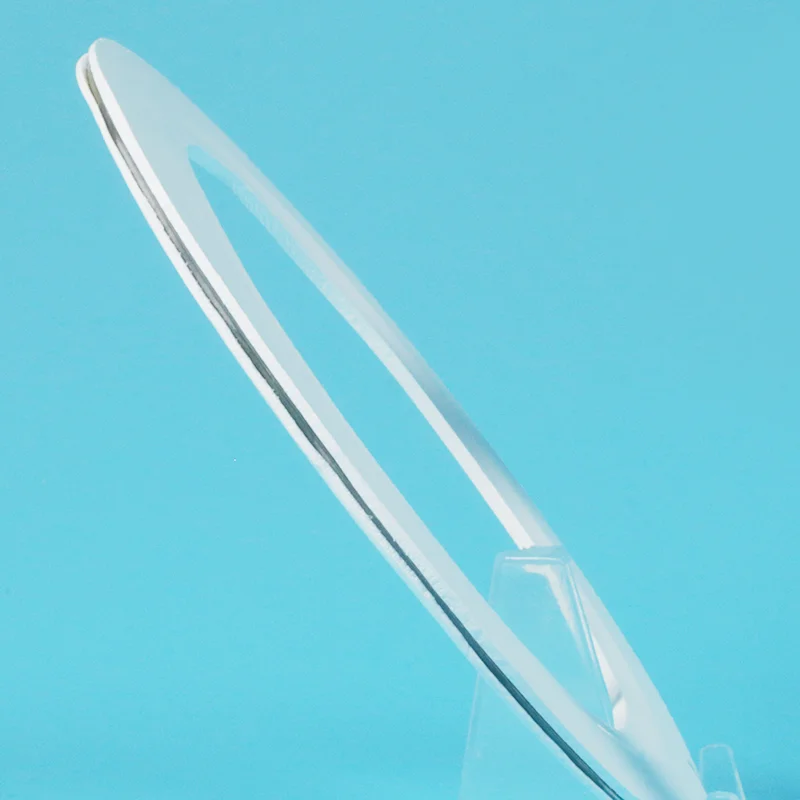

Прокладка з розширеного PTFE з металевим покриттям усуває ці обмеження за допомогою гофрованого сердечника з нержавіючої сталі, повністю інкапсульованого розширеним PTFE (ePTFE), створюючи цілісну структуру без відкритого наповнювача.
Серцевина з нержавіючої сталі забезпечує стійкість до вибуху, структурну підтримку та відновлення пружини, тоді як розширений шар PTFE забезпечує чудову хімічну стійкість і високу стисливість для ущільнення нерівних або чутливих фланців з низьким моментом затягування болтів.
Завдяки робочим характеристикам від -196 °C до +200 °C, можливостям тиску до 210 бар і хімічній стійкості pH 0–14 він розроблений для застосування під високим тиском, термічного циклу та вимогливих хімічних ущільнень.
Прокладка з розширеного PTFE з металевим покриттям поєднує в собі гофроване армуюче ядро з нержавіючої сталі з повністю склеєним зовнішнім шаром з розширеного PTFE (ePTFE). Ця композиційна конструкція поєднує механічну міцність металу з гнучкістю та хімічною стійкістю ePTFE, забезпечуючи стабільні характеристики ущільнення у складних умовах.
До складу ущільнювальної конструкції входять:
1. Гофрований сердечник з нержавіючої сталі: Внутрішня металева вставка діє як армуючий шар, забезпечуючи відновлення пружини, стійкість до вибуху та структурну стабільність під час роботи під високим тиском і змінами тиску.
2. Розширена оболонка з PTFE: М’який мікропористий шар PTFE прилягає до нерівних поверхонь фланців і зберігає ефективність ущільнення за низьких навантажень на болти, що робить його придатним для скляних, пластикових та інших чутливих фланцевих систем.
3. З’єднана цільна конструкція: На відміну від традиційних ущільнювачів конверта з окремими шарами PTFE, які можуть зміщуватися або складатися під час встановлення, оболонка ePTFE постійно прикріплена до металевого сердечника. Це запобігає оголенню наповнювача, пошкодженню монтажу та збоям ущільнення.
Прокладка з розширеного PTFE з металевим покриттям розроблена для подолання обмежень звичайних ущільнювальних матеріалів шляхом поєднання гнучкості ePTFE з армуванням з нержавіючої сталі.
На відміну від стандартних матеріалів PTFE, які можуть розповзатися або видавлюватися під тиском, внутрішній металевий сердечник забезпечує структурну підтримку та стійкість до вибуху для тривалої стабільності ущільнення.
Зовнішній шар ePTFE є хімічно інертним і забезпечує універсальну стійкість у середовищі pH 0–14, уникаючи проблем деградації, які зазвичай зустрічаються з гумовими прокладками.
Стиснутий шар ePTFE забезпечує ефективне ущільнення при менших навантаженнях на болти, зменшуючи навантаження на скляні, пластикові та інші чутливі поверхні фланців.
Гофрований сердечник з нержавіючої сталі забезпечує пружне відновлення, допомагаючи підтримувати силу ущільнення під час коливань температури та повторних робочих циклів.
Склеєна структура усуває нещільні шари PTFE, відкритий наповнювач і несправності, пов’язані з установкою, які зустрічаються в традиційних конструкціях прокладок конверта.
|
Особливість |
ePTFE з металевою оболонкою |
Стандартна прокладка PTFE |
Традиційна прокладка для конвертів |
Гума/еластомер |
|
Стійкість до вибуху |
✅ Відмінно — металевий сердечник |
❌ Погано — м'яко |
⚠️ Помірний — залежить від наповнювача |
❌ Бідно |
|
Надійність монтажу |
✅ Скріплений — без листків |
✅ Просто |
❌ Погано — листя загинаються назад |
✅ Просто |
|
Ущільнення з низьким крутним моментом |
✅ Відмінно — ePTFE відповідає |
❌ Поганий — жорсткий |
✅ Добре |
✅ Добре |
|
Хімічна стійкість |
★★★★★ pH 0-14 |
★★★★★ |
★★★★☆ |
★★☆☆☆ |
|
Діапазон температур |
-196°C до +200°C |
-180°C до +200°C |
-180°C до +200°C |
від -40°C до +150°C |
|
відповідність |
★★★★★ заповнює ями |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
|
Продуктивність термічного циклу |
★★★★★ метал пружинить назад |
★★☆☆☆ |
★★★☆☆ |
★★★☆☆ |
|
Підходить для фланців зі скляним покриттям |
✅ Так — низький крутний момент |
✅ Так |
✅ Так — низький крутний момент |
❌ Ні |
|
Вартість |
$$$ |
$ |
$$ |
$$ |
|
Якщо ваша заявка... |
Виберіть... |
|
Сталеві фланці зі склом — хвилясті, нерівні поверхні |
ePTFE з металевою оболонкою — низький крутний момент, зв’язаний, зручний |
|
Високий тиск + термічний цикл |
ePTFE Metal-Jacketed — металевий сердечник забезпечує пружність |
|
Агресивні хімікати + екстремальні температури |
ePTFE Metal-Jacketed — універсальна хімічна стійкість, широкий температурний діапазон |
|
Традиційні прокладки для конвертів постійно розриваються по швах |
ePTFE Metal-Checked — зв’язана конструкція усуває поломки листів |
|
Стандартні сталеві фланці, чисте середовище, низька вартість |
Стандартна прокладка з PTFE |
|
Вода, повітря, низька температура |
Гумова прокладка |
|
Промисловість |
застосування |
Ключова вимога |
|
Хімічна обробка |
Скляні реактори, фланці труб — кислоти, розчинники, корозійні середовища |
Низький крутний момент, універсальна хімічна стійкість, хвилеподібне ущільнення фланців |
|
Фармацевтичний |
Стерильне технологічне обладнання, біореактори — відповідність FDA |
Чистий PTFE, відсутність забруднень, низький крутний момент |
|
Їжа та напої |
Санітарні з'єднання, розливне обладнання — відповідність FDA |
Чистий ePTFE, легке очищення, відсутність забруднень |
|
Целюлоза та папір |
Фланці дигестора, труби великого діаметру — термоциклування |
Конформність, продуктивність термоциклу |
|
Генерація електроенергії |
Парові системи, фланці конденсатора — висока температура |
Широкий температурний діапазон, пружність |
|
Нафтохімічний |
Фланці трубопроводів, теплообмінники — високого тиску, H₂S |
Стійкість до вибуху, хімічна стійкість |
Завдання: хімічний завод використовував жорсткі прокладки з PTFE на покритих склом сталевих кришках реактора. Потрібний високий крутний момент спричинив тріщини на скляній панелі, що призвело до витрат на ремонт у 15 000 доларів США на рік та ризику забруднення. Традиційні прокладки конвертів мали нещільні листи з PTFE, які складалися назад під час встановлення, піддаючи наповнювач впливу кислоти та викликаючи витік через 3-6 місяців.
Рішення: встановлена металева прокладка з розширеного PTFE з гофрованим сердечником з нержавіючої сталі. Скріплена конструкція усунула незакріплені листи. ePTFE оболонка, ущільнена при низькому крутному моменті.
Результат: нульове пошкодження скла. Ідеальне ущільнення з меншим крутним моментом. Монтаж надійний, немає складених стулок. Відсутність протікання протягом 3 років. Усунення витрат на ремонт скла на 15 000 доларів США на рік.
Завдання: на хімічному заводі, який обробляє сильні кислоти, виникла несправність прокладки через проникнення через традиційні прокладки оболонки з ПТФЕ. Наповнювачі всередині оболонки повільно піддавалися впливу середовища, що проникало крізь PTFE, викликаючи втрату товщини та втрату навантаження на болт.
Рішення: замінено прокладкою з розширеного PTFE з металевим покриттям із хімічно інертними наповнювальними кільцями з ePTFE та склеєною конструкцією, без клейових швів, без шляхів для корозії.
Результат: досягнута повна хімічна інертність. Будь-яке проникнення носіїв через оболонку більше не викликало збою — усі внутрішні компоненти були хімічно інертними. Термін служби прокладки подовжено з 6 місяців до 3+ років.
Завдання: фармацевтичному заводу потрібні були прокладки для 48-дюймових скляних фланців. Традиційні прокладки конвертів було складно встановити, листи з ПТФЕ загиналися назад, що спричиняло витік, перерви у виробництві та проблеми з безпекою. Встановлення однієї прокладки займало години через необхідність ретельного вирівнювання.
Рішення: прокладки з металевою оболонкою з ePTFE із склеєним покриттям із серцевиною з нержавіючої сталі. Без вкладишів, простий монтаж.
Результат: час встановлення скорочено з 2 годин до 30 хвилин на фланець. Нульовий витік через 18 місяців. Відсутність помилок встановлення. Заміна не потрібна.
Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.
|
Параметр |
Значення |
|
Діапазон температур — безперервний |
-196°C до +200°C |
|
Тиск — типовий |
До 210 бар (3000 PSI) |
|
Діапазон pH |
0-14 — універсальна хімічна стійкість |
|
матеріал |
100% розширений PTFE (ePTFE) + сердечник з нержавіючої сталі |
|
Основний матеріал |
304 SS, 316 SS, Hastelloy, Inconel, Monel |
|
Товщина прокладки |
2,3 мм до 14 мм (0,09 до 0,55 дюйма) |
|
Будівництво |
Скріплений, безшовний — без клею |
|
Відповідає FDA |
Так — відповідає FDA 21 CFR 177.1550 |
|
Колір |
Білий/біло-білий (оболонка з ePTFE) |
|
Основний матеріал |
Найкраще для |
|
Нержавіюча сталь 304 |
Загальна хімічна служба, стандартні додатки |
|
Нержавіюча сталь 316 |
Підвищена стійкість до корозії — агресивні хімікати, солона вода |
|
Нержавіюча сталь 316L |
Підвищена стійкість до корозії — кислі середовища |
|
Hastelloy® C-276 |
Висока стійкість до корозії — високоагресивні хімікати, кислоти |
|
Inconel® |
Стійкість до високих температур — екстремальна спека (+200°C+) |
|
Монель® |
Морська вода, солона вода — відмінна морська стійкість |
Гофрована металева вставка: забезпечує пружність, стійкість до вибуху та структурну цілісність
Повністю герметизований: металевий сердечник повністю захищений від хімічного впливу — як ID, так і OD
Безшовна конструкція: без відкритих країв, без шляхів для корозії чи проникнення
100% первинна смола ePTFE — без повторного подрібнення та перероблених матеріалів. Стабільна якість.
Склеєна конструкція — без клею між шарами. Жодних вкладишів. Цілісна прокладка.
Повна відстежуваність — відстежується кожна партія. Сертифікати на матеріали за запитом.
Гофрований металевий сердечник — вставка з нержавіючої сталі прецизійної форми забезпечує постійну пружину.
Доступні класи, сумісні з FDA — Virgin ePTFE відповідає FDA 21 CFR 177.1550.
Нестандартні розміри — Будь-який діаметр, будь-яка товщина — виготовляється відповідно до ваших характеристик фланців.
A: Використовуйте його, коли стандартний PTFE розповзається або вибухає під тиском, гума руйнується під впливом хімікатів або традиційні прокладки конверта протікають у швах через ослаблені листи PTFE, які відгинаються під час встановлення.
Найкраще для: Сталеві фланці зі скляним покриттям, високий тиск, термічний цикл, агресивні хімічні речовини та крихкі поверхні, що вимагають низького крутного моменту.
Ключова відмінність від традиційних прокладок для конвертів:
Склеєна конструкція: відсутність вільних листів з ПТФЕ, які можуть згинатися назад.
Безшовні внутрішній та зовнішній вигляд: немає шляхів для корозії чи проникнення.
A: Вартість залежить від діаметра, товщини, матеріалу сердечника (304/316 SS проти хастеллой/інконель) і кількості.
Перегляд загальної вартості: авансовий внесок вищий, ніж стандартний PTFE. Але одна прокладка на 3-5 років виключає багаторазові заміни, простої та витрати на ремонт скла. За 3 роки загальна вартість нижча, ніж стандартна заміна PTFE кожні 6-12 місяців.
Час виконання:
Нестандартні розміри: 7-15 днів.
Доставка: авіа 5-10 днів, море 15-30 днів.
A: Температура: від -196°C до +200°C.
Тиск: до 210 бар.
хімічний: pH 0-14, універсальний.
Три типові помилки:
(1) Надмірне затягування: ущільнювачі мають нижчий крутний момент, ніж стандартний PTFE; надмірне затягування пошкоджує оболонку з ePTFE.
(2) Пошкодження PTFE оболонки: ePTFE м’який; поводитися обережно.
(3) Помилка з традиційними прокладками для конвертів: це цілісна конструкція. Жодних вкладишів. Під час встановлення не потрібно перевіряти наявність складених шарів.
