Незайманий PTFE забезпечує низьке тертя, але йому бракує теплопровідності та може генерувати тепло від тертя у високошвидкісних або динамічних застосуваннях без змащення. Під тривалим навантаженням він все одно повзе та деформується.

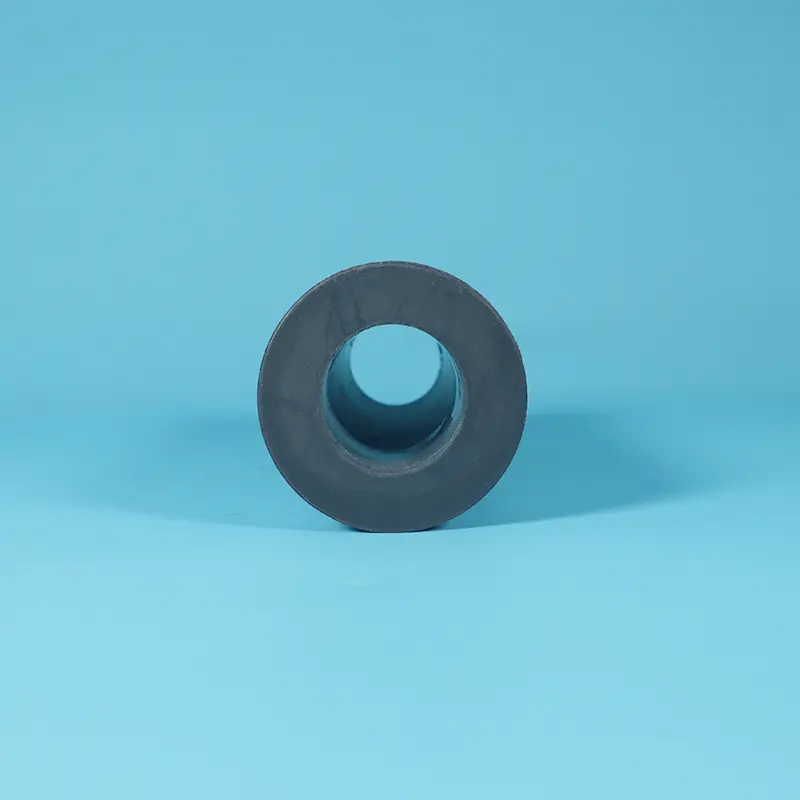

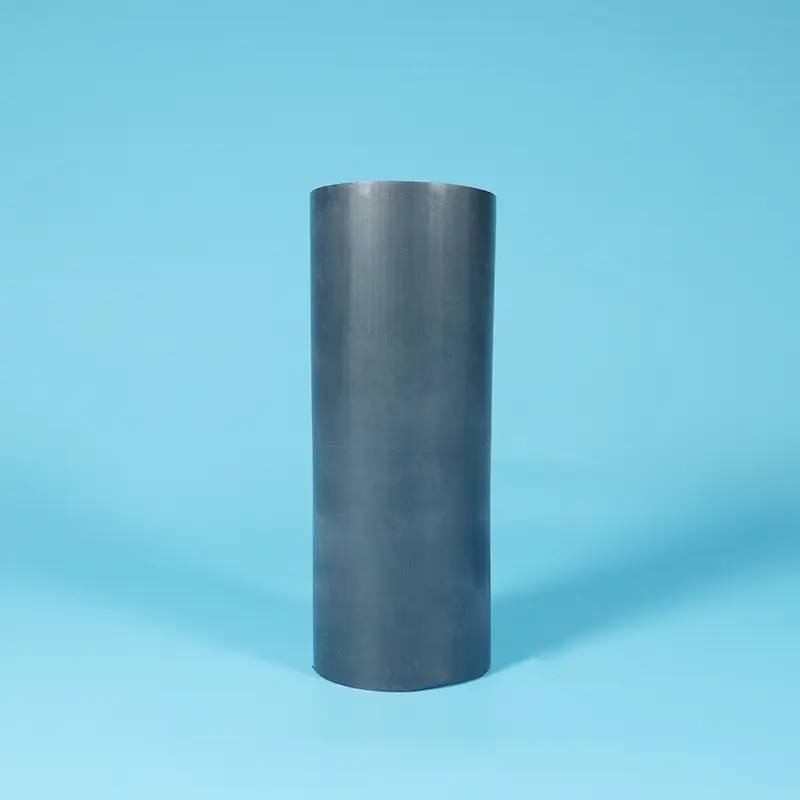

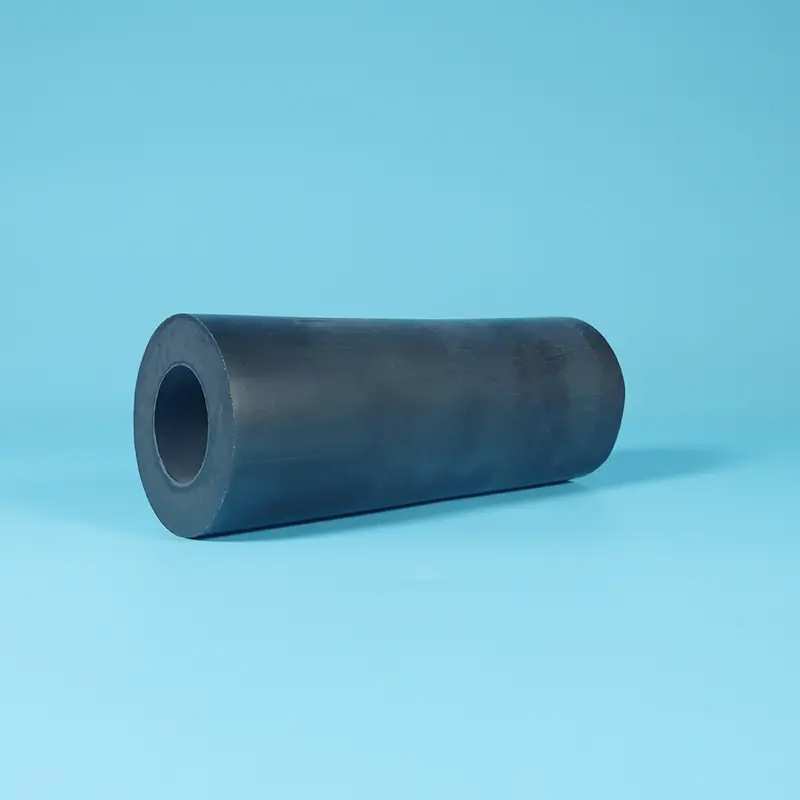

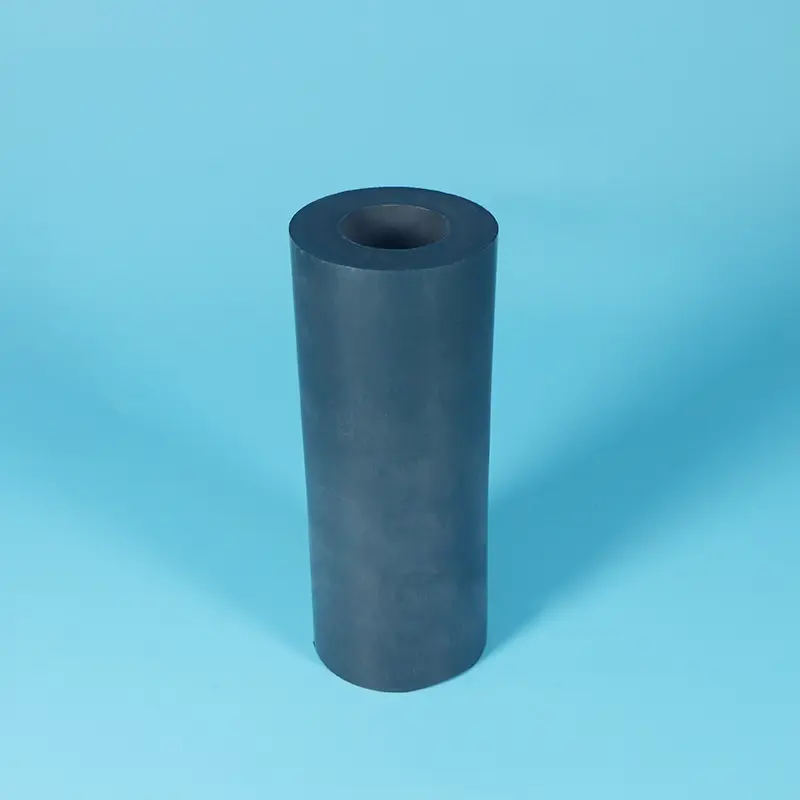

Якщо ви хочете отримати більш надійне рішення, ви можете вибрати наповнену графітом PTFE трубку. Цей продукт, запропонований професійною фабрикою Taifno, являє собою суміш PTFE з 15% графітовим наповнювачем.
Частинки графіту діють як тверде мастило, знижуючи коефіцієнт тертя до 0,14, покращуючи теплопровідність для розсіювання тепла та підвищуючи зносостійкість, зберігаючи універсальну хімічну стійкість PTFE.
Технічні характеристики: Діапазон температур від -180°C до +200°C, міцність на розрив 25-45 МПа, щільність 2,1-2,3 г/см³.
Наповнена графітом PTFE труба виготовляється шляхом додавання графітового наповнювача (зазвичай 15% за вагою) до PTFE смоли шляхом компаундування, а потім екструдуванням або формуванням у форму труби.
Частинки графіту створюють самозмащувальну мережу всередині матриці PTFE, забезпечуючи покращену тепло- та електропровідність, одночасно зменшуючи тертя та знос.
|
процес |
Найкраще для |
Ключова функція |
|
Екструдована труба |
Менший діаметр, однакова товщина стінок, велика довжина |
Послідовні розміри |
|
Формована труба |
Великі діаметри, нестандартні розміри, товсті стінки |
Доступний із вмістом графіту 15%. |
|
Зміст |
Найкраще для |
Ключова перевага |
|
15% графіт |
Стандартний сорт, наповнений графітом |
Збалансована змащувальна здатність і міцність |
|
Карбон-графітова суміш |
Високошвидкісні динамічні програми |
Підвищена теплопровідність + зносостійкість |
|
Власність |
Значення |
Метод випробування |
|
Діапазон температур |
-180°C до +200°C |
ASTM D3418 |
|
Щільність |
2,1-2,3 г/см³ |
ASTM D792 |
|
Міцність на розрив |
25-45 МПа |
ASTM D638 |
|
Подовження при розриві |
>200% |
ASTM D638 |
|
Коефіцієнт динамічного тертя |
0.14 |
ASTM D1894 |
|
Деформація під навантаженням |
≤7% (13,7 МПа, 24 години) |
ASTM D621 |
|
Постійна деформація |
≤5% (після релаксації) |
ASTM D621 |
|
Лінійне теплове розширення |
8-12 × 10⁻⁵/°C |
ASTM D696 |
|
Об'ємний питомий опір |
10⁶ Ω·см |
ASTM D257 |
|
Твердість |
Шор Д 64+ |
ASTM D2240 |
|
Характеристика |
Вигода |
|
Самозмазувальний |
Графіт виконує роль твердого мастила, коефіцієнт тертя 0,14 |
|
Відмінна теплопровідність |
Графітова сітка ефективно розсіює тепло від тертя |
|
Знижена повзучість |
Менша деформація під навантаженням порівняно з первинним PTFE |
|
Зносостійкість |
Частинки графіту створюють захисну мастильну плівку на сполучених поверхнях |
|
Універсальна хімічна стійкість |
Зберігає хімічну стійкість PTFE pH 0-14 |
|
провідний |
Питомий об'ємний опір 10⁶ Ω·см, розсіює статичну електрику |
|
Антипригарний |
Природно слизька поверхня, носій не прилипає |
Частинки графіту створюють міцну мастильну плівку на сполучених поверхнях, динамічний коефіцієнт тертя становить лише 0,14.
Ідеально підходить для застосування в сухому режимі та без масла.
Графітова мережа ефективно розсіює тепло від тертя, запобігаючи підвищенню температури, яка може пошкодити ущільнення та компоненти під час високошвидкісної динамічної роботи.
Графітове армування зменшує деформацію під навантаженням, деформація ≤7% при 13,7 МПа/24 год. Зберігає стабільність розмірів протягом тривалого часу.
Графіт утворює захисну мастильну плівку між поверхнями ковзання, значно подовжуючи термін служби компонентів у динамічних застосуваннях.
Зберігає хімічну стійкість PTFE pH 0-14, витримує сильні кислоти, сильні луги та більшість хімічних розчинників.
Питомий об'ємний опір 10⁶ Ом·см забезпечує електропровідність, що робить його придатним для застосувань, які потребують розсіювання статичної електрики.
|
Промисловість |
застосування |
Чому наповнений графітом |
|
Машинобудування |
Підшипники, втулки, упорні шайби |
Самозмащувальний, низький коефіцієнт тертя |
|
Гідравліка та пневматика |
Поршневі кільця, сальники шатунів, рейдерні кільця |
Безмасляна робота, тривалий термін служби |
|
Хімічна обробка |
Сідла клапанів, прокладки, механічні ущільнення |
Хімічна стійкість + зносостійкість |
|
Автомобільний |
Втулки самозмащувальні, підшипники ковзання |
Висока швидкість, велике навантаження |
|
Генерація електроенергії |
Кільця компресорні, динамічні ущільнення |
Тепловіддача + низьке тертя |
|
Електрообладнання |
Антистатичні компоненти |
Провідний, розсіює статичну електрику |
Самозмащувальні підшипники та втулки для швидкохідних машин
Поршневі та опорні кільця для безмасляних компресорів
Сідла та ущільнення клапанів у хімічному обладнанні
Ущільнення штоків для гідроциліндрів
Упорні шайби та компенсаційні кільця
Антистатичні компоненти для електрообладнання
Теплообмінні труби (теплообмінне обладнання для графітової трубки PTFE)
|
Особливість |
Віргінська PTFE труба |
Наповнена графітом PTFE труба |
|
Самозмазування |
Чудово |
Чудово, графіт створює мастильну плівку |
|
Коефіцієнт тертя |
0,04-0,10 |
0,14 (динамічний) |
|
Теплопровідність |
Низький |
Добре, графітова мережа розсіює тепло |
|
Стійкість до повзучості |
Бідний |
Покращено, деформація ≤7% |
|
Зносостійкість |
Помірний |
Хороша, графітова мастильна плівка |
|
Електропровідність |
Ізоляційні |
Провідний (10⁶ Ω·см) |
|
Хімічна стійкість |
pH 0-14 |
pH 0-14 (зберігається) |
|
Твердість |
Шор Д 50-55 |
Шор Д 64+ |
|
Колір |
Білий |
Чорний / Темно-сірий |
|
Найкраще для |
Загальна хімічна служба, статичне ущільнення |
Динамічне ущільнення, висока швидкість, застосування без масла, розсіювання тепла |
100% чиста PTFE смола:без повторного подрібнення, без вторинної переробки. Стабільна якість, партія за партією
Преміальний графітовий наповнювач:Рівномірна дисперсія для стабільних змащувальних і термічних властивостей
Точність виробництва:Екструдовані та формовані процеси для стабільних розмірів
Повна відстежуваність:Сертифікати матеріалів надаються за запитом
Спеціальні розміри:Індивідуальні діаметри, довжини та вміст графіту доступні за запитом
Час виконання:Стандартні розміри в наявності (24-48 годин); нестандартні розміри 5-15 днів
A: Вибирайте графітове наповнення, якщо вам потрібна самозмащення для динамічних застосувань, розсіювання тепла та зменшення зносу.
Віргінський ПТФЕ має чудовий низький коефіцієнт тертя, але йому не вистачає теплопровідності та може накопичувати тепло від тертя під час високошвидкісного використання.
Наповнений графітом створює мастильну плівку, ефективно розсіює тепло та покращує опір повзучості.
Вибирайте наповнені графітом для: Високошвидкісне динамічне ущільнення, безмасляні компресори, підшипники та будь-яке застосування, що потребує розсіювання тепла.
Виберіть первинний PTFE для: статичне ущільнення, чисті хімікати, застосування FDA та низькошвидкісне обслуговування.
A:Температура: Безперервна від -180°C до +200°C.
Тиск: Залежно від конструкції та застосування труби, заповнені графітом труби підходять для динамічного обслуговування від середнього до високого тиску.
Теплопровідність: Графітовий наповнювач ефективно розсіює тепло від тертя.
Коефіцієнт динамічного тертя: 0,14.
хімічний: pH 0-14, НЕ сумісний з сильними окислювачами (графіт може окислюватися).
Для отримання конкретних даних на основі ваших умов застосування, будь ласка, вкажіть температуру, тиск і тип середовища.
A: Так. Наповнені графітом PTFE труби мають питомий об’ємний опір 10⁶ Ω·см, що робить їх електропровідними та придатними для застосувань, які вимагають розсіювання статичної електрики, наприклад, для антистатичних компонентів електричного обладнання та вибухонебезпечних середовищ.
Частинки графіту створюють провідну мережу всередині PTFE матриці, яка дозволяє безпечно розсіювати статичний заряд.
