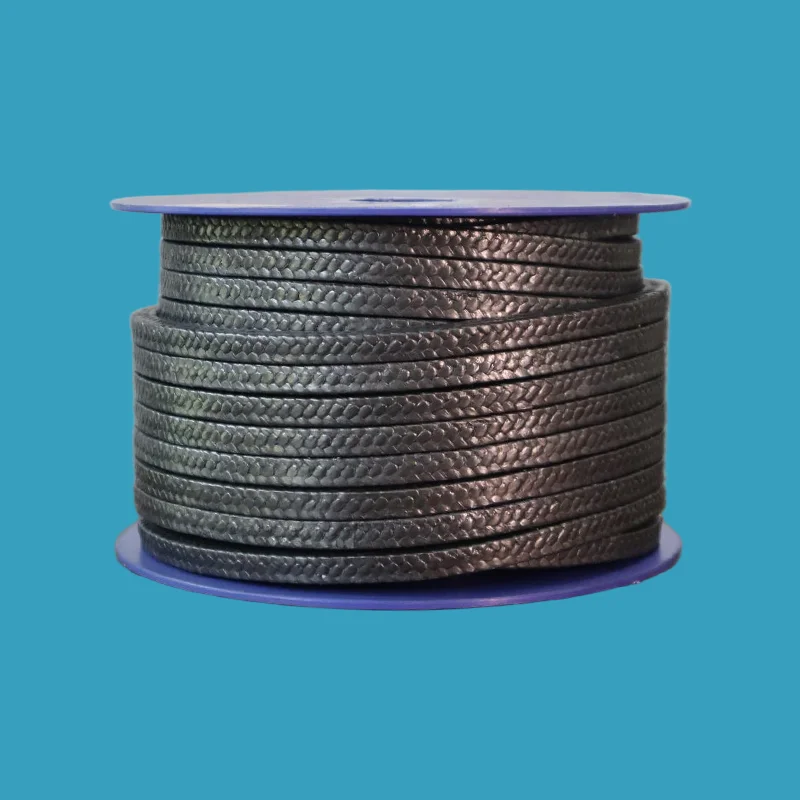

Taifno є професійним і надійним виробником упаковки з вуглецевого волокна. Цей високопродуктивний продукт розроблений для складних умов експлуатації з діапазоном температур від -240°C до +350°C і можливостями тиску до 200 бар; він стійкий до широкого спектру хімічних середовищ у діапазоні pH 0–14 (за винятком сильних окислювачів).
Упаковка з вуглецевого волокна сплетена з високоміцних вуглецевих ниток (на основі поліакрилонітрилу, вміст вуглецю понад 90%) і просочена дисперсією PTFE і графітовими мастилами.
Вуглецеві волокна забезпечують виняткову міцність на розрив, теплопровідність і стабільність розмірів. PTFE/графітове просочення зменшує тертя, запобігає подряпинам на валу та додає хімічну стійкість.
Як це працює:
Вуглецеві волокна: забезпечують міцність, теплопровідність (розсіюють тепло від тертя) і хімічну стабільність при високих температурах
PTFE/графітове просочення: зменшує тертя, запобігає подряпинам на валу та підвищує хімічну стійкість
Блокуюча оплетка: забезпечує гнучкість, рівномірний контакт з валом і надійне ущільнення під тиском
|
проблема |
Як це вирішує вуглецеве волокно |
|
PTFE набивка розм'якшується при температурі вище +260°C |
Витримує температуру до +350°C, де PTFE не підходить |
|
Графітова набивка окислюється під дією хімікатів |
Карбон стійкий до хімікатів pH 0-14 |
|
Нагрівання накопичується та пошкоджує вали |
Вуглецеве волокно відводить тепло — охолоджується, подовжує термін служби сальника та вала |
|
Високий тиск викликає екструзію |
Міцні вуглецеві волокна забезпечують стійкість до екструзії |
|
Часта заміна коштує простоїв |
Служить довше у вимогливих сервісах |
|
Особливість |
Вуглецеве волокно |
PTFE |
Графіт |
Арамід/PTFE |
|
Температура |
-240°C до +350°C |
-180°C до +200°C |
До +650°C |
-100°C до +280°C |
|
Хімічна стійкість |
★★★★★ pH 0-14 |
★★★★★ pH 0-14 |
★★★★☆ |
★★★★☆ pH 2-12 |
|
Стійкість до стирання |
★★★★☆ |
★☆☆☆☆ |
★★★☆☆ |
★★★★★ |
|
Теплопровідність |
★★★★★ відмінно |
★★☆☆☆ |
★★★★☆ |
★★★☆☆ |
|
Тертя |
★★★★☆ низький |
★★★★★ найнижчий |
★★★★☆ |
★★★★☆ |
|
Швидкість (обертання) |
До 25 м/с |
До 20 м/с |
До 20 м/с |
До 20 м/с |
|
Вартість (початкова) |
$$ |
$ |
$$$ |
$$ |
|
Найкраще для |
Тепло + хімікати + швидкість — золота середина |
Чисті хімікати, їжа/фармацевтика |
Сильна спека, пара |
Абразиви, шлами |
|
Якщо ваша послуга... |
Виберіть... |
чому |
|
Висока температура (+260°C до +350°C) + хімікати |
Вуглецеве волокно |
PTFE виходить з ладу, графіт перебір |
|
Високошвидкісні відцентрові насоси |
Вуглецеве волокно |
Теплопровідність, до 25 м/с |
|
Гаряча олія, теплоносії |
Вуглецеве волокно |
Хімічно стійкий при високій температурі |
|
Абразивні середовища, шлами |
Арамід/PTFE |
Найсильніша стійкість до стирання |
|
Чисті хімікати, продукти харчування, фармацевтика |
PTFE |
Найнижча вартість, відповідає FDA |
|
Екстремальна спека вище +350°C, пара |
Графіт |
Витримує температуру до +650°C |
|
Промисловість |
застосування |
|
Хімічна обробка |
Насоси, мішалки, клапани — гарячі кислоти, розчинники, агресивні хімікати |
|
Нафта і газ |
Насоси НПЗ, трубопровідна арматура — гарячі масла, вуглеводні |
|
Генерація електроенергії |
Живильні насоси котлів, парові системи — висока температура, високий тиск |
|
Целюлоза та папір |
Варильні котли, насоси — гарячі каустики, шлами |
|
Обробка сталі та металу |
Гідравлічні системи, прокатні стани — відведення тепла |
|
морський |
Суднові насоси, кормові ущільнення — морська вода, масла |
Клієнт: Велика нафтопереробна компанія, що працює з гарячою нафтою при 280°C
Проблема: ущільнення PTFE замінювали кожні 4-6 місяців. Робоча температура становила 280°C — вище межі безперервної експлуатації PTFE. Упаковка розм’якшувалася та видавлювалася, що спричиняло витоки та часті відключення.
Рішення: встановлене ущільнення з вуглецевого волокна з PTFE/графітовим просоченням. Висока теплопровідність розсіює тепло від тертя. Вуглецеві волокна зберігали міцність при 280°C.
Результат: упаковка тривала більше 18 місяців — у 3 рази довше. Нульовий витік. Інтервали технічного обслуговування збільшені від місяців до років.
Річна економія: 12 000 доларів США на насос.
Клієнт: хімічний завод, який перекачує кілька хімікатів у повному діапазоні pH
Виклик: Одного дня кислота, наступного – їдка. ПТФЕ-упаковка працювала хімічно, але не могла впоратися з теплом, що виділяється на високих швидкостях. Графітова набивка, окислена в кислотах.
Рішення: упаковка з вуглецевого волокна з хімічною стійкістю pH 0-14 і високою теплопровідністю. Обробляв як хімікати, так і тепло.
Результат: надійне пакування в усіх хімічних службах. Розсіювання тепла усуває задири на валу. Без замін протягом 12 місяців.
Примітка. Фактичні результати залежать від умов застосування. Зв’яжіться з нами, щоб отримати рекомендації щодо конкретної програми.
|
Параметр |
Значення |
|
Діапазон температур |
-240°C до +350°C |
|
Тиск — Роторний |
До 25-30 бар |
|
Тиск — зворотно-поступальний |
До 100-200 бар |
|
Тиск — Статичний |
До 200 бар |
|
Швидкість — Роторна |
До 25 м/с |
|
Швидкість — зворотно-поступальна |
До 2 м/с |
|
Діапазон pH |
0-14 (крім сильних окислювачів при високій температурі) |
|
матеріал |
Вуглецеве волокно + PTFE/графітове просочення |
|
Колір |
чорний |
|
Тип оцінки |
Будівництво |
Найкраще для |
|
Вуглецеве волокно + PTFE імпрегнація |
Вуглецева пряжа з дисперсією PTFE |
Загальна хімічна служба, рН 0-14, низьке тертя |
|
Вуглецеве волокно + графіт/PTFE |
Вуглецева пряжа з графітом і PTFE |
Тепловіддача, висока температура, знижене тертя |
|
Вуглецеве волокно високої щільності |
Щільна оплетка, високий вміст карбону |
Екстремальний тиск, висока абразивність, целюлоза та папір |
|
Вуглецеве волокно з блокуючими речовинами |
Вдосконалена формула для екстремальних застосувань |
Агресивні хімікати, високотемпературні, ядерні |
Високоякісне вуглецеве волокно — преміальна вуглецева пряжа від провідних виробників
Просочення PTFE/графіт — ретельна обробка для стабільного змащування та хімічної стійкості
Precision Braiding — плетена конструкція з блокуванням для рівномірної щільності та гнучкості
Повна відстежуваність — кожна партія відстежується від сировини до готової упаковки
Перевірена продуктивність — показники температури, тиску та швидкості підтверджені галузевими стандартами
Відповідь: Використовуйте його, коли вам потрібне ущільнення, яке витримує тепло, тиск і хімічні речовини разом, золота середина, де PTFE не працює (вище +260°C), а графіт є надмірним (нижче +350°C).
Коли використовувати: від +260°C до +350°C, висока швидкість (до 25 м/с), високий тиск, гарячі масла, хімічні речовини pH 0-14.
Коли НЕ використовувати: Сильні окислювачі при високій температурі (азотна кислота, хлор), вуглець окислюється.
Чисті хімікати нижче +200°C, PTFE дешевше.
Екстремальна спека вище +350°C, краще графіт.
Продукти харчування/фармацевтичні засоби, PTFE відповідає вимогам FDA, вуглець – ні.
A: ПТФЕ коштує найменше, але не витримає вище +200°C. Графіт коштує дорожче та витримує +650°C, але якщо ваша послуга нижче +350°C, ви переплачуєте за непотрібні вам можливості.
Вуглецеве волокно — це найкраще місце: вищий, ніж PTFE, нижчий, ніж графіт, але охоплює міцний середній діапазон, де PTFE не працює, а графіт непотрібний.
Швидке правило:
Нижче +200°C, чисте середовище → PTFE.
+260°C до +350°C, хімікати, висока швидкість → Вуглецеве волокно.
Вище +350°C, пара → Графіт.
A: Температура: від -240°C до +350°C.
Тиск: до 30 бар (роторний), до 200 бар (зворотно-поступальний/статичний).
швидкість: до 25 м/с (поворотний).
хімічний: pH 0-14, за винятком сильних окислювачів при високій температурі (азотна кислота, хлор), які атакують вуглець.
Три типові помилки:
(1) Використання вуглецевого волокна в сильних окислювачах: вуглець окислюється. Замість цього використовуйте PTFE або графіт.
(2) Надмірне затягування: надмірне стиснення пошкоджує сальник і збільшує тепло від тертя. Використовуйте динамометричний ключ.
(3) Ван занадто м’який: вуглецеве волокно міцне; переконайтеся, що твердість валу ≥45 HRC або використовуйте втулку для валу.
