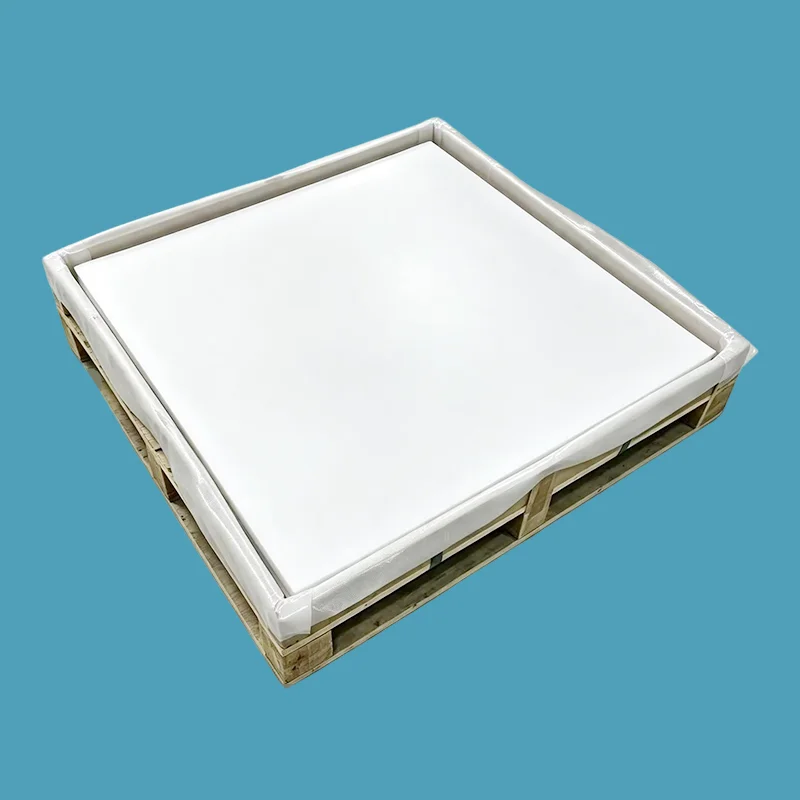

PTFE Skived і формований лист

PTFE Skived і формовані листові вироби використовуються в хімічній, механічній та електротехнічній промисловості. Якщо ви шукаєте професійного виробника та постачальника цих продуктів, виберіть Taifno, і ми запропонуємо послуги на одній станції.

PTFE Skived лист: Виготовляється ротаційним різанням (шліфуванням) із формованої фторопластової заготовки після спікання. Тонкий, точний, велика ширина, чудова обробка поверхні. Вибирайте його, коли вам потрібні тонкі листи (0,3-10 мм) з жорстким допуском на товщину (±0,02 мм), великою шириною (до 2700 мм) і гладкою поверхнею. Ідеально підходить для прокладок, вкладишів, стрічки та електричної ізоляції.

PTFE формований лист: Виготовляється шляхом пресування політетрафторэтиленової смоли у прес-форму, а потім спікання. Товстий, міцний, відмінних механічних властивостей. Вибирайте його, коли вам потрібні товсті листи (4-200 мм) для обробки конструктивних деталей, опорних колодок, сідел клапанів і компонентів, для яких потрібна цілісність матеріалу.

Виробничий процес: у чому різниця?

Основна відмінність між обробленими та формованими листами PTFE полягає в процесі виробництва.

PTFE Skived лист

Виготовляється шляхом ущільнення політетрафторэтиленової смоли в циліндричну заготовку, спікання, а потім ротаційного різання (розрізання) заготовки на тонкі листи

Виробляє тонкі листи з відмінною обробкою поверхні та жорстким допуском на товщину

Доступні з великою шириною до 2700 мм

PTFE формований лист

Виготовляється шляхом компресійного формування PTFE смоли в плоску форму під тиском, а потім спікання

Виробляє товсті, щільні листи з високою механічною цілісністю

Наповнені сорти (скло, вуглець, графіт, MoS₂, бронза), переважно доступні у формованих листах

Основні характеристики шкірного листа

Ключові переваги:

Точна товщина: ідеально підходить для застосувань, що вимагають жорстких допусків товщини

Велика ширина: до 2700 мм, підходить для великих фланцевих прокладок

Гладка поверхня: відмінна обробка поверхні, готова до використання

Гнучкий: може поставлятися в рулонах для тонкого калібру

Ключові характеристики формованого листа

Ключові переваги:

Товста заготовка: ідеальна для механічної обробки на замовлення

Щільна структура: відмінна механічна міцність

Структурна цілісність: підходить для несучих застосувань

Доступні типи наповнених: скло, вуглець, графіт, MoS₂, бронза для покращених властивостей

Керівництво з порівняння та вибору

Скинутий лист проти формованого листа

Короткий посібник із вибору

Основні програми

Технічні характеристики

Властивості листів PTFE

Доступні розміри листів

Доступні розміри формованого листа

Гарантія якості

100% первинна смола PTFE — без повторного подрібнення та перероблених матеріалів

Повна відстежуваність — сертифікати матеріалів надаються за запитом

Прецизійне виробництво — жорсткі допуски на товщину листів із лущенням

Доступні класи, сумісні з FDA — чистий PTFE відповідає вимогам FDA

Доступні марки з наповненням — скло, вуглець, графіт, MoS₂, бронза

Можливості великих розмірів — до 2700 мм завширшки оброблених листів, до 2000 × 2000 мм формованих листів

Термін виконання — стандартні розміри в наявності (24-48 годин); нестандартні розміри 5-15 днів

Кейс-стаді

Нафтохімічна компанія в Фуцзяні, Китай, зіткнулася з періодичними проблемами з ущільненням у системі фланців теплообмінника, яка працювала в суворих умовах тиску 2,5 МПа і температури 180°C. Оригінальні гумові прокладки зазнали прискореного старіння, набухання та погіршення продуктивності через постійний вплив хімічних середовищ і підвищених температур, що призвело до частої заміни прокладок, збільшення витрат на технічне обслуговування та потенційних перерв у виробництві.

Щоб підвищити надійність ущільнення, компанія замінила традиційні гумові прокладки на точно вирізані прокладки, виготовлені з формованих листів PTFE. PTFE забезпечує відмінну хімічну стійкість, виняткову температурну стабільність, низькі властивості тертя та довготривалу герметизацію, що робить його придатним для вимогливих застосувань у нафтохімічній галузі. Формований лист PTFE забезпечив постійну щільність матеріалу, хорошу стабільність розмірів і надійну стійкість до корозійних середовищ.

Після впровадження формовані листові прокладки з ПТФЕ зберігали стабільну герметичність при безперервній роботі при 2,5 МПа та 180°C. Порівняно з попереднім рішенням з гумовими прокладками, термін служби подовжено з приблизно 3 місяців до більш ніж 2 років, що значно зменшило частоту технічного обслуговування та підвищило надійність роботи обладнання.

Результати застосування:

● Обладнання для нанесення: Фланцева система нафтохімічного теплообмінника

● Умови експлуатації: Тиск 2,5 МПа / температура 180°C

● Оригінальне рішення: Гумова прокладка

● Рішення для заміни: Формована прокладка з листового PTFE

● Покращення терміну служби: Збільшено з 3 місяців до понад 2 років

● Переваги: Покращена хімічна стійкість, скорочений час простою на технічне обслуговування, нижчі витрати на заміну та підвищена надійність ущільнення

Цей корпус демонструє переваги формованих листів PTFE у високотемпературних, хімічно агресивних ущільненнях, забезпечуючи довговічну та надійну альтернативу звичайним матеріалам гумових прокладок у нафтохімічній промисловості.

FAQ

Питання: у чому різниця між PTFE обробленим і формованим листом і коли слід використовувати кожен з них?

Відповідь: Листовий лист вирізаний ротаційним механізмом із формованої заготовки PTFE. Він виробляє тонкі листи (0,3-10 мм) з жорстким допуском на товщину (±0,02 мм), гладкою поверхнею та великою шириною (до 2700 мм).

Використовуйте skived коли: Вам потрібні тонкі прокладки, вкладиші, електроізоляційна стрічка або великі фланцеві прокладки, які потребують точної товщини.

Формований лист формують безпосередньо під тиском. Він виробляє товсті листи (4-200 мм) з високою структурною цілісністю та механічною міцністю.

Використовуйте формовані коли: Вам потрібні підшипникові колодки, сідла клапанів, оброблені на замовлення деталі або структурні ущільнювачі.

Швидке правило:

Потрібен тонкий, точний, великої ширини? Skived.

Потрібен товстий, міцний, придатний для обробки? Формований.

Обидва витримують хімічну стійкість від -180°C до +200°C і pH 0-14.

Питання: які діапазони товщини та розміру доступні для оброблених і формованих листів?

A: Скинутий лист: Товщина 0,1-10 мм (доступна товщина до 30 мм). Ширина до 2700 мм. Допуск на товщину становить ±0,02 мм для тонких калібрів. Чудово підходить для великих прокладок, де широкі листи зменшують шви.

Формований лист: Товщина 2-200 мм. Розмір до 2000×2000 мм. Допуск на товщину менш точний (±0,3-1,0 мм), але цілісність матеріалу вища. Наповнені сорти (скло, вуглець, графіт, MoS₂, бронза) переважно доступні у формованих листах для покращених механічних властивостей.

Ми поставляємо обидва типи у стандартних розмірах і на замовлення. Потрібен певний розмір? Надішліть свою специфікацію, щоб отримати цінову пропозицію.

З: Які обмеження та найпоширеніші помилки?

A: Температура: від -180°C до +200°C безперервна робота.

хімічний: pH 0-14 універсальна стійкість, НЕсумісний з розплавленими лужними металами або елементарним фтором.

Обмеження: PTFE м'який, деформується під тривалим навантаженням (текучість/повзучість). Завдяки виробничому процесу оброблений лист є м’якшим, ніж формований лист. Формований лист має кращу механічну міцність.

Дві типові помилки:

(1) Використання очищеного листа для структурних або товстих застосувань, йому бракує товщини та механічної міцності. Використовуйте формований лист для структурних частин.

(2) Використання формованого листа для тонких прокладок, які вимагають жорсткого допуску, допуск на товщину менший. Використовуйте оброблений лист для точних тонких нанесень.
